На сегодня такое исследование является одним из самых безопасных для диагностики разных дистрофических изменений сердца и сосудов. На сегодня такая диагностика известна больше как эхокардиография (эхокг).
Врач может видеть на экране подробное и качественное изображение сердца, и причем все изменения он может видеть в режиме реального времени.
При УЗИ сердца расшифровка результатов должна производиться специалистом-кардиологом.
Что это за обследование?
УЗИ сердца – это превосходное обследование, помогающее диагностировать начальные стадии заболеваний, когда пациент не ощущает никаких симптомов. УЗ исследование сердца помогает обнаружить многие кардиологические проблемы человека еще на начальной стадии.
Результаты УЗИ дают возможность быстро поставить диагноз с помощью анализа снимков, полученных с помощью ультразвука.
В медицинской практике не замечено никаких вредных последствий влияния ультразвука на человеческий организм, а это означает, что эхокг можно назначать всем пациентам с подозрением на кардиологические патологии.
Нормальные показатели и расшифровка отклонений
Нормы показаний для взрослого можно представить в виде таблицы.
| Показатель | Норма |
| Длина аорты | От 2 до 4 см |
| Расхождение створок аортального клапана в состоянии систолы | От 15 до 26 миллиметров |
| ЛЖ | Систолический размер – от 25 до 41 мм |
| ПЖ | От 7 до13 мм |
| ЛП | От 19 до 40 миллиметра |
| Систолический объем (конечный) | 41 – 50 мм |
| Объем ударный | 60-80 мл, фаза выброса – больше 80 процентов |
| Задняя стенка ЛЖ | Толщина – от 7 до 11 миллиметра |
| Экскурсия | От 8 до 11 мм |
| Расхождение створок во время диастолы | От 29 до 36 мм |
| Масса миокарда | От 95 до 183 граммов |
| Легочная артерия | 0,75 |
| Ударный объем (то есть, то количество крови, которое может выбрасываться левым желудочком) | От 60 до 100 миллилитров |
| Диастолическая толщина стенок | От 0,75 до 1,1 сантиметра |
Надо помнить о том, что показатели у мужчин, женщин и детей могут весьма отличаться от представленных в таблице.
Поэтому надо доверить врачу во время расшифровки узи сердца и никогда не пытаться поставить себе диагноз только на основании полученных результатов исследования сердца с помощью ультразвука и тем более лечить кардиологические заболевания самостоятельно, без ведома врача. Это очень опасно для здоровья и жизни.
В заключении врач напишет окончательный, а поэтому наиболее точный диагноз пациента. И лечение ему будет назначено соответствующее.
Как видны на УЗИ приобретенные пороки?
Аортальный стеноз
Приобретенные пороки сердца также превосходно визуализируются на мониторе.
Так, например, часто случается сужение митрального клапана (а он располагается между ЛЖ и левым предсердием и не дает крови перебрасываться из желудочка в предсердие).
На УЗИ видно сужение створки клапана и его аномальное строение. Стенки же правого желудочка и левого предсердия гипертрофированы. Створки клапана неполностью закрываются.
Аортальный клапан дает возможность нормальному протеканию крови из ЛЖ в направлении аорты. При стенозе такого клапана на УЗИ можно увидеть, как отверстие во время систолы немного сужено. Толщина же стенок предсердия и желудочка немного увеличены.
Другие же сердечно-сосудистые патологии видны на ультразвуковом исследовании сердца так.
- При инфаркте миокарда можно увидеть, как участок сердца некротизирован (то есть омертвевший). Сокращения же тех участков не заметны.
- Если у больного диагностируется перикардит, то в перикарде есть свободная жидкость. Ее можно увидеть на областях с измененной эхогенностью.
- При миокардите наблюдается заболевания слоя мышц. На ультразвуковом снимке камеры сердца увеличены в размерах, объем же крови, которая выбрасывается из левого желудочка, уменьшается, что указывает на серьезные проблемы с сердцем.
- При эндокардите видны дефекты на клапанах, а также патологические области разрастаний.
- Аневризма визуализируется как выпячивание стенки сердца, которая имеет тонкие стенки.
Показания для диагностики сердца с помощью УЗИ
Эко кг сердца нужно проводить в обязательном порядке при наличии у человека таких патологий.
- Частые потери сознания, слабость, а также головокружения, наблюдаемые без видимых для этого причин.
- Частое появление головной боли.
- Тошнота, сопровождаемая постоянным снижением артериального давления.
- Кашель и одышка.
- Появление отеков на ногах и на туловище.
- Частое появление болей в груди, а также в области под лопаткой, в грудной клетке.
- Если другие обследования показывают, что у человека нарушается сердечный ритм.
- Если появляется боль в подреберье справа, а тем более, когда при этом размеры печени увеличиваются.
- Ощущение усиленного сердцебиения и «замирания» сердца.
- Холод в конечностях, бледность и посинение кожи.
- Если боль в сердце, холодные конечности бывают на фоне употребления накануне большого количества алкоголя.
- Если при аускультации (то есть выслушивании) появляются шумы в сердце.
- Когда на электрокардиограмме обнаруживаются нарушения.
В обязательном порядке эхокг надо делать и после перенесенных ранее патологий:
- ревматизм;
- пороки сердца – приобретенные и прирожденные;
- склеродермия;
- волчанка красная системная;
- инфаркт миокарда;
- нарушения ритма сердца;
- опухоли;
- гипертоническая болезнь (в частности, если пациент перенес гипертонический криз).
Как проходит обследование?
Эхокг может проводиться трансторакально и транспищеводно.

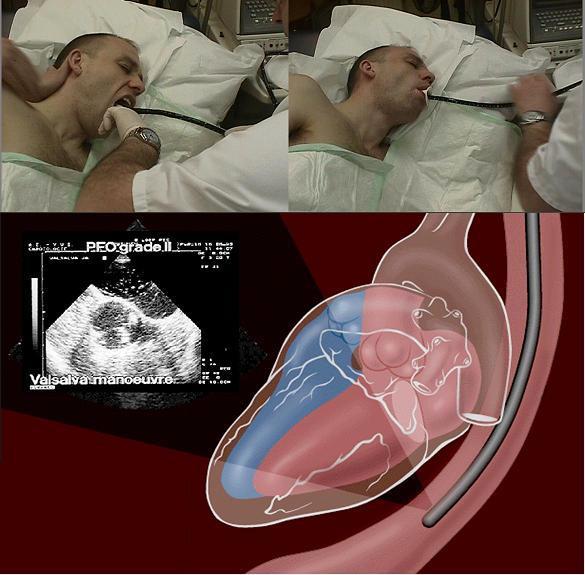

Транспищеводное ЭХОКГ

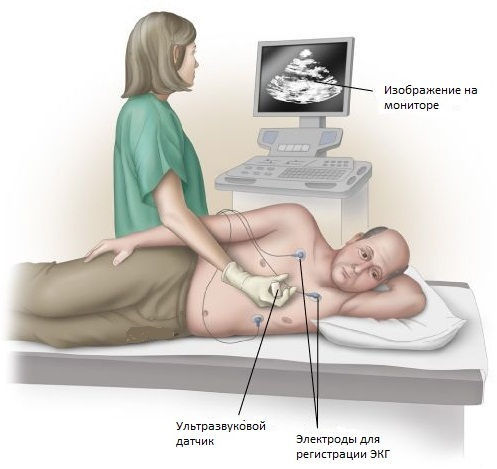

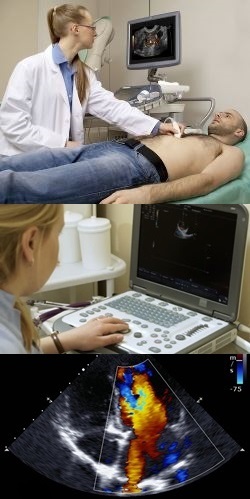

При первом способе обследования врач прикладывает датчик к грудной клетке. Во втором случае введение ультразвукового датчика происходит через пищевод.
Другой способ более информативен, так как способствует изучению всех структур сердца, и не только с одного ракурса, что повышает диагностическую ценность обследования.

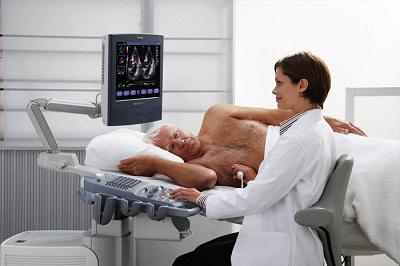

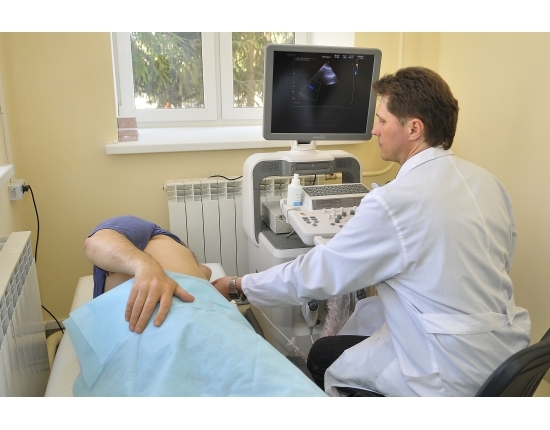

При обследовании трансторакально врач применяет гель для нанесения на кожу, чтобы датчик хорошо скользил по ней и при этом не образовывались пузырьки воздуха.
Иногда во время такого обследования может использоваться та или иная функциональная проба. То есть пациенту сначала дают определенной интенсивности физическую нагрузку, а потом уже ведут наблюдения за деятельностью сердца, а также за тем, насколько нормы узи сердца отличаются от тех параметров, которые видны непосредственно на исследовании.
В некоторых случаях эхо кг дополняется ультразвуковым исследованием состояния сосудов. То есть врач имеет возможность оценить скорость кровотока в сосудах, сопоставить полученные результаты с нормальными. На таком эхокг врач легко может увидеть, как происходит движение крови в полостях сердца.
Введение контрастного вещества в ходе проведения процедуры УЗИ применяется для того, чтобы диагностировать опухолевые процессы, а также определить, как проходят процессы тканевого кровообращения и обмена. С помощью стандартных процедур эхо кс обнаружить такие параметры невозможно.
В процессе диагностической процедуры очень важно расслабиться и успокоиться. Излишняя нервозность не способствует правильному диагнозу и даже может привести к диагностической ошибке.
Как подготовиться к процедуре УЗИ сердца?
Если будет проводиться трансторакальная эхокардиография сердца, то никаких дополнительных подготовительных мер перед таким обследованием делать не нужно. Важно, чтобы кожа грудной клетки была чистой. Не нужно соблюдать диету и питьевой режим. Касательно пищи, то здесь можно порекомендовать пациентам соблюдать умеренность и не переедать: в отдельных случаях это может спровоцировать неточности в результатах и их расшифровке.
Перед процедурой эхокардиографии крайне важно не употреблять алкоголь и не курить: это изменяет показатели и способствует изменению результатов диагностики.
Также перед процедурой эхокардиографии нужно избегать эмоциональных перегрузок, интенсивного физического труда. Все это также неблагоприятно сказывается на результатах диагностики сердца с помощью ультразвукового излучения.
Когда же предстоит транспищеводное эхокардиографическое исследование, то пациенту надо соблюдать те же рекомендации. К ним добавляется еще одна – это избегание приема пищи приблизительно за три часа до обследования. Если такое обследование проводят грудному малышу, то его делают в промежутках между грудными вскармливаниями.
Что видно на таком обследовании?
На обследовании врач может оценить:
- состояние камер сердца, а также степень их целостности;
- толщину стенок камер (то есть предсердий, желудочков);
- состояние сосудов сердца, а также их толщину;
- какие объемы крови проходят сквозь сердце за единицу времени, а также, в каком направлении движется кровь;
- состояние и работу сердечной мышцы во время систолы и во время диастолы;
- в каком состоянии находится околосердечная сумка, а также, есть или нет в ней жидкость.
Ценность УЗИ сердца, расшифровки результатов еще и в том, что оно помогает обнаружить наличие у детей врожденных пороков сердца. В частности, это открытость (незаращение) овального отверстия между двумя предсердиями (а в норме такое отверстие должно быть заращено).
Также на кг сердца, расшифровки снимков после него можно заметить отверстие, которое может быть в перегородке между предсердиями.
Все эти пороки и дисфункции состояния сердца видны очень хорошо. Как правило, толщина стенок сердца намного выше нормы. Допплерография может показать выброс части крови в легочную артерию (из аорты). Расшифровывая снимок, специалист также замечает увеличение размеров камер сердца, гипертрофию стенок камер, а также выброс крови в ПЖ из левого желудочка (является патологическим признаком).
Такие показатели отчетливо видны, когда расшифровка эхо проводится у маленьких детей.
Что записывают в протокол?
После каждого обследования составляется протокол, в котором указывается расшифровка результатов УЗИ сердца. В нем указываются нормальные показатели сердца, а также вписываются полученные при диагностике.
Если обнаруживаются патологические изменения в сердце, которые занесены в протокол, то врач выдает соответствующее заключение узи сердца, в котором разъясняются причины заболевания, а также его опасность. И только после этого можно назначать лечение (в случае необходимости может потребоваться и операция).
Заключение
Этот метод обследования сердца имеет большую точность и показывает состояние органа намного лучше, чем простая электрокардиография. Вот почему все больше и больше врачей доверяются расшифровке узи сердца.
- В отдельных случаях пациенту могут назначаться и другие обследования, если окажется, что УЗИ дало недостаточно информативные результаты.
- И если же ваш врач настаивает на скорейшем проведении такого обследования, то не нужно отказываться от него, потому что от этого будет зависеть здоровье.
Результаты эхокардиографии
сердца, также называемое эхокардиографией, представляет собой инструментальный метод
, основанный на получении изображения органа и его отдельных структур при помощи прошедших через него и отраженных ультразвуковых волн. Дело в том, что ультразвуковые волны могут проходить через различные биологические ткани и структуры, причем часть из них отражается обратно, часть – преломляется, и часть – поглощается.

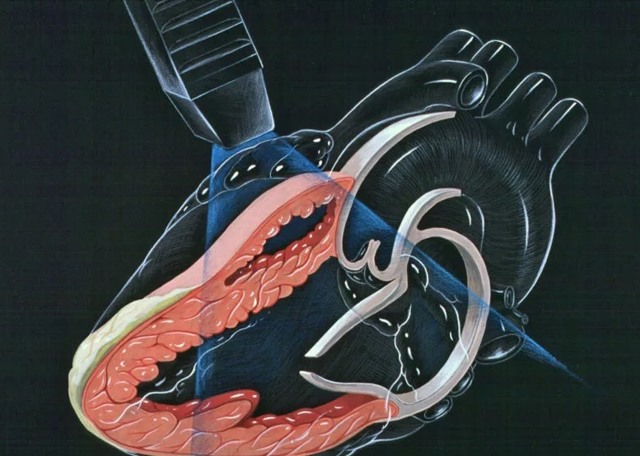

Улавливание отраженных от тканей сердца ультразвуковых волн с их приемом и усилением специализированной аппаратурой позволяет получать на мониторе изображение органа в реальном времени.
А сканирование сердца в М-режиме позволяет получить не только статичное изображение органа, но и отследить его функциональную активность (сокращения предсердий, желудочков, выброс крови и т.д.).
Сканирование же сердца в режиме
позволяет оценить состояние и скорость кровотока в различных частях органа. Соответственно, весь комплекс данных, получаемых в ходе УЗИ-сердца, позволяет оценивать не только состояние его структур, но и функциональную активность, и кровоток, а, значит, диагностировать различные имеющиеся патологии.
УЗИ сердца является не только высокоинформативным методом диагностики различных заболеваний этого органа, но и абсолютно безопасным, так как не требует специальной подготовки пациента и не подразумевает проникновения различного медицинского оборудования в полости тела (в подавляющем большинстве случаев).
Поэтому УЗИ не просто позволяет диагностировать широкий спектр патологий сердца, но и не доставляет ощутимого дискомфорта пациенту в процессе проведения исследования. Именно за безопасность, высокую информативность и отсутствие дискомфорта в процессе проведения исследования метод УЗИ сердца ценим и врачами, и пациентами.
В настоящее время УЗИ сердца (Эхо-КГ) является одним из основных методов диагностики сердечно-сосудистой патологии, такой, как ишемическая болезнь сердца (ИБС), кардиомиопатия, перикардиты и пороки развития. Кроме того, эхокардиография применяется для наблюдения за функциональным состоянием сердца после проведенных операций (протезирования клапанов сердца и др.
), перенесенного инфаркта и т.д. В последние годы УЗИ сердца часто включается в комплекс диагностических процедур, выполняемых в рамках профилактических осмотров. Это делается с целью раннего выявления заболеваний сердечно-сосудистой системы, которые клинически еще не проявляются и не беспокоят пациента настолько, чтобы он обратился к врачу.
Для получения максимального количества информации о состоянии и функционировании сердца эхокардиография проводится в трех следующих режимах:

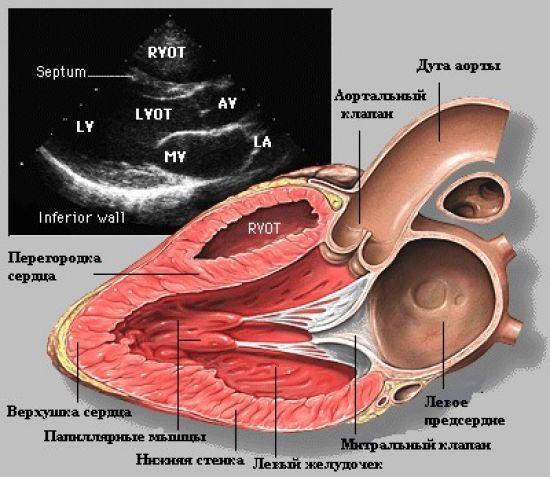

- В-режим – также называется двумерной эхокардиографией. Позволяет получать плоскостное изображение сердца, его клапанов и сосудов. При помощи двумерной эхокардиографии можно получить статичные изображения сердца и его структур и, соответственно, оценить их состояние и строение.
- М-режим – также называется М-эхо или одномерная эхокардиография. Позволяет получать представление о движении различных частей и структур органа (это очень важно для оценки функциональной активности и состоятельности сердца и его структур).

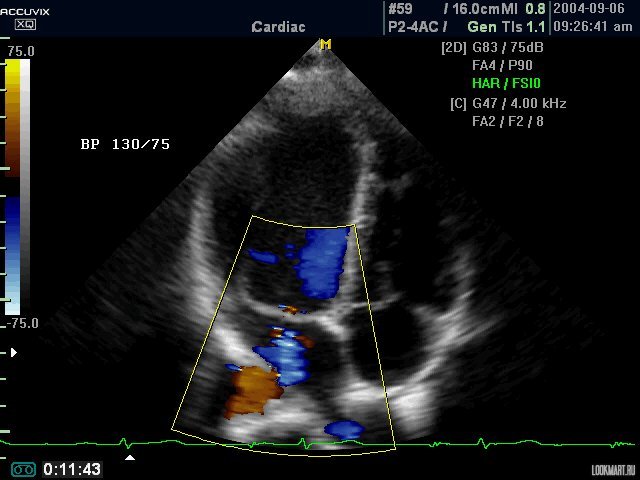

- Допплеровский режим (допплер-эхокардиография цветная, непрерывная или импульсно-волновая) – позволяет оценить скорость кровотока и его нарушения в различных сосудах сердца.
Обычно процедура УЗИ сердца проводится во всех трех режимах, так как это необходимо для полноценной и всесторонней оценки состояния и функций органа.
УЗИ сердца взрослым людям проводится по показаниям, которые указаны в разделе выше. Кроме того, в некоторых случаях УЗИ сердца входит в программу профилактических осмотров сотрудников предприятий.
Как правило, УЗИ сердца в рамках профосмотров проводят людям, занятым на потенциально опасных производствах, где ухудшение самочувствия сотрудника может привести к авариям и человеческим жертвам, например, летчикам, исполнителям высотных работ и т.д.
Эхо-КГ может производиться как самой беременной женщине, так и плоду. Самой будущей матери Эхо-КГ рутинно в рамках стандартного обследования не проводится, так как в этом нет необходимости. Но если врач-
на основании обследования и данных ЭКГ заподозрит наличие патологии сердечно-сосудистой системы, то беременной назначается дополнительно и УЗИ сердца, которое необходимо для выявления возможного заболевания.
Эхо-КГ сердца плода при беременности также не назначается и не проводится рутинно, поскольку в рамках стандартных скрининговых УЗИ-обследований (в 12, 20 и 30 недель) врач и так прицельно изучает состояние всех органов и систем на предмет пороков развития. Но если врач заподозрит нарушение работы сердца или пороки развития у плода, то он может дополнительно назначить Эхо-КГ сердца будущего ребенка.
Проведение Эхо-КГ не требует какой-либо специальной подготовки. Накануне исследования можно заниматься обычными повседневными делами. Единственное требование, которое можно считать подготовкой к УЗИ сердца – это необходимость соблюдать спокойствие и избегать высоких физических нагрузок или чрезмерного волнения в день проведения исследования.
С собой на УЗИ сердца желательно взять полотенце или сухие салфетки, чтобы после окончания процедуры вытереть с кожного покрова гель, наносимый для улучшения качества получаемого изображения.
В ходе УЗИ сердца врач оценивает следующие параметры:
- Конечный диастолический размер левого желудочка (в норме составляет 3,4 – 5,5 см) – который он имеет в состоянии расслабления;
- Конечный систолический размер левого желудочка (в норме составляет 2,5 – 4,1 см) – который он имеет в состоянии сокращения;
- Диастолический объем левого желудочка (в норме 55 – 150 мл) – который он имеет в состоянии расслабления;
- Систолический объем левого желудочка (в норме 18 – 40 мл) – который он имеет в состоянии сокращения;
- Фракция выброса левого желудочка (в норме 55 – 65 %) – показывает, какой процент крови выбрасывает сердце за сокращение относительно общего объема крови, имеющегося в желудочке;
- Фракция укорочения левого желудочка (в норме 30 – 40 %);
- Толщина задней стенки левого желудочка (в норме 0,9 – 1,1 см);
- Масса миокарда левого желудочка (в норме у мужчин 135 – 182 г, у женщин – 95 – 141 г);
- Индекс массы миокарда левого желудочка (в норме у мужчин 71 – 94 г/м2, у женщин – 71 – 89 г/м2);
- Толщина межжелудочковой перегородки (в норме 0,7 – 1,1 см);
- Экскурсия (смещение) межжелудочковой перегородки в сторону во время сокращения сердца (в норме 0,5 – 0,95 см);
- Размер полости правого желудочка (в норме 2,6 – 3,1 см);
- Толщина стенки правого желудочка (в норме 0,2 – 0,5 см);
- Размер левого предсердия (в норме 1,85 – 3,5 см);
- Размер правого предсердия (в норме 2,7 – 4,5 см);
- Диаметр аорты на уровне синусов Вальсальвы (2,1 – 3,9 см);
- Диаметр аорты на уровне восходящего отдела (в норме 2,2 – 3,4 см);
- Раскрытие створок аортального клапана (в норме 1,5 см или больше);
- Площадь открытия митрального клапана (в норме 4 см2);
- Ударный объем крови (в норме 60 – 100 мл) – объем крови, который выбрасывает левый желудочек за одно сокращение.
Кроме того, врач оценивает состояние перикарда, подвижность створок клапанов сердца, выявляет, имеется ли их утолщение, сужение или неполное схлопывание, есть ли обратный заброс крови в полости сердца (регургитация). Также выявляются зоны отсутствия или уменьшения силы сокращений миокарда, оценивается состояние перикарда.
Правильная и точная расшифровка УЗИ сердца может быть проведена только специалистом, который на основании полученных данных, а также имеющихся у человека симптомов и результатов других обследований поставит диагноз. Однако для того, чтобы человек мог в общих чертах сориентироваться в результатах УЗИ сердца, ниже мы приведем возможные значения различных параметров, оказавшихся вне пределов нормы.
- Увеличение размеров предсердий и/или желудочков может свидетельствовать о дилатационной кардиомиопатии, хронической сердечной недостаточности или недостаточности клапанного аппарата сердца.
- Увеличение или уменьшение размеров аорты может свидетельствовать об атеросклерозе или аневризме.
- Увеличение толщины стенок сердца может свидетельствовать об артериальной гипертензии, сужении устья аорты, врожденном пороке сердца, анемии.
Если имеются очаги, в которых миокард сокращается слабо или не сокращается вовсе, а также истончение стенок сердца, то это свидетельствует о перенесенном или развивающемся инфаркте.
Если створки клапанов движутся разнонаправленно, полностью не смыкаются или не размыкаются, утолщены или истончены, то это свидетельствует о пороке сердца (например, стеноз или недостаточность клапана, и т.д.).
Если отверстие клапана сужено, то речь идет о стенозе. А если, напротив, створки клапана схлопываются не полностью, в нем остается отверстие, через которое часть крови выливается обратно, то речь идет о недостаточности.
Увеличение фракции выброса может свидетельствовать о гипертиреозе, а уменьшение – о сердечной недостаточности.
Изменение сократимости сердца может свидетельствовать об ишемической болезни сердца, пороке сердца, миокардите, кардиомиопатии или длительно присутствовавшей физической нагрузке.
Если обнаруживается более 30 мл жидкости в перикарде, то это свидетельствует о перикардите.
Если выявляется повышенная эхогенность миокарда, его утолщение и увеличение массы, то подозревается инфильтративное поражение сердца, такое, как, например, амилоидоз, саркоидоз, гемохроматоз.
Нормы показаний для взрослого можно представить в виде таблицы.
| Показатель | Норма |
| Длина аорты | От 2 до 4 см |
| Расхождение створок аортального клапана в состоянии систолы | От 15 до 26 миллиметров |
| ЛЖ | Систолический размер – от 25 до 41 мм |
| ПЖ | От 7 до13 мм |
| ЛП | От 19 до 40 миллиметра |
| Систолический объем (конечный) | 41 – 50 мм |
| Объем ударный | 60-80 мл, фаза выброса – больше 80 процентов |
| Задняя стенка ЛЖ | Толщина – от 7 до 11 миллиметра |
| Экскурсия | От 8 до 11 мм |
| Расхождение створок во время диастолы | От 29 до 36 мм |
| Масса миокарда | От 95 до 183 граммов |
| Легочная артерия | 0,75 |
| Ударный объем (то есть, то количество крови, которое может выбрасываться левым желудочком) | От 60 до 100 миллилитров |
| Диастолическая толщина стенок | От 0,75 до 1,1 сантиметра |
Расшифровка эхокардиографии сердца
Эхокардиография (Эхо-КГ), или ультразвуковое исследование сердца, по праву считается одним из наиболее информативных и простых методов диагностики. Выполнение процедуры не сопровождается дискомфортом для самого пациента и для врача, а также отсутствует радиоактивное излучение, что позволяет проводить обследование неограниченное количество раз.
Единственное, что может быть сложным для прошедшего эту диагностику, – это расшифровка эхокардиографии, так как неспециалисту разобраться в объемных материалах не под силу. И не стоит этого делать! Установка диагноза и назначение терапии – прерогатива врача, но в этой статье будут рассмотрены основные моменты, по которым пациент может понимать, что показывает Эхо-КГ.
Общие характеристики
Понятие эхокардиография в дословном переводе с греческого означает «эхо» – отголосок, «кардио» – сердце и «графия» – записывать или изображать. Первыми создали и испытали прибор для проведения данного исследования ученые из Швеции во второй половине 20 столетия. В результате использования эхокардиографа им удалось изучить строение и работу левого желудочка и митрального клапана.
Эхокардиография, как все остальные методики, в основе которых лежат возможности ультразвука, осуществляется путем прохождения и отражения волновых колебаний с последующей их фиксацией. Принцип данной диагностики заключается в отличиях плотности и способности отражения ультразвука разными тканевыми структурами, как здоровыми, так и патологически измененными.
Методик Эхо-КГ существует несколько, и целесообразность назначения той или иной определяет врач, опираясь на присутствующую симптоматику и анатомические особенности пациента. Так, основными считаются трансторакальная эхокардиография (ТТЭ) и чрезпищеводная (ЧПЭ) или трансэзофагиальная.
Первая является наиболее предпочтительной, потому что не нуждается в подготовке и не сопровождается неприятными ощущениями для пациента, а вторая чаще всего назначается в случае невозможности осуществить ТТЭ. К таким ситуациям относятся лишний вес пациентов, большая грудь у женщин, деформации грудной клетки либо трудности с доступом к какому-то конкретному участку сердечной мышцы.
Справка! В некоторых случаях трансторакальную Эхо-КГ проводят при физической нагрузке либо приеме каких-либо препаратов, способных оказывать подобное влияние на человеческий организм. Такая методика называется стресс-эхокардиография, и она дает возможность выявить скрытые патологии сердца, которые не определяются в состоянии покоя.
Кроме того, с недавнего времени, после введения в медицинскую диагностику эффекта Доплера, в ходе Эхо-КГ удается изучить качество и основные характеристики кровотока в сосудах сердца и близлежащей области.
Допплер-эхокардиография заключается в изменении частоты колебаний в зависимости от движения источника, распространяющего волны. При приближении последнего частота повышается, а длина – снижается, и на экране это отображается красным цветом. При удалении, соответственно, изменения противоположны и отмечены синим.
Когда необходима диагностика?
Эхо-КГ широко применяется в кардиологической диагностике, так как позволяет выявить множество патологий сердца, включая врожденные и приобретенные пороки. Процедура будет назначена, если у пациента отмечаются следующие симптомы:
- болевые ощущения различного характера, локализующиеся в области грудной клетки (особенно слева);
- общая слабость, быстрая утомляемость, одышка даже при незначительных физических нагрузках;
- головокружения, предобморочные состояния или потери сознания (как единичный эпизод, так и частые);
- длительно отмечающийся сухой кашель, не сопровождающийся простудными заболеваниями;
- нарушение кровообращения, выражающееся в похолодании конечностей, отечность (к вечеру либо на протяжении дня);
- учащенное сердцебиение или, наоборот, замирание сердца, нерегулярный ритм его работы;
- наличие шумов в сердце, а также патологических изменений показателей электрокардиограммы.
Одышка или нехватка воздуха нередко явные симптомы проблем с сердцем
УЗИ сердца в обязательном порядке и с определенной периодичностью проводится пациентам с ревматизмом, коллагенозами (к примеру, красная волчанка) и т.д. Процедура в большинстве случаев позволяет установить причины, приводящие к приступам тахикардии (учащению ритма сердечных сокращений).
Кроме того, эхокардиография используется для мониторинга сердечной деятельности в ходе терапии многих заболеваний. Существует процедура Эхо-КГ с допплером, подробнее о которой можно прочитать в этой статье.
Особенности расшифровки Эхо-КГ
Интерпретация и декодирование эхокардиограммы достаточно сложный и емкий процесс, который подвластен только квалифицированному специалисту. Но, зная основные параметры оценки, пациент может составить общее представление о своем состоянии.
Существует несколько критериев, которые используются врачом в расшифровке полученных материалов. При этом каждый из показателей имеет общепризнанные нормы, и обнаруженные в ходе исследования отклонения в ту или иную сторону указывают на присутствие патологических изменений.
Какие параметры оцениваются?
В процессе диагностики, а также после нее проводится тщательное изучение таких показателей, как:
- параметры сердечных камер (предсердий и желудочков);
- состояние и функциональная способность клапанов;
- наличие экссудата в перикарде (околосердечной сумке);
- миокард в период сокращения (систолы) и расслабления (диастолы);
- интенсивность и направление кровотока;
- состояние сосудистых стенок.
Кроме общепринятых нормальных показателей Эхо-КГ, при установлении диагноза кардиологи или сонологи (узисты) учитывают возраст, массу тела обследуемого и прочие индивидуальные особенности. Поэтому небольшие отклонения от усредненных параметров в некоторых случаях не считаются признаками патологии.
Важно! При обнаружении незначительных изменений следует через определенное время повторить исследование, чтобы не пропустить развития заболевания.
Как и бланки практически всех диагностических процедур, протокол Эхо-КГ также содержит сокращения, которые абсолютно непонятны пациенту, не имеющему профильного медицинского образования. К примеру, ДО и КО – это длинная и короткая ось, а СДЛА – среднее давление в легочной артерии. С основными сокращениями, применяемыми для кодировки показателей, можно ознакомиться ниже.
Основные сокращения, используемые в протоколе УЗИ
Следует отметить, чтобы установить диагноз, врачу будет недостаточно только материалов, содержащихся в протоколе Эхо-КГ. Диагносту или кардиологу потребуется учесть анамнез пациента, интенсивность, и хронологию нарастания симптоматики, и остальные тонкости. Лишь комплексный подход позволит достоверно определить то или иное заболевание.
Показатели и их нормы для взрослых
Сердце образовано несколькими отделами, несущими важную миссию для всего организма в целом, и в частности для каждой функциональной системы. Нарушение деятельности любой из камер, как правило, становится причиной сердечной недостаточности или других не менее опасных осложнений. Сердце состоит из правого и левого предсердия (ЛП), желудочков и клапанов митрального и трехстворчатого.
Эхокардиография дает возможность визуализировать мельчайшие детали, характеризующие общее состояние сердечной мышцы, оценить работу клапанов, толщину стенок, направление и скорость кровотока. Кроме того, достаточно легко диагностируются стенозы сосудов и наличие в кровеносных руслах тромбообразований.
Четко обозначенных границ в данной области нет, ввиду индивидуальности каждого конкретного организма. При этом все же общие усредненные нормативы были определены. У взрослых людей они следующие:
Как расшифровать кардиограмму?
- толщина левого желудочка (ТЛЖ) в систоле и диастоле – 10-16 мм и 8-11 мм;
- толщина правого желудочка (ТПЖ) не должна превышать 3-5 мм;
- межжелудочковая перегородка (МЖП) в систоле и диастоле – 10-15 мм и 6-11 мм;
- масса миокарда (ММ) у мужчин и женщин составляет 130-180 г и 90-140 г;
- частота сердечных сокращений (ЧСС) – 75-90 ударов;
- окружность аорты (ОА) – 18-35 мм;
- фракция выброса не менее 50%.
Кроме указанных параметров определяется также объем жидкости в перикарде (не более 30-35 мл3), диаметр аортального клапана (не выше 1,5 см) и отверстие митрального клапана (4 см2). Вовремя сделанная эхокардиография поможет выявить скрытые патологии сердечной деятельности, а также заболевания на ранних стадиях развития. Благодаря этому терапия пройдет быстрее и эффективнее.
Нормы для детей
Эхо-КГ – процедура, которая очень часто проводится в детском возрасте, и особенно новорожденным. С ее помощью удается обнаружить врожденные пороки, а также патологические отклонения функционирования сердца.
Расшифровка эхокардиограммы у детей – это практически ювелирный процесс, требующий высокой квалификации сонолога или кардиолога. Показатели нормы у новорожденных малышей, так же как и у взрослых, имеют свои границы.
К примеру, у девочек конечно-диастолический размер ЛЖ не должен выходить за пределы 16-21 мм, а у мальчиков – 17-22 мм. Нормальные значения конечно-систолического объема ЛЖ у новорожденных обоих полов равны 11-15 мм. Диаметр ПЖ у девочек должен быть в интервале 5-13 мм, а у мальчиков – 6-14 мм. Размер ЛП у девочек равен 11-16 мм, а у мальчиков, соответственно, 12-17 мм.
Очень важным диагностическим критерием является перегородка, разделяющая правый и левый желудочки. Ее гипертрофия свидетельствует о наличии порока и в большинстве случаев требует оперативного вмешательства. К таким же значимым относится параметр фракция выброса, характеризующая объем крови, выталкиваемой ЛЖ.
Строение сердца и измеряемые в ходе эхокардиографии параметры
Ее значение не должно выходить за числа 65-75%. При этом скорость движения крови в клапане легочной артерии равна 1,4-1,6 мм/с. В процессе взросления данные параметры претерпевают изменения. После достижения ребенком подросткового периода детские нормы становятся равны взрослым показателям.
Существует отдельный вид эхокардиографии, которая проводится еще не рожденному плоду в утробе матери. Так называемая фетальная или пренатальная Эхо-КГ дает возможность диагностировать на ранних сроках беременности пороки развития сердца и принять соответствующие меры.
Общие рекомендации
Учитывая информативность, простоту и вдобавок невысокую стоимость эхокардиографии, любому, кто отметил у себя вышеперечисленную симптоматику, следует задуматься о визите к врачу и прохождении обследования. Особенно это важно для людей, имеющих лишний вес, склонность к вредным привычкам (курение, алкоголизм) и также в анамнезе заболевания сердечно-сосудистой системы.
Кроме того, в категорию риска попадают лица с наследственной предрасположенностью, то есть у близких родственников которых были диагностированы заболевания сердца.
По рекомендациям МОЗ Эхо-КГ должны проходить мужчины после 40 лет и женщины после 45 не реже одного раза в 5 лет при условии отсутствия патологической симптоматики.
Ведь, потратив чуть меньше часа на обследование, можно предупредить развитие серьезных заболеваний, которые потом придется долго и не всегда успешно лечить.
Расшифровка нормы для эхокардиографии
Один из самых эффективных способов обследования и оценки деятельности сердечной мышцы человека – эхокардиография (ЭхоКГ). На кардиограмме могут отобразиться не все проблемы с сердцем, тогда на помощь приход этот ультразвуковой тест.
Для чего назначают ЭхоКГ
Эхокардиография сердца
Ультразвуковое обследование дает возможность выявить: врожденные и приобретенные пороки сердца, асинергию (состояние сердца, когда нарушена возможность осуществления некоторых сокращений).
Оно позволяет найти внутриполостные тромбы. Помимо определения отклонений ЭхоКГ используют для измерения давления легочной артерии.
Расшифровка нормы эхокардиографии предусматривает тщательное изучение показателей для всех перечисленных случаев.
ЭхоКГ имеет ряд преимуществ. Она – современная, точная, безболезненная и дает много полезной информации. Также она – безопасна: никаких вредных волн аппарат для УЗИ не излучает.
Кстати, во избежание недопонимания подтверждаем, что эхокардиография сердца и УЗИ сердца – это одно и тоже, просто один процесс имеет несколько названий.
Процесс обследования может занять разное время: от нескольких минут до получаса и даже дольше, зависимо от цели проведения и симптоматики.
С помощью ЭхоКГ врач изучает сокращения сердечной мышцы. Аппарат УЗИ выдает количественные характеристики, на основе которых доктор делает выводы о состоянии здоровья пациента. Помимо диагностики ЭхоКГ проводится, чтобы оценить протекание болезни и результат лечения. Итак, когда человеку стоит записаться на эхокардиографию:
- он страдает от болей в районе сердца и грудной клетки;
- при прослушивании сердца были выявлены шумы и нарушения ритма;
- у пациента хроническая или острая ишемия;
- присутствуют признаки сердечной недостаточности (отекают конечности, печень увеличена, частые приступы кашля, особенно в лежачем положении);
- наблюдаются общие тревожные признаки – человек быстро устает, страдает от одышки, его кожа бледная, участки кожи вокруг губ, ушей и конечностей приобретают синий оттенок.
Какие есть виды ЭхоКГ
Стресс-эхокардиография
Зависимо от набора симптомов и цели обследования различают несколько видов эхокардиографии. При одномерной ЭхоКГ изображение сердца на экран не выводится. Видны только показатели камер в виде графика. Двухмерная эхокардиография дает возможность увидеть серо-белое изображение сердца на мониторе и показатели его размеров и его деятельности.
Стресс-эхокардиография назначается, чтобы выявить пороки сердца, которые нельзя определить с помощью обычного исследования.
Особенность стресс-ЭхоКГ заключается в том, что перед обследованием пациент подвергается физическим нагрузкам, ведь в спокойном состоянии не все недуги возможно диагностировать.
Данное исследование позволяет выявить ишемию и проследить, как она развивается. Также стресс-эхокардиография назначается врачом перед операциями на сердце, чтобы предотвратить возникновение осложнений.
Эхокардиография с допплеровским анализом позволяет оценить движение крови в сосудах, желудочках и предсердиях. Если существует патология, кровь течет не в одном направлении.
По УЗИ специалист определяет силу обратного кровотока, оценивает скорость тока в обоих направлениях и измеряет диаметр отверстия, через которое течет кровь.
Обычно допплеровский анализ проводится вместе с одно- или двухмерной ЭхоКГ (классическое исследование для определения размеров и деятельности сердца), но может назначаться и отдельно.
Эхокардиография чреспищеводная проводится таким образом: маленький датчик опускают непосредственно в пищевод. Процедуру проводят не во всех больницах, а только в специализированных медучреждениях. С помощью чреспищеводной ЭхоКГ обследуют митральный клапан перед хирургической операцией или после нее, чтобы оценить результаты вмешательства. Также данный вид исследования назначают, если есть подозрения на наличие абсцесса или тромба в левом предсердии, аневризму аорты, патологию межпредсердной перегородки и так далее. Процедура противопоказана, когда есть варикозное расширение вен пищевода, остеохондроз, диафрагмальная грыжа, сильный блевотный рефлекс.
Как интерпретировать показатели эхокардиографии
Важно! Осуществить точную расшифровку ЭхоКГ может только специалист. Даже зная показатели нормы для эхокардиографии, непрофессионал не может быть уверен в правильности интерпретации, ведь не учитывает множество факторов: пол, возраст, телосложение, особенности организма.
Самостоятельно расшифровав ЭхоКГ, вы получите лишь общее представление о результатах обследования.
Показатели нормы эхокардиографии
Необходимо правильно растолковывать результаты УЗИ. Для начала стоит провести расшифровку показателей нормы эхокардиографии для разных отделений сердца. Правый желудочек на УЗИ характеризуется: показателями размера в спокойном состоянии (0,75-1,1 см), показателями индекса размера (0,75-1,25 см/м2) и толщины стенки (5 мм). Показатели левого желудочка можно разделить на несколько пунктов:
- размер в спокойном состоянии равен 4,6-5,7 см;
- размер в процессе сокращения должен быть 3,1-4,3 см;
- объем составляет 65-193 мл для мужчин, 59-136 мл – для женщин;
- стенка должна быть не толще 1,1 см (в противном случае это сигнализирует о гипертрофии);
- масса миокарда составляет 135-182 г у мужчин, 95-141 г – у женщин;
- индекс массы миокарда составляет 71-94 г/м2 для мужчин, 71-80г/м2 – для женщин;
- фракция выброса колеблется в диапазоне 55-60 % (ежели данный показатель меньше, можно диагностировать сердечную недостаточность);
- ударный объем должен быть 60-100 мл.
Если на ЭхоКГ видно, что клапаны мешают обратному току крови, это свидетельствует о сердечной недостаточности. Когда диаметр отверстия в клапане уменьшается, вследствие чего ток крови замедляется, ставят диагноз «стеноз». Нормальный показатель жидкости в области перикарда – 10-30 мл. Ежели объем значительно превышает норму, это говорит о воспалительном процессе – перикардите.
Эхокардиография (УЗИ сердца)
Научный редактор: Строкина О.А., терапевт, врач функциональной диагностики.
Июль, 2019.
- Синонимы: УЗИ сердца, эхокардиография, эхокардиоскопия, ЭХОКС, ЭХОКГ.
- Эхокардиография — ультразвуковое исследование сердца, позволяющее провести оценку всех структур и функциональное состояние органа.
- Обследование проводится врачом функциональной диагностики в амбулаторных или стационарных условиях в течение 15-30 минут, редко длительность доходит до 60 минут, но только в очень сложных случаях и совместно с консилиумом врачей.
Показания
Патологий, при которых необходимо провести эхокардиографию довольно много, и все они связаны так или иначе с дифференциальным диагнозом болезней сердца или аорты. К срочным показаниям для трансторакальной ЭХОКГ относятся:
- острые, колющие, режущие боли в области сердца, которые пациент ощущает впервые;
- давящие, сжимающие боли, возникшие в первый раз или усилившиеся по интенсивности и продолжительности;
- внезапно возникшая одышка.
Кроме того обязательно периодическое исследование сердца при его хронических заболеваниях и при наличии факторов риска:
Виды эхокардиографии
Ультразвуковое исследование сердца проводится разными способами:
Трансторакальная ЭХО-КГ
классическое положение тела при проведении обычного УЗИ сердца.
Через грудную клетку. Используются обычные ультразвуковые датчики небольшого размера, которые специалист прикладывает к коже. Это наиболее часто используемое в практике исследование из-за простоты самой процедуры и доступности оборудования.
Противопоказаний к трансторакальной ЭХО-КГ нет, однако обследование может быть затруднено в при невозможности проведения исследования на левом боку. Например при тяжелой степени сердечной недостаточности, когда пациент не в состоянии находиться в положении лежа из-за возникающей выраженной одышки.
Также сложности возникают при наличии у больного заболеваний легких, которые увеличивают их воздушность (хроническая обструктивная болезнь легких — ХОБЛ) и тем самым препятствуют проникновению ультразвука до сердца. Также существуют и другие патологические состояния, которые могут усложнить обследование.
После трансторакального обследования в покое осложнений не бывает.
Стресс-эхокардиография
Это специфическая методика процедуры позволяющая оценить работу сердца в условиях повышенной активности человека. Для этого в начале проводят обычное трансторакальное исследование, а потом дают физическую нагрузку (приседания, велотренажер) или проводят фармакологическую пробу для имитации повышения физической активности.
Первый вариант более предпочтителен, поскольку более физиологичен и вероятность проявления какой-либо нежелательной реакции минимальна.
Естественно рядом с пациентом необходимо присутствие врача-реаниматолога и кардиолога, которые смогут адекватно и своевременно отреагировать на острые ситуации (выраженный болевой синдром в области сердца, шок, потеря сознания, остановка сердца, аритмии и т.д.).
При исследовании с физической нагрузкой или фармакологической пробой могут появиться:
- аллергия на лекарственный препарат;
- аритмия;
- боли в области сердца;
- потеря сознания;
- шок и др.
Перечисленные реакции возникают крайне редко и быстро купируются (излечиваются) при наличии рядом реаниматолога или кардиолога.
Черспищеводная ЭХО-КГ (ЧПЭХО)
Процедура похожа на ФГДС — используется специальный эндоскоп с ультразвуковым датчиком на конце, который доктор вводит через рот до уровня сердца (на эндоскопе присутствуют специальные отметки с расстоянием).
Датчик прижимается к стенке пищевода и изображение органа появляется на экране монитора аппарата.
Этот вид обследования проводится реже, так как это более сложная технология, предусматривающая использование отдельного датчика с эндоскопом и специально обученного специалиста функциональной диагностики и медицинской сестры.
ЧПЭХО проводят, когда нет возможности провести трансторакальное исследование: выраженная подкожно жировая клетчатка, серьезные легочные заболевания, или просто в силу конституции человека легкие большей частью прикрывают сердце.
Кроме того доступ через пищевод позволяет с большей точностью выявить дефекты межжелудочковой и межпредсердной перегородок, а также обнаружить тромб в ушке левого предсердия, которое не визуализируется при трансторакальном доступе.
Такая процедура обязательна к проведению перед лечением (электроимпульсная терапия — восстановление ритма с помощью небольшого разряда дефибриллятора) определенных видов аритмий.
Из-за большей инвазивности ЧПЭХО для его проведения существует ряд противопоказаний:
- крайне тяжелое состояние пациента;
- заболевания пищевода — злокачественные новообразования, стриктуры (сужения), дивертикулы, варикозное расширение вен пищевода, эзофагит1.
