Экг сердца — алгоритм действия (рекомендации)

Электрокардиография на протяжении многих лет является наиболее информативным диагностическим методом, используемым в кардиологии для выявления нарушений в работе сердца. Во время процедуры фиксируются электрические импульсы, появляющиеся в процессе деятельности сердца в определенный промежуток времени.

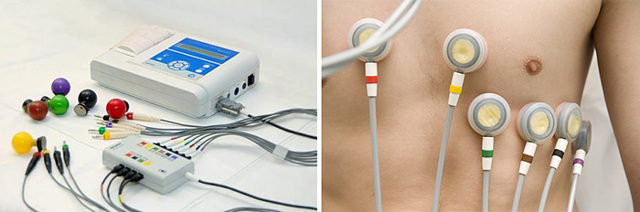

Аппарат для электрокардиографии

Для проведения электрокардиографии применяется электрокардиограф. Это специализированное медицинское устройство, фиксирующее импульсы, которые передаются от датчиков, прикрепленных к телу пациента.

Основные показатели отображаются на экране в форме графика, называющегося электрокардиограммой. Врач-кардиолог получает возможность расшифровать данные электрокардиограммы и установить пациенту диагноз.

Конфигурация современного электрокардиографа предполагает усилитель сигналов, специальные электроды, фильтр против помех, переключатель-регулятор. Аппараты ЭКГ, применяемые сегодня в кардиологии, отличаются высоким уровнем чувствительности к биоэлектрической активности сердца.

Цель электрокардиографии

Электрокардиография – один из важнейших методов общей диспансеризации. В целях профилактики процедуру рекомендуется периодически проводить всем здоровым пациентам.

Людям с сердечно-сосудистыми заболеваниями электрокардиография проводится в обязательном порядке чаще для постоянного контроля состояния.

Также метод необходимо применять при комплексных плановых исследованиях пациентов с ожирением, нестабильным сердечным ритмом, сахарным диабетом, повышенным артериальным давлением.

Благодаря снятию электрокардиограммы специалисты могут оценивать несколько параметров:

• нарушение калиевого и магниевого баланса,
• полнота кровоснабжения миокарда,
• частота сердечных сокращений,
• утолщение стенок сердца,
• зоны инфаркта.

Условные обозначения электрокардиограммы

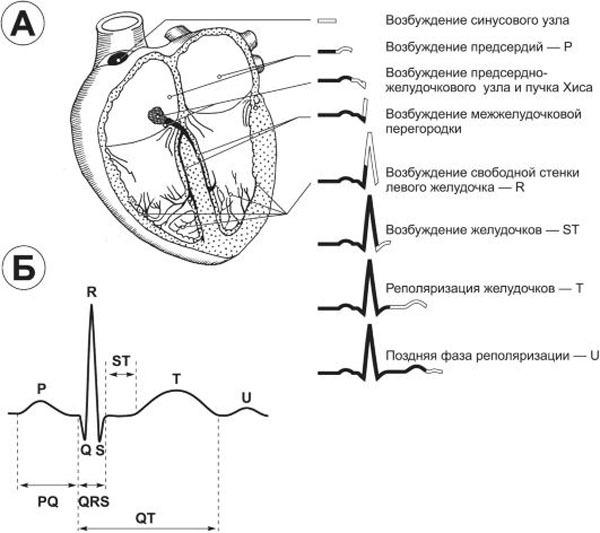

Электрокардиограмма – это графическое изображение, которое представляет собой особую ломаную кривую с острыми зубцами под и над горизонтальной линией с временными циклами.

• Зубцы на графике электрокардиограммы означают частоту и глубину изменений сердечного ритма.
• С помощью латинской буквы «Т» обозначается восстановительная фаза между сокращениями мышцы.
• Буквой «Р» обозначается деполяризация или возбуждение предсердий.
• Буква «U» обозначает восстановительный цикл отдаленных желудочков сердца.
• Зубцы S, Q, R отображают в электрокардиограмме возбуждение желудочков.
• Сегменты TP, ST, QRST – промежутки между зубцами.
• Интервал прохождения импульса – это область электрокардиограммы, которая захватывает сегмент или зубец.

Отведения

Отведения – это схемы, которые регистрируют различие показателей, передаваемых электродами. На электрокардиограмме отображаются особенности работы сердечной мышцы в различных отведениях. Это дает возможность проводить углубленное изучение его состояния и работы.

Существует 3 основные группы отведений. Обратите внимание на таблицу внизу:

Стандартные отведения	Усиленные отведения	Грудные отведения
I – разница потенциалов на левой и правой руке. II – разница на правой и левой ноге. III – разница на левой руке и ноге.	AVF – от левой ноги. AVR – от правой руки. AVL – от левой руки.	6 отведений с расположением между ребрами: V1, V2, V3, V4, V5, V6.

Правильная техника снятия ЭКГ

Качество электрокардиографии будет зависеть от грамотной фиксации датчиков электрокардиографа. Необходимо изучить технику снятия ЭКГ.

Подготовка пациента и электрокардиографа

• Расположение пациента. Пациенту необходимо раздеться. Специалисту нужно подготовить медицинскую кушетку и попросить его лечь на спину. При проявлении плохого самочувствия или проблем с дыханием в положении лежа пациент может принять другое положение. Он будет проходить обследование в сидячей позиции.
• Обработка зоны приложения электродов. Кожа предварительно протирается спиртом и обрабатывается специальным гелем, который обладает токопроводящими свойствами.

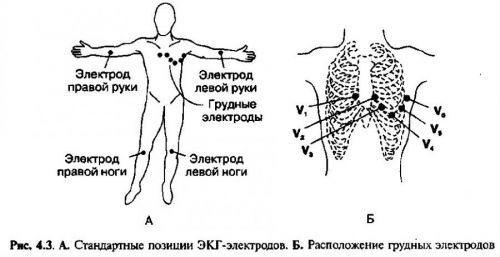

• Фиксация электродов на теле пациента. Классическая схема наложения электродов предполагает их фиксацию на лодыжках, запястье и торсе.

Количество электродов

Если проводится одноканальная запись ЭКГ, то обычно достаточно 1 грудного электрода. Но при многоканальной записи следует использовать 6 штук.

Цвет датчиков

Чтобы было удобно ориентироваться, каждый датчик имеет определенный цвет. Черный предназначен для правой ноги, зеленый – для левой ноги, красный – для правой руки и желтый фиксируется на левой руке.

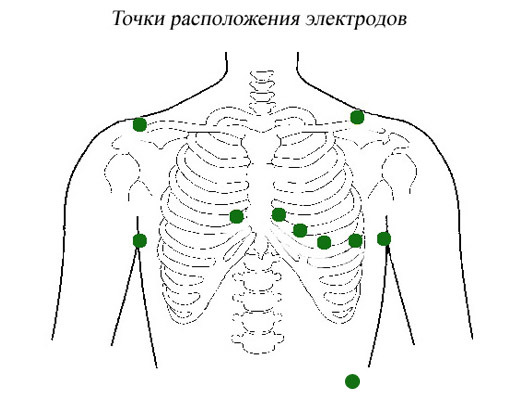

Схема расположения электродов

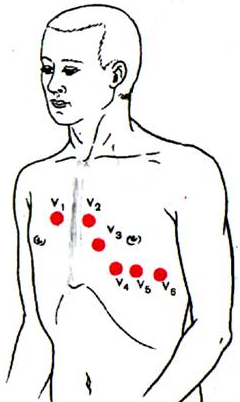

Схема расположения электродов, которые регистрируют грудные отведения:

V1	правая сторона грудной клетки
V2	левая сторона грудной клетки
V3	левая окологрудинная дуга рядом с пятым ребром между электродами V2 и V4
V4	на пересечении левой вертикальной линии, которая проводится на передней стороне грудной клетки через проекцию центра ключицы и пятого межреберья
V5	левая подмышечная линия (передняя)
V6	левая подмышечная линия (средняя)

Нормальные значения электрокардиограммы

• Условные обозначения:
• Верхние зубцы – положительные.
• Нижние зубцы – отрицательные.
• ЭОС – электрическая ось сердца.
• ЧСС – частота сердечных сокращений.

Нормальные показатели для взрослого пациента:

Знак графика	Значение
ЭОС	не отклонена
ЧСС	60-80
Зубец S	отрицательный, ниже зубца R
Зубец Р	положительный
Зубец Т	положительный
Зубец Q	отрицательный
Интервал QT	максимум 450 миллисекунд
Интервал QRS по ширине	примерно 120 миллисекунд
Чисто желудочных комплексов	65-105

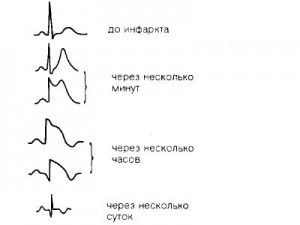

Отклонения от нормы

Возможные отклонения от нормы выявляются специалистом путем подсчета расстояния от 1 зубца R до следующего.

• Различие расстояния между зубцами R – аритмия сердца.
• Показатели ЧСС ниже нормальных – брадикардия.
• Частый ритм сердца – тахикардия.
• Число желудочных комплексов меньше 60 – брадикардия.
• Число желудочных комплексов выше 105 – тахикардия.
• Отсутствие зубца Р – смена водителя ритма.

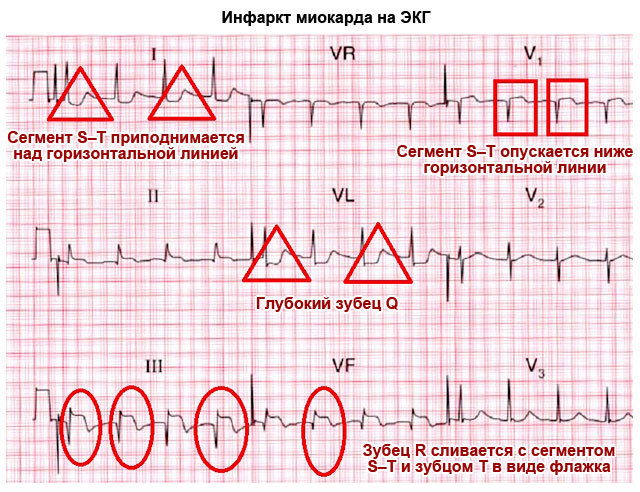

• Элевация сегмента ST выше изолинии на 0,2 мм и регистрируется в разных отведениях – инфаркт.

Правильная техника снятия ЭКГ

Метод электрокардиографии, предполагающий регистрацию электрических полей сердца и выведение графика на дисплее или бумаге, на протяжении многих лет считается самым эффективным способом диагностики заболеваний сердца и нарушений его работы.

Благодаря электрокардиограмме, специальному графическому изображению, врач может оценить качество работы сердца и своевременно определить возможные патологии и отклонения от нормы.

Для проведения процедуры применяется электрокардиограф, представляющий собой аппарат с регистрирующим устройством и усилителем биопотенциала сердца.

Медсестра будет допущена к работе с аппаратом ЭКГ лишь в том случае, если пройдет специальное обучение. Техника снятия электрокардиограммы требует от специалиста не только знаний и опыта, но и понимания определенных условных обозначений графического изображения.

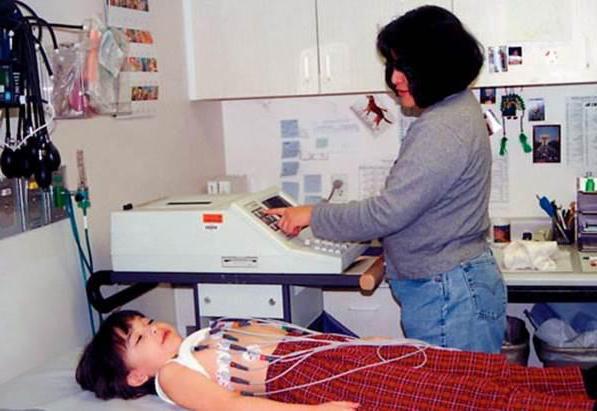

Процедура выполняется в помещении, оснащенном специальным оборудованием, а также возле постели пациента или при работе за пределами стационара в экстренных случаях.

В кабинете, где проводится регистрация ЭКГ, обязательно соблюдаются условия: он должен располагаться далеко от источников электрических помех, кушетка должна быть покрыта одеялом с металлической заземленной сеткой.

Зачем проводится электрокардиография?

Электрокардиография является одним из обязательных пунктов любой плановой диспансеризации. Всем пациентам, даже при отсутствии жалоб и симптомов, необходимо периодически проходить диагностику, так как это позволяет своевременно обнаруживать возможные проблемы со здоровьем и сразу же приступать к лечению.

Пациентам с сердечно-сосудистыми заболеваниями электрокардиографию нужно проводить чаще для контроля работы сердца и самочувствия, а также оценки качества терапии.

Метод применяется регулярно, если у пациента имеются проблемы с давлением, ожирением, непостоянством ритма сердца.

Параметры

Список параметров, определяемых посредством электрокардиографии:

• Нарушения калиевого баланса.
• Нарушения магниевого баланса.
• Ритм сердечных сокращений.
• Зоны некроза.
• Возможные нарушения кровоснабжения миокарда.
• Утолщение стенок сердца.

Подготовка к электрокардиографии

• Специалист должен сохранить необходимые персональные данные пациента с указанием даты и времени регистрации ЭКГ, а также номер истории болезни.
• Подготовка предполагает правильное расположение пациента во время процедуры и подключение электродов. Пациенту следует лечь на кушетку. В редких случаях при определенных заболеваниях или травмах допустимо положение сидя.
• После того, как пациент примет нужное положение, медсестра очистит те участки кожи, где будут зафиксированы электроды. Для этого она использует специальное средство для обезжиривания.
• Каждый электрод обрабатывается раствором хлорида натрия. На них наносится особый гель в целях улучшения проводимости.

Что подразумевается под отведениями?

Схемы, регистрирующие различие показателей, принято называть «отведениями». Во время электрокардиографии на графическом изображении специалист отслеживает работу сердца в разных отведениях. Принято рассматривать стандартные отведения, усиленные и грудные отведения.

Стандартные отведения:

• I стандартное отведение – различие потенциалов на правой и левой руке.
• II стандартное отведение – различие потенциалов на левой и правой ноге.
• III стандартное отведение – различие потенциалов на левой руке и левой ноге.

Усиленные отведения:

• AVL (левая рука).
• AVF (левая нога).
• AVR (права рука).

Грудные отведения – 6отведений V1, V2, V3, V4, V5, V6.

Правильная фиксация электродов

При проведении электрокардиографии используются электроды для фиксации на нижних и верхних конечностях, а также электроды для грудной клетки. От качества расположения электродов на теле пациента зависит качество восприятия электрических импульсов. Поэтому алгоритм действий должен быть максимально строгим.

Электроды для стандартных отведений имеют особые цвета:

• Права рука – красный электрод.
• Левая рука – желтый электрод.
• Правая нога – черный электрод.
• Левая нога – зеленый электрод.

После фиксации электродов на конечностях, проводится наложение электродов на определенные области грудной клетки пациента:

• Электрод V1 – область на уровне четвертого межреберного промежутка с правой стороны от грудины.
• Электрод V2 – область на уровне четвертого межреберного промежутка с левой стороны от грудины.
• Электрод V4 фиксируется раньше, чем V3. Электрод V4 должен быть прикреплен в области пятого межреберного промежутка с левой стороны, при этом учитывается среднеключичная линия.
• Электрод V3 – область между электродами V2 и V4.
• Электрод V5 – область пятого межреберного промежутка, при этом учитывается передняя подмышечная линия.
• Электрод V6 – область на уровне пятого межреберья (по центру подмышечной линии).

Регистрация отведений

При регистрации стандартных отведений расположение электродов должно быть следующим:

• Первое стандартное отведение: правая рука (-), левая рука (+).
• Второе стандартное отведение: правая рука (-), левая нога (+).
• Третье стандартное отведение: левая нога (+), левая рука (-).

Пациент должен находиться в состоянии покоя. Специалист просит его не нервничать и не двигаться. Затем осуществляется запись ЭКГ в I, II и III отведениях, после этого запись в усиленных и грудных отведениях. При этом в каждом отведении регистрируется от 4 сердечных циклов.

Как интерпретировать ЭКГ?

Одна из целей электрокардиографии – получение электрокардиограммы, особого графического изображения с ломаной кривой и острыми пиками. Пики (или зубцы) находятся на графике над горизонтальной линией.

Они обозначают глубину и частоту изменений ритма. При расшифровке результатов регистрации ЭКГ большое значение имеют промежутки между этими зубцами. Они обозначаются в электрокардиограмме буквенными сочетаниями: «TP», «QRST», «TP».

Восстановительная фаза между сокращениями мышцы на графике обозначается «Т». Возбуждение предсердий и деполяризация – буквой «Р», восстановительный цикл желудочков – буквой «U», возбуждение желудочков обозначается буквами «S», «Q», «R».

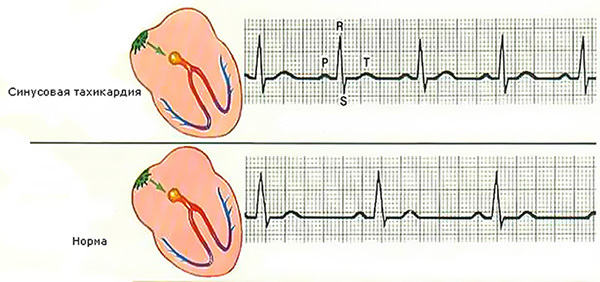

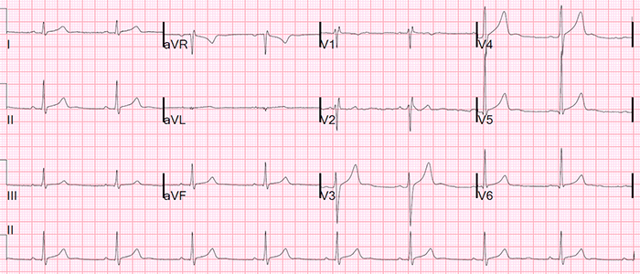

Кардиограмма здорового пациента

Специалист ориентируется на установленные нормы и сравнивает их с показателями полученной кардиограммы. Если состояние здоровья пациента хорошее, кардиограмма должна отобразить следующие параметры:

• QT – не более 450 миллисекунд.
• Р – положительный.
• ЭОС – не отклонена.
• S – отрицательный, ниже зубца R.
• Т – положительный.
• Q – отрицательный.
• ЧСС – от 60 до 80.
• QRS – около 120 миллисекунд.

Возможные отклонения

Специалист должен определить расстояние от одного зубца R до другого.

• Если между зубцами R имеются различия расстояния, то это может свидетельствовать о том, что у пациента сердечная аритмия.
• О брадикардии могут говорить низкие показатели частоты сердечных сокращений.
• Если нет зубца Р, произошла смена водителя ритма.
• При частом сердечном ритме подозревается тахикардия.
• Если число желудочных комплексов выше 105, это признак тахикардии.
• Но если число желудочных комплексов ниже 60, то это признак брадикардии.

Сестра

Важным навыком для медицинской сестры является правильная техника снятия ЭКГ (электрокардиограммы). Напомним, что электрокардиография — это методика регистрации электрических полей сердца, возникающих в процессе его деятельности. а также их получение их графического изображения на бумаге или дисплее. Электрокардиография является информативным и неинвазивным методом исследования работы сердца — удобным и ценным для пациента и лечащего врача.

Электрокардиограмма — это графическое изображение в виде кривой, полученное в процессе электрокардиографии на бумаге или дисплее. Запись ЭКГ проводится с помощью аппаратов — электрокардиографов. Любой электрокардиограф имеет:

• входное устройство;
• усилитель биопотенциала сердца;
• регистрирующее устройство.

Медицинская сестра допускается к работе с электрокардиографом только после обучения, лучше всего по специализации «Функциональная диагностика«. Регистрация ЭКГ проводится в специально приспособленном и оборудованном помещении, а также в палате у постели больного, на дому, на месте оказания медицинской помощи, в карете скорой помощи.

Кабинет ЭКГ должен быть удален от любых предполагаемых источников электрических помех. Целесообразным является экранирование кушетки: она покрывается специальным одеялом с вшитой заземленной (!) металлической сеткой.

Техника снятия ЭКГ: алгоритм

Непосредственно перед плановой регистрацией ЭКГ пациент не должен принимать пищу, курить, употреблять возбуждающие напитки (чай, кофе, «энергетики»), нагружать организм физически.

Фиксируем в необходимой документации персональные данные пациента, номер истории болезни, дату и время снятия ЭКГ.

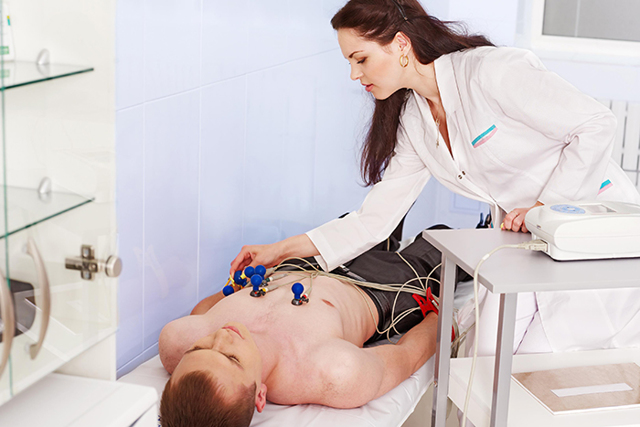

Укладываем пациента на кушетку в положение лежа на спине. Обезжириваем те участки кожи, куда будем накладывать электроды — протираем их салфеткой, смоченной в изотоническом растворе хлорида натрия (0,9%).

Накладываем электроды: 4 пластинчатых — на нижние трети внутренней поверхности голеней и предплечий, а на грудь — грудные электроды, снабженные присосками-грушами. При одноканальной записи используют 1 грудной электрод, при многоканальной — несколько.

К каждому электроду присоединяем провода определенного цвета, идущие от электрокардиографа. Общепринятая маркировка проводов электрокардиографа:

• красный — правая рука;
• желтый — левая рука;
• зеленый — левая нога;
• черный — правая нога (заземление пациента);
• белый — грудной электрод.

При регистрации ЭКГ в 6 грудных отведениях при наличии шестиканального электрокардиографа используют следующую маркировку наконечников:

• красный — для подключения к электроду V1;
• желтый — к V2;
• зеленый к V3;
• коричневый — к V4;
• черный — к V5;
• синий или фиолетовый — к V6.

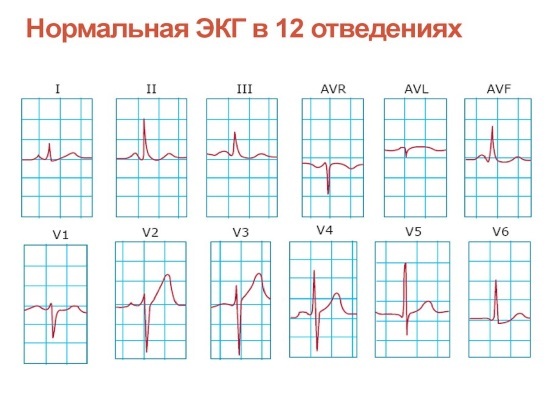

Чаще всего ЭКГ регистрируют в 12 отведениях:

• 3 стандартных (двухполюсных) отведения (I, II, III);
• 3 усиленных однополюсных отведения;
• 6 грудных отведений.

Стандартные (двухполюсные) отведения ЭКГ

Регистрация стандартных отведений от конечностей проводится при попарном подключении электродов:

• I стандартное отведение — левая рука (+) и правая рука (-);
• II стандартное отведение — левая нога(+) и правая рука (-);
• III стандартное отведение — левая нога (+) и левая нога (-).

Электроды накладываются на левой руке, правой руке и левой ноге (смотрите маркировку на рисунке). На правую ногу накладывается 4-й электрод для подключения к заземляющему проводу.

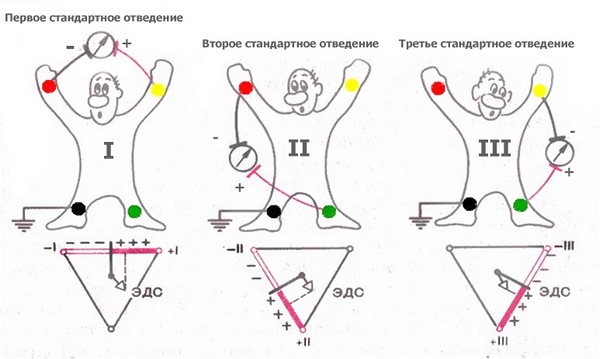

Формирование трех стандартных электрокардиографи­ческих отведений от конечностей. Внизу — треугольник Эйнтховена, каждая сторона которого является осью того или иного стандартного отведения

Однополюсные отведения характеризуются наличием только одного активного — положительного — электрода, отрицательный электрод индифферентен и представляет собой «объединенный электрод Гольберга», который образуется при соединении через дополнительное сопротивление двух конечностей.

Усиленные однополюсные отведения имеют следующие обозначения:

• aVR — отведение от правой руки;
• aVL — от левой руки;
• aVF — от левой ноги.

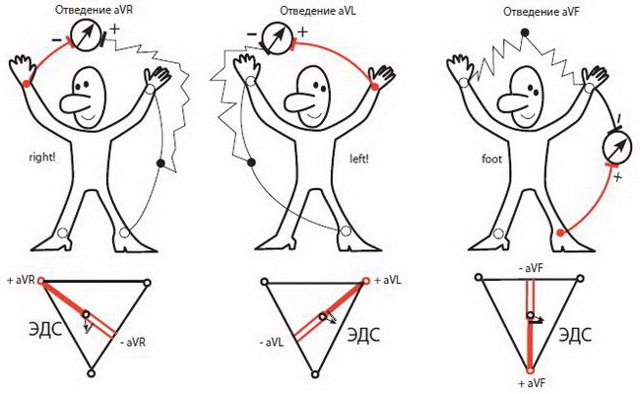

Формирование трех усиленных однополюсных отведе­ний от конечностей. Внизу — треугольник Эйнтховена и расположение осей трех усиленных однополюсных отведений от конечностей.

Грудные отведения

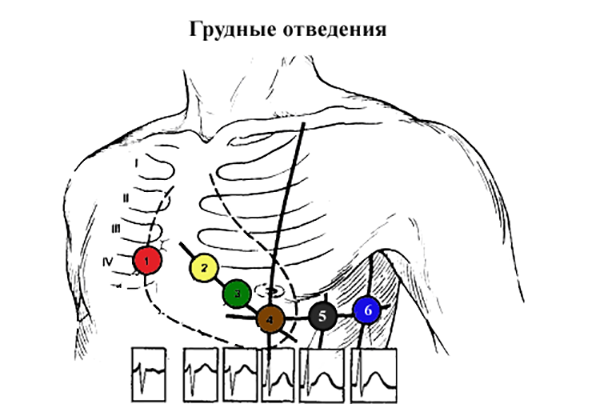

Грудные отведения в ЭКГ являются однополюсными. Активный электрод присоединяется к положительному полюсу электрокардиографа, а объединенный от конечностей тройной индифферентный электрод — к отрицательному полюсу аппарата. Грудные отведения принято обозначать буквой V:

• V1 — активный электрод располагают в IV межреберье у правого края грудины;
• V2 — в IV межреберье у левого края грудины;
• V3 — между IV и V межреберьями по левой окологрудинной линии;

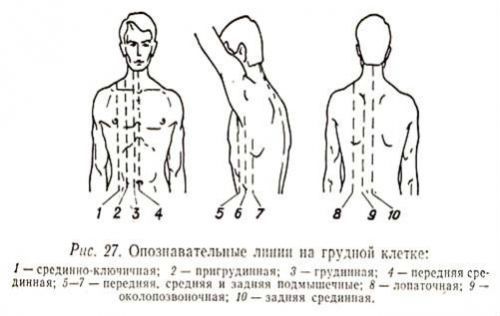

• V4 — в V межреберье по левой среднеключичной линии;
• V5 — в V межреберье по передней подмышечной линии;
• V6 — и V межреберье по средней подмышечной линии.

Выбор усиления электрокардиографа

При подборе усиления каждого канала электрокардиографа необходимо, чтобы напряжение в 1 mV вызывало отклонение гальванометра и регистрирующей системы в 10 мм. В положении переключателя отведений «0» регулируют усиление аппарата и регистрируют калибровочный милливольт. При слишком большой амплитуде зубцов (1 mV = 5 мм) можно уменьшить усиление, при малой (1 mV = 15-20 мм) — увеличить.

Регистрация ЭКГ

Запись электрокардиограммы проводится при спокойном дыхании пациента. Сначала — в I, II, III стандартных отведениях, далее — в усиленных однополюсных отведениях от конечностей (aVR, aVL, aVF), затем — в грудных отведениях V1. V2, V3, V4, V5, V6. В каждом из отведений следует регистрировать не менее 4-х сердечных циклов.

Как можно заключить из представленного, при необходимых знаниях и навыках техника снятия ЭКГ не должна представлять для медицинской сестры никаких сложностей. Предлагаем для закрепления прочитанного посмотреть видео по теме:

Еще интересное на сайте:

Техника снятия ЭКГ

Электрокардиография – доступная и информативная процедура диагностики сердечных патологий. Суть метода заключается в фиксировании электроимпульсов, возникновение которых обусловлено ритмичным чередованием сокращений и расслаблений мышцы сердца за определенный временной диапазон.

Электрокардиограф (специальный медицинский прибор) фиксирует импульсы, идущие от укрепленных на теле датчиков, и преобразует их в график. Такое графическое изображение называется электрокардиограммой, и подлежит дальнейшей декодировке врачом-кардиологом. Так как делают ЭКГ в госпитальных условиях и на дому, существуют стационарные и портативные кардиографы.

Основными составляющими частями прибора являются:

• электроды, накладываемые на руки, ноги и торс человека;
• переключатель-регулятор;
• усилитель сигналов;
• фильтр против помех от сети.

Современные кардиографы обладают высокой чувствительностью к биоэлектрической активности сердечной мышцы, и точностью передачи импульсных колебаний.

Цель и задачи ЭКГ

Снятие электрокардиограммы проводится для правильной диагностики заболеваний сердца. С помощью данной процедуры оцениваются следующие параметры:

• ритм сокращений сердца;
• возможные повреждения и полноту кровоснабжения мышечного среднего слоя сердца (миокарда);
• нарушения магниевого и калиевого баланса;
• гипертрофия (утолщение) сердечных стенок;
• области инфаркта (некроза).

Причины пройти обследование

ЭКГ делается в следующих случаях:

• хронически повышенное давление;
• постановка диагноза при болях в груди;
• ожирение;
• прыгающий сердечный ритм.

Обозначения на графике

Графическая регистрация ЭКГ представляет собой ломаную линию, острые углы (зубцы) которой располагаются сверху и снизу от горизонтальной линии, на которой фиксируются временные циклы. Зубцы показывают глубину и частоту ритмичных изменений. Восстановительная фаза между сокращениями сердечной мышцы обозначается латинской Т. Возбуждение или деполяризация предсердий – Р.

Правильное расположение датчиков электрокардиографа — основа снятия ЭКГ

Восстановительный цикл отдаленных желудочков сердца – U. Состояние возбуждения желудочков отображают зубцы Q, R, S. Промежуточные расстояния от одного зубца до другого, на ЭКГ носят название сегменты (ST, QRST, TP). Фрагмент графика, захватывающий сегмент и соседний зубец называется интервалом прохождения импульса.

Отведения или схемы, регистрирующие разность потенциальных показателей, которые передают электроды, делятся на три группы:

• стандартные. I – разница данных на левой и правой руке, ІІ – разность потенциалов на правой руке и левой ноге, III – левыми рукой и ногой;
• усиленные. AVR – от правой руки, AVL – от левой руки, AVF – от левой ноги;
• грудные. Шесть отведений расположены между ребрами (V1, V2, V3, V4, V5, V6).

Записи на графике отражают работу сердца в каждом отведении, что позволяет более детально анализировать работу всех участков органа.

Гипертрофия правого желудочка на ЭКГ

Алгоритм действий медицинских специалистов при проведении процедуры:

• предварительная подготовка пациента к обследованию;
• правильная установка электродов на теле;
• контроль работы кардиографа;
• снятие датчиков;
• декодирование результатов.

Подготовительный этап заключается в удобном расположении пациента горизонтально на спине, на медицинской кушетке. В случае затруднений дыхания, инструкция по проведению процедуры допускает положение сидя.

Далее, участки кожи, где крепятся электроды, обрабатывают спиртом или другим антисептиком, и наносят на них медицинский гель с токопроводящим свойством.

Техника снятия ЭКГ во многом зависит от безошибочного расположения электродов на тело обследуемого.

Согласно схеме наложения электродов, в процесс вовлекаются запястья, лодыжки и торс пациента. Для одноканальной записи используется один грудной электрод, для многоканальной записи – шесть.

Руководство по проведению ЭКГ определяет точное расположение датчиков на теле человека.Установка электродов на ноги и руки производится по часовой стрелке, начиная с правой верхней конечности. Для удобства датчики маркируются по цвету. Красный – для правой руки, желтый – для левой руки, зеленый – для левой ноги, черный – для правой ноги.

Электроды, регистрирующие грудные отведения, располагаются между ребрами и в линии подмышек следующим образом:

• правый край грудной клетки, четвертое межреберье – электрод V1. Симметрично ему на левой стороне устанавливается V2 – электрод;
• левая парастернальная (окологрудинная) дуга, около пятого ребра, в промежутке между V2 иV4 – электрод V3;
• пересечение левой вертикальной линии, условно проводимой на передней поверхности груди через проекцию середины ключицы (срединно-ключичной линии) и пятого межреберья – электрод V4;
• левая подмышечная передняя линия – электрод V5;
• левая средняя подмышечная линия – электрод V6.

Специалисты ориентируются на данные опознавательные линии

При ЭКГ наложение электродов V4,V5 и V6 производится на одном горизонтальном уровне. Накладывать электроды в другом порядке недопустимо. От этого зависит точность диагностики. При необходимости глубокого анализа сердечной деятельности принято использовать технику снятия ЭКГ по Слопаку. В этом случае устанавливаются дополнительные V7, V8, V9-отведения.

Обязанности пациента

Перед плановым проведением ЭКГ пациент должен исключить активные физические нагрузки, не нервничать. Необходимо отказаться от алкоголя, а пищу принимать не позднее, чем за два часа до обследования.

Нельзя принимать лекарства тонизирующие или угнетающие работу ЦНС (центральной нервной системы), сердечные стимуляторы и успокоительные средства. Во время электрокардиографии следует следить за дыханием.

Ровный и спокойный дыхательный ритм способствует получению точных данных. В противном случае, показания кардиограммы могут быть необъективными.

При возникновении необходимости экстренной медицинской помощи, кардиограмму сердца делают без подготовки, и в состоянии здоровья пациента любой тяжести. Людям в возрасте 40+ рекомендуется делать ЭКГ ежегодно.

При наличии хронических сердечных болезней, частоту процедуры определяет лечащий врач.

Краткие нормативные показатели кардиограммы

Графическое отражение на ленте кардиографа отражает работу сердца. Острые углы или зубцы, направленные вверх от основной горизонтальной линии, является положительным, направленный вниз – отрицательным. Данные электрокардиограммы декодируются согласно нормам. Для взрослого населения за основу берутся следующие показатели:

• зубец Р – положительный;
• зубец Q – отрицательный;
• зубец S – отрицательный, ниже зубца R;
• Т-зубец – положительный;
• частота или ритмичность сокращений сердца варьируется в пределах 60–80 единиц;
• интервал QT – не более 450 миллисекунд;
• интервал QRS по ширине – около 120 миллисекунд;
• ЭОС (электрическая ось сердца) – не отклонена.

Основы нарушений сердечной деятельности на миллиметровом графике определяются подсчетом клеточек от одного зубца R до другого.

Разные расстояния между R-зубцами свидетельствуют об аритмии (изменении частоты, регулярности и последовательности сокращений сердца). Частота сердечных сокращений ниже нормы, обусловлена наличием брадикардии.

Учащенный ритм сердца диагностирует тахикардию. Правильный сердечный ритм имеет название синусовый.

График кардиограммы с указанием основных параметров

Декодировать графическое изображение на ленте или его фото может только квалифицированный специалист – терапевт или кардиолог. Не следует заниматься самодиагностикой кардиологических заболеваний.

Возможность правильно снимать ЭКГ снижается по следующим причинам:

• помехи в электрической сети;
• волнение обследуемого;
• некачественный контакт датчика;
• человеческий фактор (небрежное отношение медицинской сестры, которая сделала неправильное наложение электродов или нескладная заправка аппарата лентой).

Некоторые недостатки ЭКГ:

• отсутствие диагностики при разовых сердечных нарушениях. Процедура выдает показатели по принципу «здесь и сейчас». Это хорошо подходит только при стабильных сбоях в работе сердца;
• невозможность определить пороки, шумы и опухоли. Для полноценного обследования необходимо не только снять ЭКГ, но и сделать УЗИ сердца.

Электрокардиография – метод диагностики доступный и быстрый. Не следует игнорировать дискомфортные ощущения в области груди, и сердечные боли. Пройти процедуру можно в любом возрасте в каждой районной больнице.

Как правильно снимать ЭКГ?

Сердечная мышца не зря называется мотором человеческого организма, так как она постоянно перекачивает огромные количества крови. Любые нарушения в работе сердца сразу же негативно сказываются на человеке, а потому диагностика патологий сердечно-сосудистой системы всегда должна оставаться на высоком уровне.

Электрокардиограмма является одним из самых доступных и высокоинформативных методов оценки работы сердечной мышцы. Ее проведение в большинстве случаев позволяет сразу поставить диагноз и определиться с тактикой ведения пациента.

Изучение биотоков, которые создает сердечная мышца, активно велись еще в 19 веке. Тогда же и был создан первый аппарат, позволяющий регистрировать данные импульсы и по ним оценивать работу сердца.

Так был создан первый в мире электрокардиограф, благодаря которому можно регистрировать данные сокращения сердечной мышцы и проведение электрического импульса по специальным путям.

С тех пор медицинская сфера продолжает совершенствоваться и с каждым годом возрастает точность снятия биотоков при записи электрокардиограммы.

Общее описание проведения ЭКГ

Процедура записи электрокардиограммы на данный момент остается самой доступной и информативной диагностической манипуляцией, которая не доставляет никакого дискомфорта пациенту и не требует специфической подготовки. Записать ЭКГ можно в любом медицинском учреждении населенного пункта. Общий алгоритм регистрации выглядит следующим образом:

• Подготовка пациента к записи: укладывание его на кушетку, оголение необходимых частей тела, откладывание любых предметов, которые могут помешать записи;
• Установка электродов в строгой последовательности;
• Подключение электрокардиографа с соблюдением техники безопасности и правил использования прибора;
• Запись определенных отведений;
• Снятие бумаги с уже записанной электрокардиограммой;
• Расшифровка и (или) выдача результата пациенту либо лечащему врачу.

В работе электрокардиографа имеет значение каждая его деталь. Приобрести комплектующие для аппарата (кабеля, электроды, клеммы и так далее) можно в различных интернет-магазинах. Умеренные цены предлагает сайт Авицена-мед, который работает непосредственно с производителем и гарантирует высокое качество и широкий ассортимент товаров.

Подготовительный этап

ЭКГ проводится в отдельной комнате, где устанавливаются удовлетворительные санитарно-гигиенические условия, обеспечивающие полный комфорт пациента. В данном помещении могут располагаться дополнительные конструкции, предназначенные для стрессовых тестов или велоэргометрии.

Подготовка пациента заключается в следующих манипуляциях:

• Человека успокаивают и добиваются полного его расслабления;
• Оголяются предплечья, голени и верхняя часть тела;
• Участки установки электродов обезжириваются и смачиваются специальным гелем для улучшения электропроводимости;
• Пациенту объясняется суть исследования.

Как устанавливать электроды?

От правильности установки электродов зависит достоверность полученных результатов. Медицинский персонал, работающий в ЭКГ-кабинете, проходит специальное обучение, поэтому не имеет права перепутать алгоритм наложения ответвлений.

Всего существует 12 отведений (стандартные, усиливающие и грудные), которые регистрируются путем наложения 10 электродов (при малоканальном кабеле устанавливаются 4 электрода на конечности, а пятым поочередно записывают грудные отведения. Порядок установки электродов следующий:

• На правую руку крепится зеленый электрод;
• На левую руку устанавливается желтый электрод;
• На левую ногу крепится зеленый электрод;
• На правую ногу устанавливается заземляющий электрод черного цвета;
• В области 5 межреберья, справа от грудины устанавливается зеленый грудной электрод;
• На том же уровне, но слева от грудины крепится желтый грудной электрод;
• По левой окологрудинной линии, на уровне 5 ребра крепится зеленый грудной электрод;
• На верхушке сердца или в 5 межреберье по среднеключичной линии крепится коричневый электрод;
• По передней подмышечной линии, на том же уровне устанавливается черный грудной электрод;
• По средней подмышечной линии в 5 межреберье крепится фиолетовый грудной электрод.

Все электроды могут иметь разные размеры и конфигурацию, что зависит от вида исследования (разовая запись, суточный мониторинг или стрессовый тест) и особенностей аппарата. Кроме того, существуют одноразовые и многоразовые электроды. Выбрать подходящий вариант можно в интернет-магазине, но следует учитывать, что одноразовые электроды рассчитаны на современные модели электрокардиографов.

Запись ЭКГ у детей и беременных женщин

Электрокардиография проводится беременным женщинам и даже новорожденным детям.

Противопоказаний к исследованию не существует, однако определенные сложности возникнут с людьми, имеющими серьезные психические отклонения.

Разница в записи ЭКГ у взрослого и ребенка заключается лишь в размерах электродов, которые также можно приобрести на ресурсе расходного медицинского материала Авицена-мед.

Некоторые нюансы возникают при снятии ЭКГ у людей с декстракардией. У таких пациентов сердце находится справа, поэтому результаты исследования получатся прямо противоположными нормальным. Если пациент осведомлен о своей особенности, он обязан предупредить медицинского работника.

Рекомендации для пациентов

Перед прохождением ЭКГ пациентам рекомендуется:

• Убрать из рациона влияющие на сердечно-сосудистую систему продукты;
• Прекратить прием некоторых лекарств (только с одобрения врача);
• Избегать серьезных физических нагрузок;
• Не наносить на руки, ноги или грудною клетку крема или лосьоны.

При наличии выраженной одышки у пациента в лежачем положении разрешается записывать электрокардиограмму сидя. Но в таком случае медсестра должна более внимательно следить за креплениями электродов, чтобы они не сползали.

Экг сердца — алгоритм действия (рекомендации)

Непосредственно перед плановой регистрацией ЭКГ пациент не должен принимать пищу, курить, употреблять возбуждающие напитки (чай, кофе, «энергетики»), нагружать организм физически.

Фиксируем в необходимой документации персональные данные пациента, номер истории болезни, дату и время снятия ЭКГ.

Укладываем пациента на кушетку в положение лежа на спине. Обезжириваем те участки кожи, куда будем накладывать электроды — протираем их салфеткой, смоченной в изотоническом растворе хлорида натрия (0,9%).

Накладываем электроды: 4 пластинчатых — на нижние трети внутренней поверхности голеней и предплечий, а на грудь — грудные электроды, снабженные присосками-грушами. При одноканальной записи используют 1 грудной электрод, при многоканальной — несколько.

К каждому электроду присоединяем провода определенного цвета, идущие от электрокардиографа. Общепринятая маркировка проводов электрокардиографа:

• красный — правая рука;
• желтый — левая рука;
• зеленый — левая нога;
• черный — правая нога (заземление пациента);
• белый — грудной электрод.

подготовка пациента к проведению процедуры;проверка работы прибора;нанесение гелей для электропередачи и антисептических жидкостей;соблюдение четких правил, куда наложить электроды в зависимости от цвета;выбор схемы регистрирования отведений;непосредственно запись.

В большинстве случаев электрокардиограмма записывается в отдельном кабинете медицинского учреждения, но иногда это может происходить даже в домашних условиях, палате или карете скорой помощи.

Помещение, в котором будет проводиться процедура, должно находиться на достаточном расстоянии от возможных электрических помех. Что касается самой кушетки, на которой лежит больной, то она располагается примерно на два метра от электросети.

Лишь строгая последовательность всех перечисленных этапов станет залогом успешного снятия электрокардиограммы, поможет правильно провести диагностику и своевременно назначить эффективное лечение.

Правила наложения электродов для ЭКГ

При записи электрокардиограммы совершается установка электродов на несколько участков тела. Таким образом обеспечивается проведение электрических импульсов через сердце, а результаты получаются более точными. Правильность расположения клемм является залогом достоверной записи работы сердца.

Сразу хочется отметить, что электроды для экг располагаются в разных местах. С чем это связано? Только так можно уловить все сердечные импульсы. В разных местах могут быть сбои со стороны частоты сердечных сокращений и ритма.

обезжиривание кожи спиртом;обильный волосяной покров обрабатывается мыльным раствором;если электроды одноразовые, то для качественной регистрации сердечных импульсов необходимо волосы удалить;несмотря на то что некоторые пользуются марлей, лучше применять токопроводящую пасту. В крайнем случае необходимо взять физиологический раствор.

Электроды для ЭКГ могут быть одноразовыми и многоразовыми

Чтобы уловить все импульсы сердечной деятельности, необходимо измерять показатели в разных местах тела, так как везде могут быть сбои в ритме или частоте. Заметить это можно, установив электроды в разных местах. Они существуют одноразовые и многоразовые.

Возможные недочеты обследования

Возможность правильно снимать ЭКГ снижается по следующим причинам:

• помехи в электрической сети;
• волнение обследуемого;
• некачественный контакт датчика;
• человеческий фактор (небрежное отношение медицинской сестры, которая сделала неправильное наложение электродов или нескладная заправка аппарата лентой).

Некоторые недостатки ЭКГ:

• отсутствие диагностики при разовых сердечных нарушениях. Процедура выдает показатели по принципу «здесь и сейчас». Это хорошо подходит только при стабильных сбоях в работе сердца;
• невозможность определить пороки, шумы и опухоли. Для полноценного обследования необходимо не только снять ЭКГ, но и сделать УЗИ сердца.

Электрокардиография – метод диагностики доступный и быстрый. Не следует игнорировать дискомфортные ощущения в области груди, и сердечные боли. Пройти процедуру можно в любом возрасте в каждой районной больнице.

Места расположения электродов

нижние конечности: правая и левая нога (черный и зеленый электрод соответственно);верхние конечности. На правую руку красный, на левую – желтый;грудная клетка.

1 отведение. С правой стороны на уровне четвертого межреберного пространства;2 отведение. С левой стороны – четвертое межреберье;3 отведение. Между первым и вторым;4 отведение. Пятое межреберье по левой стороне;5 отведение. Идет та же линия, только по передней предмышечной области;6 отведение. Соответствует левой предмышечной зоне.

Несмотря на то что электрокардиограмма кажется простой манипуляцией, для получения корректных результатов важно придерживаться врачебных рекомендаций

Обозначения на графике

Графическая регистрация ЭКГ представляет собой ломаную линию, острые углы (зубцы) которой располагаются сверху и снизу от горизонтальной линии, на которой фиксируются временные циклы. Зубцы показывают глубину и частоту ритмичных изменений. Восстановительная фаза между сокращениями сердечной мышцы обозначается латинской Т. Возбуждение или деполяризация предсердий – Р.

Восстановительный цикл отдаленных желудочков сердца – U. Состояние возбуждения желудочков отображают зубцы Q, R, S. Промежуточные расстояния от одного зубца до другого, на ЭКГ носят название сегменты (ST, QRST, TP). Фрагмент графика, захватывающий сегмент и соседний зубец называется интервалом прохождения импульса.

Отведения или схемы, регистрирующие разность потенциальных показателей, которые передают электроды, делятся на три группы:

• стандартные. I – разница данных на левой и правой руке, ІІ – разность потенциалов на правой руке и левой ноге, III – левыми рукой и ногой;
• усиленные. AVR – от правой руки, AVL – от левой руки, AVF – от левой ноги;
• грудные. Шесть отведений расположены между ребрами (V1, V2, V3, V4, V5, V6).

Записи на графике отражают работу сердца в каждом отведении, что позволяет более детально анализировать работу всех участков органа.

Особенности проведения ЭКГ

7 отведение. Пятое подреберье, подмышечная область;8 отведение. Лопаточная линия на том же уровне;9 отведение. Паравертебральная линия.

Электрокардиограмма по Слопаку позволяет получить более развернутую картину работы сердца

Алгоритм записи электрокардиограммы

Графическое отражение на ленте кардиографа отражает работу сердца. Острые углы или зубцы, направленные вверх от основной горизонтальной линии, является положительным, направленный вниз – отрицательным. Данные электрокардиограммы декодируются согласно нормам. Для взрослого населения за основу берутся следующие показатели:

• зубец Р – положительный;
• зубец Q – отрицательный;
• зубец S – отрицательный, ниже зубца R;
• Т-зубец – положительный;
• частота или ритмичность сокращений сердца варьируется в пределах 60–80 единиц;
• интервал QT – не более 450 миллисекунд;
• интервал QRS по ширине – около 120 миллисекунд;
• ЭОС (электрическая ось сердца) – не отклонена.

Основы нарушений сердечной деятельности на миллиметровом графике определяются подсчетом клеточек от одного зубца R до другого. Разные расстояния между R-зубцами свидетельствуют об аритмии (изменении частоты, регулярности и последовательности сокращений сердца).

Частота сердечных сокращений ниже нормы, обусловлена наличием брадикардии. Учащенный ритм сердца диагностирует тахикардию.

Правильный сердечный ритм имеет название синусовый.

Декодировать графическое изображение на ленте или его фото может только квалифицированный специалист – терапевт или кардиолог. Не следует заниматься самодиагностикой кардиологических заболеваний.

Длительная регистрация

Запись электрокардиограммы проводится при спокойном дыхании пациента. Сначала — в I, II, III стандартных отведениях, далее — в усиленных однополюсных отведениях от конечностей (aVR, aVL, aVF), затем — в грудных отведениях V1. V2, V3, V4, V5, V6. В каждом из отведений следует регистрировать не менее 4-х сердечных циклов.

Регистрировать данные электрической работы сердца можно на протяжении нескольких часов или даже суток. Зачем это необходимо? Таким образом, врачи могут выявить преходящие нарушения ритмики сердца, а также сопоставить выявленные отклонения с активностью больного за сутки и его жалобами на болевые ощущения.

Куда накладывают электроды для ЭКГ?

В электрокардиограмме существует 12 отведений: 3 основных, 3 усиливающих и 6 грудных. Для снятия данных устанавливается 10 электродов: на все конечности и грудную клетку. Для удобства использования они часто отличаются по внешнему виду и цветовой гамме.

Особенности установки электродов на конечностях

Накладывание электродов на конечности подразумевает всем известный цветовой порядок светофора. Установка клемм выглядит следующим образом:

• На правую руку накладывается красный электрод;
• К левой руке крепится желтый электрод;
• На левую ногу устанавливается зеленый электрод;
• Правая нога подразумевает заземление и на нее крепится черный электрод.

Электроды устанавливаются на проксимальные отделы конечностей: запястья и лодыжки, которые предварительно обрабатывают и наносят гель. Если у человека отсутствует та или иная конечность, то клемму располагают на культе. Иногда электроды дополнительно закрепляют резиновыми лентами.

Нюансы расположения электродов на грудной клетке

Грудные электроды могут выглядеть по-разному. Чаще всего они представляют собой резиновые присоски. Иногда электроды похожи на обычные прямоугольные пластины, тогда их дополнительно закрепляют резинкой.

Всего имеется 6 грудных отведений. В зависимости от оснащенности ЭКГ-кабинета, все электроды накладываются сразу или у медсестры имеется лишь одна ветвь, которую она устанавливает поочередно и записывает каждое отведение отдельно.

Порядок установки грудных электродов:

• Первый – четвертое межреберье справа от грудины;
• Второй – четвертое межреберье слева от грудины;
• Третий – пятое ребро по левой парастернальной линии;
• Четвертый – пятое межреберье по левой среднеключичной линии (либо точно в месте, где проецируется верхушечный толчок, то есть на 1,5 сантиметра внутрь от среднеключичной линии в норме);
• Пятый – пятое межреберье по передней подмышечной линии;
• Шестой – пятое межреберье по средней подмышечной линии.

Каждое грудное отведение отвечает за определенный отдел сердца, поэтому их правильное наложение имеет огромное значение.

Однополюсные отведения характеризуются наличием только одного активного — положительного — электрода, отрицательный электрод индифферентен и представляет собой «объединенный электрод Гольберга», который образуется при соединении через дополнительное сопротивление двух конечностей.

Усиленные однополюсные отведения имеют следующие обозначения:

• aVR — отведение от правой руки;
• aVL — от левой руки;
• aVF — от левой ноги.

правая верхняя конечность; левая верхняя конечность; правая нижняя конечность; левая нижняя конечность; грудная клетка.

Как наложить электроды на груди?

Грудной электрод, который в основном выглядит, как груша-присоска на область грудной клетки. Часто стараются использовать одноразовый грудной. Наиболее часто используют 6 отведений, информацию с которых и снимают.

Правильное наложение электродов поможет получить необходимые данные, которые укажут на то, есть ли угроза в работе сердца.
