Расшифровка результатов узи сердца: нормальные показатели

Среди современных методов исследования в кардиологии УЗИ сердца занимает особое место. Эта высокоинформативная диагностическая процедура способна выявить множество заболеваний на самых ранних стадиях. Расшифровка результатов УЗИ сердца отражает его анатомическую структуру и функциональное состояние, а полученные параметры являются основой диагностики.

Метод применяется без ограничений в любых возрастных группах, в том числе у новорожденных, потому что не оказывает негативного влияния на организм, не является инвазивным, не вызывает неприятных ощущений. Анализ результатов проводится с учетом возраста и пола пациента, а исследование проводится по различным методикам.

Что такое УЗИ сердца, какое его назначение?

Ультразвуковое исследование основано на свойстве различных тканей по-разному отражать звуковые волны ультравысокой частоты. Волны поступают от генератора и отраженные улавливаются датчиком, который передает их на преобразователь, и на экране аппарата возникает изображение сердца, всех его структур.

Методика постоянно совершенствуется. Более точные сведения дает чреспищеводный способ сканирования, когда датчик вводится на максимально близкое к сердцу расстояние – в пищевод. На экране отражается его анатомия в 2-мерном изображении с точными параметрами отдельных структур.

Новый метод, сочетающий УЗИ с допплеровским исследованием – допплерэхокардиография, позволяющая определить состояние коронарных артерий, наполнение их кровью, выявить нарушение кровообращения, определиться с наиболее подходящим методом лечения.

Какую патологию можно обнаружить?

Что может показывать УЗИ сердца у ребенка и у взрослого? Метод включает исследование структурных и функциональных параметров сердца, по изменению которых можно выявить такую патологию:

• гипертрофию (увеличение в размерах);
• изменение конфигурации органа, что характерно для пороков;
• различные врожденные пороки (дефекты перегородок, гипертрофию, аномалии сосудов и другие);
• патологию сердечных клапанов (склероз, сужение клапанных отверстий);
• опухоли;
• дистрофические изменения (миокардиодистрофию);
• воспалительный процесс (миокардит, эндокардит, перикардит);
• инфаркт миокарда — свежий и перенесенный в прошлом;
• рубцовые изменения в миокарде;
• патологию крупных сосудов (склероз аорты, легочной артерии);
• наличие тромбов в предсердиях;
• функциональную недостаточность сердечного выброса;
• нарушение коронарного кровообращения (ишемическую болезнь сердца).

По сути ультразвуковое исследование дает ответ на вопрос, почему у больного возникает та или иная симптоматика, то есть выявляет ее причины.

Показания для УЗИ-диагностики сердца

Ультразвуковое сканирование сердца назначается в следующих случаях:

• при стенокардии – болях в сердце при стрессе, физической нагрузке;
• когда болит за грудиной;
• при повторяющихся приступах головокружения, обмороках, потере сознания;
• если часто бывает тахикардия — сердцебиение;
• при перебоях в области сердца;
• когда на ЭКГ выявлены экстрасистолы и другие нарушения ритма, блокады;
• гипертоникам с высоким артериальным давлением;
• когда слышны шумы при аускультации;
• новорожденным с подозрением на врожденный порок сердца;
• для контроля за динамикой лечения после инфаркта, кардиологических операций;
• при медицинском осмотре у лиц старше 40 лет.

Процедуру можно сделать не только в платных клиниках, но и в государственных бесплатно, если имеется полис ОМС и направление от кардиолога, потому что она входит в перечень медицинских услуг, оплачиваемых из федерального бюджета.

Нормальные величины размеров структур сердца

Существуют единые общепринятые средние показатели различных сердечных параметров, утвержденные всемирной организацией здравоохранения, они разработаны с учетом возраста и пола. Это – нормальные показатели, которые являются ориентиром при расшифровке УЗИ сердца, заложены в программу анализатора ультразвукового сканера.

Показатели и их параметры у взрослых и у детей

Параметры УЗИ здорового сердца и отдельных его структур у взрослого, используемые при расшифровке, представлены в таблице:

Наименование параметра сердца	Норма для мужчин	Норма для женщин
ММЛЖ — масса миокарда левого желудочка	135-180 г	95-142 г
ИМЛЖ — индекс массы левого желудочка	71-92 г/м2	71-88 г/м2
КСР – конечный систолический размер ЛЖ	31-42 мм	31-42 мм
КДР — конечный диастолический размер	46-58 мм	45-58 мм
Толщина стенки ЛЖ в диастоле	до 11 мм	до 10 мм
Объем выброса крови при систоле ЛЖ	60-100 мл	60-100 мл
Толщина стенки ПЖ — правого желудочка	5 мм	4,8- 5 мм
Размер ЛП — левого предсердия	18,5-33 мм	17,5-33 мм
Конечный диастолический объем ЛП	50-82 мл	38-57 мл
Конечный диастолический объем ПП -правого предсердия	20-100 мл	20-100 мл
Толщина МЖП — межжелудочковой перегородки в систолу	5-9,5 мм	5-9,0 мм
Толщина МЖП в диастолу	7,5-11 мм	7,5-11 мм
Площадь отверстия аорты	20-35 мм2	20-35 мм2
Толщина наружной оболочки перикарда	1,2-1,7 мм	1,2-1,7 мм
Объем жидкости в полости перикарда	10-30 мл	10-30 мл

Это — лишь основные показатели ультразвукового сканирования, существует и множество других параметров структуры и функции, состояния клапанов, сосудов, зависящие от особенностей методики исследования (в 2-мерно или 3-мерном формате, УЗИ-допплер).

У детей в связи с быстрым ростом и развитием организма диапазон сердечных параметров очень вариабелен. В нормах критериев УЗИ сердца учитываются такие возрастные категории: новорожденные до 1 месяца, каждый триместр жизни грудничка до года, дети в 1-3 года, 3-6 лет, 6 -10 лет, 10-14 лет. После 14 лет все параметры оцениваются, как у взрослых с различием по полу.

Нормы эхокардиографии и расшифровка результатов

Ультразвуковое исследование сердца или электрокардиография (Эхо КГ) – наиболее распространенные диагностические методы, используемые в медицинской практике. В статье рассмотрим, какие данные удается получить во время сеанса, а также такие особенности процедуры, как нормы эхокардиографии и расшифровку результатов.

Показания к проведению

Электрокардиография используется для выявления различных патологий, врожденных и приобретенных пороков сердца. Среди показаний к проведению этого метода выделяют следующие:

• быстрая утомляемость, головокружения, потеря сознания;
• отеки, сухой кашель, не связанный с простудными заболеваниями, отдышка;
• болевые ощущения в области груди, особенно с левой стороны;
• увеличение печени, холодные конечности, ощущение сильного биения сердца или, наоборот, его замирание;
• шумы в сердце, отклонение от нормы показателей кардиограммы.

В обязательном порядке исследование с помощь ультразвука проводится среди пациентов с ревматизмом, при подозрении на врожденные или приобретенные пороки миокарда, для выявления причин приступов тахикардии. ЭхоКГ помогает следить за динамикой показателей сердечной деятельности во время осуществления терапии того или иного заболевания.

Что видит специалист

Во время проведения эхокардиографии врач может оценить работу сердца по нескольким критериям. Каждый из них имеет определенные нормы, а отклонение в ту или другую сторону свидетельствует о наличии различных патологий.

УЗИ позволяет оценить такие показатели:

Советуем прочитать:Как расшифровать кардиограмму

• основные характеристики камер сердца;
• характеристики желудочков и предсердий;
• функционирование клапанов и их состояние;
• состояние стенок сосудов;
• направление и интенсивность тока крови;
• особенности сердечных мышц в период расслабления и сокращения;
• есть ли экссудат в околосердечной сумке.

Для постановки диагноза врачи используют определенные нормы эхокардиографии, но иногда допускаются незначительные отклонения в ту или другую сторону. Это зависит от возраста, веса больного и других индивидуальных особенностей.

Важно! Интерпретацией полученных результатов должен заниматься исключительно кардиолог. Получив заключение в руки, не стоит пытаться самостоятельно установить диагноз.

Какие сокращения используются в протоколе

Получив в руки заполненный специалистом протокол ЭхоКГ, пациент сталкивается с непонятными для себя сокращениями. Например, СДЛА – это среднее давление в легочной артерии, КО и ДО – это короткая и длинная ось. Наиболее часто используемые сокращения можно увидеть на рисунке.

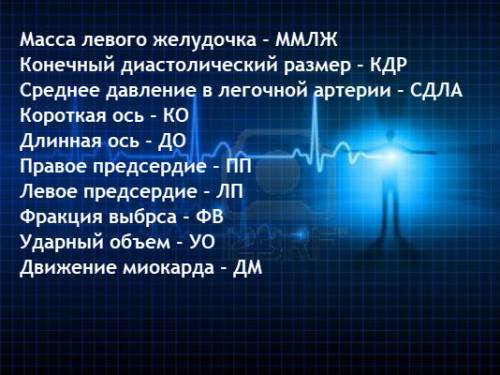

Основные сокращения, которые указывают в протоколе УЗИ

В большинстве случаев поставить диагноз только по результатам протокола невозможно. Специалист учитывает такие особенности, как показатели УЗИ, анамнез пациента, хронологию и интенсивность развития симптомов, другие нюансы. В комплексе эти данные помогают с точностью определить ту или иную патологию.

Основные понятия и нормы УЗИ для взрослого

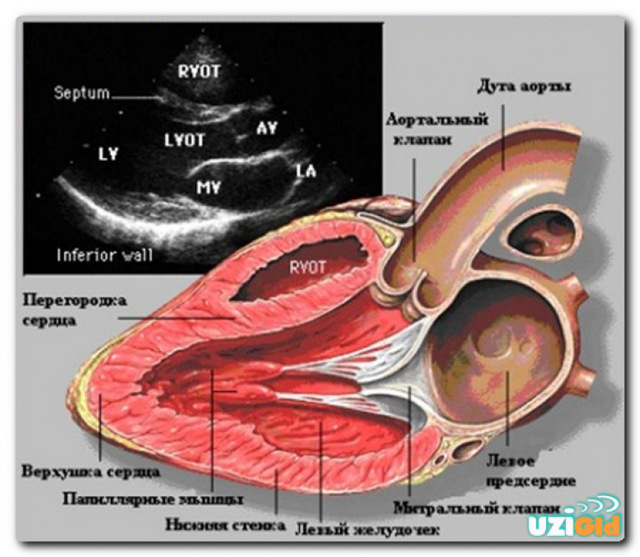

Сердце состоит из нескольких отделов, каждый из которых играет важную роль. Нарушение функционирования любой из камер может спровоцировать сердечную недостаточность и другие тяжелые осложнения. Состоит орган из левого и правого предсердия, желудочков и клапанов.

Эхокардиографический метод диагностики позволяет визуализировать состояние этого органа, увидеть работу клапанов, толщину миокарда, скорость и направление тока крови, наличие сужения сосудов и тромбов в них.

Четких границ в этой области нет, так как каждый организм индивидуален. Но определенные нормативы все же существуют. Для взрослого человека показатели должны быть следующими:

• в фазе систолы и диастолы толщина стенки левого желудочка – 10–16 и 8–11 мм;
• стенка правого желудочка не должна быть расширенная и выходить за границы от 3 до 5 мм;
• межжелудочковая перегородка в фазе диастолы и систолы – 6–11 и 10–15 мм;
• окружность аорты – от 18 до 35 мм;
• у женщин и мужчин общая масса миокарда должна составлять от 90–140 г и 130–180 г;
• частота сердечных ударов – 75–90;
• фракция выброса не должна быть менее 50%.

Кроме этого, оцениваются такие параметры у взрослых пациентов, как объем жидкости в сердечной сумке (35 кв.мл), диаметр аортального клапана не должен превышать полтора сантиметра, открытие митрального клапана (4 кв.см).

Нормы показателей у новорожденных

Эхокардиография часто проводиться среди новорожденных. Этот метод позволяет выявить отклонения в работе органа и его пороки. Расшифровка эхокардиографии у детей – это сложный процесс, которым занимается синолог.

Нормальные показатели обследования с помощью ультразвука у малышей после рождения определяются по специальной таблице.

При этом конечно-диастолический размер левого желудочка у мальчиков должен находиться в пределах от 17 до 22 мм, а у девочек – от16 до 21 мм.

Такой показатель, как конечно-систолический объем левого желудочка у малышей обоих полов колеблется в пределах от 11 до 15 мм. Диаметр правого желудочка у мальчиков не должен нарушать границ от 6 до 14 мм, у девочек – от 5 до 13 мм.

Размер левого предсердия у мальчиков должен составлять от 12 до 17 мм, у девочек – от 11 до 16 мм.

УЗИ сердца у новорожденных помогает выявить различные пороки Важный показатель – это состояние перегородки между левым и правым желудочком. Она не должна быть гипертрофирована, в противном случае это говорит о наличии порока.

Еще один жизненно важный показатель – фракция выброса сердца. Под этим понятием подразумевают объем крови, которую выталкивает левый желудочек. Она должна составлять от 65 до 75%. В то время как скорость передвижения крови через клапан легочной артерии – 1.4–1.6 мм/с.

С возрастом эти показатели изменяются. После 14 лет нормы ребенка соответствуют взрослым.

Важно! УЗИ сердца ребенка иногда проводится внутриутробно. Этот способ диагностики позволяет выявить различные пороки на раннем этапе развития, подобрать необходимое лечение.

В каких случаях необходимо дополнительное обследование

Иногда результаты, полученные с помощью УЗИ, не позволяют поставить точный диагноз. Дополнительное обследование назначают пациентам при таких нарушениях:

• подозрение на легочную гипертензию возникает при обнаружении таких признаков, как медленное раскрытие клапана аорты, его закрытие во время фазы систолы, патологически увеличенный выброс правого сердечного желудочка, отклонение от нормы толщины стенки желудочков;
• на артериальный порок открытого типа может указывать увеличение стенки предсердия и желудочков, движение крови из аорты в легочную артерию. При обнаружении таких признаков больному требуется пройти дополнительные методы обследования;
• о дефекте перегородки, разделяющей желудочки, говорит утолщение стенок органа, задержка развития у пациента, попадание крови из левого желудочка в правый;
• нарушение целостности клапанов и их разветвления нередко свидетельствует о развитии эндокардита инфекционного происхождения;
• при уменьшении количества сердечных сокращений, снижении фракции выброса и увеличении объема камер органа возникает подозрение на воспалительный процесс миокарда;
• о возникновении экссудативного перикардита свидетельствует чрезмерное количество жидкости в сердечной сумке.

Эхокардиография – это метод выявления многих болезней сердца

Об инфаркте миокарда часто свидетельствует замедленное сокращение участков миокарда. Утолщение стенок левого желудочка и предсердия, слабое сжатие створок митрального клапана говорит о его пролапсе.

Распространенные диагнозы

Расшифровка ЭхоКГ позволяет выявить различные нарушения в работе сердечно-сосудистой системы. Рассмотрим наиболее часто встречающиеся диагнозы со стороны функционирования сердца и сосудов.

Сердечная недостаточность

Сердечной недостаточностью называют заболевание, при котором жизненно важный орган человека не может полноценно выполнять свои функции. То есть нарушена сократительная деятельность сердца, соответственно, в артерии выталкивается недостаточное количество крови.

К причинам этой патологии относят ишемическую болезнь, различные врожденные и приобретенные пороки. Пациент при этом состоянии испытывает хроническую усталость, загрудинные боли, отдышку. Часто развиваются симптомы в виде онемения конечностей, отеков, покалывания в руках и ногах.

Сердечная недостаточность считается одним из самых распространенных заболеваний, поражает людей преимущественно старшего возраста.

Аритмии

Нарушение частоты сокращения сердечной мышцы в большую или меньшую сторону в медицинской практике характеризуется как аритмия. Различают патологические и физиологические аритмии.

Физиологические являются нормой, возникают у пациентов при сильных физических нагрузках, стрессах, употреблении алкоголя и других состояниях.

Патологические несут опасность для жизни и здоровья, являются следствием тех или иных болезней.

Основные проявления этого состояния – отдышка, учащенное или замедленное сердцебиение, головокружения, потери сознания. С помощью эхокардиографии удается выявить описываемое заболевание, подобрать необходимое лечение.

Предынфарктное состояние и инфаркт

С помощью УЗИ сердца специалист может расшифровать предынфарктное состояние. При этом сильно нарушена сократительная способность миокарда, снижается скорость тока крови в отделах органа.

Сам инфаркт сопровождается развитием ишемического некроза, нередко при отсутствии своевременной медицинской помощи ведет к смерти больного.

С помощью УЗИ удается диагностировать предынфарктное состояние

Артериальная гипертензия

В норме артериальное давление человека не должно превышать показатели 120/80 мм рт. ст. При стойком повышении этих цифры за пределы нормы принято говорить о развитии артериальной гипертензии или гипертонической болезни.

• К симптомам патологии относят сильные головные боли, тошноту, слабость, отдышку, шум в ушах и мушки в глазах.
• На УЗИ заболевание можно проследить по наличию таких признаков, как стеноз аортального и двустворчатого клапана, атеросклероз корня аорты.
• Лечение больных проводится с помощью гипотензивных препаратов, реже требуется операция.

Вегетососудистая дистония

При вегетососудистой дистонии у человека нарушается процесс регуляции сосудистого тонуса вегетативной нервной системы. Болезнь сопровождается частыми головными болями, потливостью, болью в области грудины, холодом в конечностях, периодическими обморочными или предобморочными состояниями.

Диагностируется патология с помощью эхокардиографии, электрокардиографии и других методик.

Болезни воспалительного характера

Воспалительные заболевания миокарда возникают на фоне поражения тканей органа бактериальными инфекциями. Здесь речь идет об эндокардите, перикардите и некоторых других.

Эти состояния могут возникать как самостоятельные болезни и в роли осложнений других патологий. Независимо от причин происхождения воспаление требует немедленного медицинского лечения.

Пороки сердца

Во время проведения ЭхоКГ врач может выявить различные врожденные или приобретенные сердечные пороки. Все они делятся по определенным принципам, носят простой или сложный характер. При этом могут поражаться клапаны, перегородки и другие отделы органа.

С помощью УЗИ специалист оценивает состояние и размер желудочков, перегородок, деятельность клапанов и прочие характеристики. Своевременно выявить пороки с помощью эхокардиографии можно у ребенка еще в утробе матери. Эта техника успешно применяется в период беременности, является достаточно безопасной и информативной.

Важно! При обнаружении у себя любых тревожных проявлений рекомендуется пройти обследование с помощью УЗИ.

Эхокардиография – это один из наиболее часто используемых методов диагностики сердечно-сосудистых патологий. Специальное оборудование позволяет выявить нарушения работы жизненно важного органа у детей и взрослых на ранних этапах развития. Это помогает подобрать нужное лечение, предотвратить опасные для здоровья осложнения.

Расшифровка УЗИ сканирования сердца

Вне зависимости от болезни сердца, выделяют два основных метода инструментальной диагностики, которые достаточно информативны и доступны населению.

ЭКГ позволяет оценить наличие патологий в проведении импульса и создать общее представление о состоянии органа.

С помощью УЗИ сердца можно оценить его строение, размеры составных частей (стенок, клапанов, перегородок), отследить перемещение крови по отделам и обнаружить любые объемные образования (опухоли, абсцессы, фибринозные наложения и так далее).

Качество УЗИ зависит не только от техники проведения, но и от расшифровки результатов. При ошибочной интерпретации показателей, возможна постановка неправильного диагноза и выбор неадекватной тактики лечения.

Несмотря на то, что при знании норм любой человек сможет определить наличие отклонений, только специалист может предположить определенное заболевание, основываясь на этих данных.

Поэтому важно, чтобы расшифровку по результатам диагностики производил только квалифицированный врач.

Нормальные результаты УЗИ

Функция сердца существенно зависит от возраста пациента, поэтому нормы показателей отличаются у взрослой группы населения и детей. Нормальный объем сердца и крупных сосудов у ребенка значительно меньше, при большей скорости кровотока. К 18 годам, при отсутствии поражений этих органов, происходит их постепенное увеличение со снижением средней скорости.

Норма УЗИ у взрослых

С помощью УЗИ оценивают строение и размеры всех основных элементов сердца: 2-х предсердий и 2-х желудочков (правых и левых), их стенок и межжелудочковую перегородку. Необходимо отметить, что некоторые образования изменяются, в зависимости от того сокращается (систола) или расслабляется (диастола) сердце. Это левый желудочек и межжелудочковая перегородка.

В соответствии с данными профессора С.И. Пиманова, следует считать нормальными следующие показатели при расшифровке:

• Размер полости ЛП (левого предсердия) – от 8-ми до 40 мм;
• Размер полости ПЖ (правого желудочка) — от 9-ти до 30-ти мм;
• Размер полости ЛЖ (левого желудочка) – до 41 мм (систолический), до 57 мм (диастолический);
• Толщина стенки (задней) ЛЖ — 12-18 мм (систолический), 7-12 (диастолический);
• Толщина МЖ (межжелудочковой перегородки) -11-16 мм (систолический), 7-12 мм (диастолический);
• Размеры аорты (восходящего отдела) – до 40 мм;
• Размеры легочной артерии (начального отдела) – от 18-ти до 28 мм.

Обычное УЗИ, как правило, дополняется доплерометрией – это метод определения скорости перемещения крови по отделам сердца. С помощью него, делают вывод о состоянии клапанного аппарата и способности сердца к сокращению.

Скорость кровотока определяется в проекции какого-либо клапана и в конечных отделах сердца (выход левого желудочка в аорту):

• Трансмитральный ток (через двустворчатый клапан) — 0,6-1,3 метров/сек;
• Транскуспидальный ток (через трехстворчатый клапан) — 0,3-0,7 метров/сек;
• Транспульмональный ток (через легочный клапан) — 0,6-0,9 метров/сек;
• Ток в конечных отделах сердца (через аортальный клапан) — 0,7-1,1 метров/сек.

Как правило, вышеперечисленных показателей достаточно для постановки диагноза. Дополнительно возможно оценить объем выброса крови левого желудочка (норма 3,5-5,5 л/минуту), высчитать сердечный индекс (норма 2,6-4,2 л/минуту*м2) и другие характеристики работы сердца.

Для оценки динамики болезней, УЗИ обязательно проводят несколько раз. Интервал зависит от времени терапии и состояния пациента. Количество ультразвуковых обследований не ограничено для больного, так как метод не имеет противопоказаний и негативного влияния на организм.

Норма УЗИ у детей

Расшифровка проведенной ультразвуковой диагностики у детей имеет особенности. Нормальный показатель определяется в соответствии с площадью тела ребенка. Чтобы ее определить, достаточно воспользоваться готовыми формулами подсчета (необходимые параметры – рост в см и вес в кг).

Определив нужные границы нормы УЗИ, можно сделать заключение о наличии/отсутствии патологий при расшифровке данных:

Площадь поверхности тела (м 2 )ПоказателиНормы (мм)

Меньше 0,5	Размер полости ПЖ	41334
Размер левого желудочка (в диастолу)	13-32
Толщина стенки ЛЖ и межжелудочковой перегородки	42525
Размер полости левого предсердие	45474
Аорта (восходящий отдел)	42186
0,6-1,0	Размер полости ПЖ	43191
Размер левого желудочка (в диастолу)	24-42
Толщина стенки ЛЖ и межжелудочковой перегородки	42556
Размер полости левого предсердие	18-28
Аорта (восходящий отдел)	14-22
1,1-1,5	Размер полости ПЖ	42917
Размер левого желудочка (в диастолу)	33-47
Толщина стенки ЛЖ и межжелудочковой перегородки	42588
Размер полости левого предсердие	20-30
Аорта (восходящий отдел)	17-27
Более 1,5	Размер полости ПЖ	42948
Размер левого желудочка (в диастолу)	42-52
Толщина стенки ЛЖ и межжелудочковой перегородки	42589
Размер полости левого предсердие	21-37
Аорта (восходящий отдел)	20-28

Помимо показателей УЗИ, отражающих структуру сердца, детям также показано проведение доплерометрии. Средняя скорость движения крови их несколько выше, чем во взрослом организме, что необходимо учитывать при расшифровке:

• Трансмитральный ток — 0,8-1,3 метров/сек;
• Транскуспидальный ток — 0,5-0,8 метров/сек;
• Транспульмональный ток — 0,7-1,1 метров/сек;
• Ток в конечных отделах сердца — 0,7-1,2 метров/сек.

Оценка этих показателей не зависит от площади тела и является универсальной при возрасте до 18 лет.

Очевидно, что без проведения УЗИ и его расшифровки нельзя считать полноценной диагностику патологий сердца.

Небольшая стоимость исследования, высокая скорость выполнения (10-15 минут), наличие ультразвуковых аппаратов на периферии позволяет каждому больному пройти через это исследование.

Оно позволяет оценить не только строение всех элементов сердца, но и его сократительную способность. Сочетание информативности и доступности делает этот метод ведущим в первичной диагностики сердечно-сосудистых болезней.

Узи сердца: расшифровка, норма

Если Вы уже проходили ультразвуковое исследование почек или, например, органов брюшной полости, то Вы помните, что для примерной расшифровки их результатов чаще всего не приходится обращаться к доктору – основную информацию можно узнать и до посещения врача, при самостоятельном прочтении заключения. Результаты УЗИ сердца не так просты для понимания, поэтому разгадать их бывает непросто, особенно если разбирать каждый показатель по циферке.

Можно, конечно, просто посмотреть на последние строки бланка, где написано общее резюме по исследованию, но это тоже не всегда проясняет ситуацию. Чтобы Вы лучше смогли разобраться в полученных результатах, приведем основные нормы УЗИ сердца и возможные патологические изменения, которые можно установить этим методом.

Нормы в УЗИ для камер сердца

Для начала приведем несколько цифр, которые обязательно встречаются в каждом заключении доплер-эхокардиографии. Они отражают различные параметры строения и функции отдельных камер сердца.

Если Вы – педант, и ответственно подходите к расшифровке своих данных, уделите этому разделу максимальное внимание. Пожалуй, здесь Вы встретите наиболее подробные сведения, в сравнении с другими интернет-источниками, предназначенными для широкого круга читателей.

В разных источниках данные могут несколько различаться; здесь приведены цифры по материалам пособия «Нормы в медицине» (Москва, 2001).

• Параметры левого желудочка
• Масса миокарда левого желудочка: мужчины – 135-182 г, женщины – 95-141 г.
• Индекс массы миокарда левого желудочка (в бланке часто обозначается как ИММЛЖ): мужчины 71-94 г/м2, женщины 71-89 г/м2.
• Конечно-диастолический объем (КДО) левого желудочка (объем желудочка, который он имеет в состоянии покоя) : мужчины – 112±27 (65-193) мл, женщины 89±20 (59-136) мл
• Конечно-диастолический размер (КДР) левого желудочка (размер желудочка в сантиметрах, который он имеет в состоянии покоя): 4,6 – 5,7 см
• Конечный систолический размер (КСР) левого желудочка (размер желудочка, который он имеет во время сокращения): 3,1 – 4,3 см
• Толщина стенки в диастолу (вне сокращений сердца): 1,1 см

При гипертрофии – увеличении толщины стенки желудочка, обусловленной слишком большой нагрузкой на сердце – этот показатель увеличивается. Цифры 1,2 – 1,4 см говорят о незначительной гипертрофии, 1,4-1,6 – о средней, 1,6-2,0 – о значительной, и величина более 2 см свидетельствует о гипертрофии высокой степени.

Фракция выброса (ФВ): 55-60%.

В состоянии покоя желудочки наполняются кровью, которая не полностью выбрасывается из них во время сокращений (систолы).

Фракция выброса показывает, какой объем крови относительно ее общего количества выбрасывает сердце при каждом сокращении, в норме это чуть больше половины.

При снижении показателя ФВ говорят о сердечной недостаточности, это значит, что орган неэффективно перекачивает кровь, и она может застаиваться.

1. Ударный объем (количество крови, которое выбрасывается левым желудочком за одно сокращение): 60-100 мл.
2. Параметры правого желудочка
3. Толщина стенки: 5 мл
4. Индекс размера 0,75-1,25 см/м2
5. Диастолический размер (размер в покое) 0,95-2,05 см
6. Параметры межжелудочковой перегородки
7. Толщина в состоянии покоя (диастолическая толщина): 0,75-1,1 см

Экскурсия (перемещение из стороны в сторону во время сокращений сердца): 0,5-0,95 см. Увеличение этого показателя наблюдается, например, при некоторых пороках сердца.

Параметры правого предсердия

Для этой камеры сердца определяется лишь значение КДО – объема в состоянии покоя. Значение менее 20 мл говорит об уменьшении КДО, показатель больше 100 мл свидетельствует о его увеличении, а КДО более 300 мл бывает при очень значительном увеличении правого предсердия.

• Параметры левого предсердия
• Размер: 1,85-3,3 см
• Индекс размера: 1,45 – 2,9 см/м2.

Скорее всего, даже очень подробное изучение параметров сердечных камер не даст Вам особенно четких ответов на вопрос о состоянии Вашего здоровья.

Вы просто сможете сравнить свои показатели с оптимальными и на этом основании сделать предварительные выводы о том, все ли у Вас в целом нормально.

За более подробной информацией обращайтесь к специалисту; для более широкого ее освещения объем этой статьи слишком мал.

Нормы в УЗИ для клапанов сердца

Что касается расшифровки результатов обследования клапанов, то она должна представлять более простую задачу. Вам будет достаточно взглянуть на общее заключение об их состоянии. Основных, самых частых патологических процессов всего два: это стеноз и недостаточность клапана.

Термином «стеноз» обозначается сужение отверстия клапана, при котором выше лежащая камера сердца с трудом прокачивает через него кровь и может подвергаться гипертрофии, о которой мы говорили в предыдущем разделе.

Недостаточность – это противоположное состояние. Если створки клапана, в норме препятствующие обратному току крови, по каким-то причинам перестают выполнять свои функции, кровь, прошедшая из одной камеры сердца в другую, частично возвращается обратно, снижая эффективность работы органа.

В зависимости от тяжести нарушений, стеноз и недостаточность могут быть 1,2 или 3 степени. Чем выше степень, тем серьезнее патология.

Иногда в заключении УЗИ сердца можно встретить такое определение, как «относительная недостаточность». При данном состоянии сам клапан остается нормальным, а нарушения кровотока возникают из-за того, что патологические изменения происходят в смежных камерах сердца.

Нормы в УЗИ для перикарда

Перикард, или околосердечная сумка – это «мешок», который окружает сердце снаружи. Он срастается с органом в области отхождения сосудов, в его верхней части, а между ним и самим сердцем имеется щелевидная полость.

Наиболее частая патология перикарда – это воспалительный процесс, или перикардит. При перикардите между околосердечной сумкой и сердцем могут формироваться спайки и накапливаться жидкость. В норме ее 10-30 мл, 100 мл говорит о небольшом накоплении, а свыше 500 – о значительном накоплении жидкости, что может приводить к затруднению полноценной работы сердца и его сдавливанию…

Чтобы освоить специальность кардиолога, человек вначале должен в течение 6 лет учиться в университете, а затем на протяжении минимум года отдельно изучать кардиологию.

Квалифицированный врач обладает всеми необходимыми знаниями, благодаря которым он сможет не только без труда расшифровать заключение к УЗИ сердца, но и поставить на его основании диагноз и назначить лечение.

По этой причине расшифровку результатов такого сложного исследования, как ЭХО-кардиография, следует предоставить профильному специалисту, а не пытаться сделать это самостоятельно, долго и безуспешно «ковыряясь» в цифрах и пытаясь понять, что означают те или иные показатели.

Это сэкономит Вам очень много времени и нервов, так как Вам не придется переживать по поводу своих, вероятно, неутешительных и, еще более вероятно, неправильных выводов о состоянии Вашего здоровья.

Результаты УЗИ сердца: расшифровка и таблица с нормальными показателями

Исследование внутренних органов с помощью ультразвука считается одним из основных методов диагностики в различных областях медицины. В кардиологии УЗИ сердца, больше известно как эхокардиография, которая позволяет выявить морфологические и функциональные изменения в работе сердца, аномалии и нарушения в клапанном аппарате.

Эхокардиография (Эхо КГ) — относится к неинвазывным методам диагностики, которая обладает большой информативностью, безопасностью и проводится для людей разной возрастной категории, включая новорожденных детей и беременных женщин. Данный метод обследования не требует специальной подготовки и может проводиться в любое удобное время.

В отличие от рентгенологического обследования, (Эхо КГ) можно проводить несколько раз. Оно полностью безопасно и позволяет лечащему врачу следить за здоровьем пациента и динамикой сердечных патологий. В период обследования используют специальный гель, который позволяет ультразвуку лучше проникать в сердечные мышцы и другие структуры.

Общее описание

Эхокардиография (ЭхоКГ) — это метод исследования морфологических и функциональных изменений сердца и его клапанного аппарата при помощи ультразвука. Эхокардиографический метод исследования позволяет:

• Количественно и качественно оценить функциональное состояние ЛЖ и ПЖ.
• Оценить региональную сократимость ЛЖ (например, у больных ИБС).
• Оценить ММЛЖ и выявить ультразвуковые признаки симметричной и асимметричной гипертрофии и дилатации желудочков и предсердий.
• Оценить состояние клапанного аппарата (стеноз, недостаточность, пролапс клапана, наличие вегетаций на створках клапана и т.д.).
• Оценить уровень давления в ЛА и выявить признаки легочной гипертензии.
• Выявить морфологические изменения перикарда и наличие жидкости в полости перикарда.
• Выявить внутрисердечные образования (тромбы, опухоли, дополнительные хорды и т.д.).
• Оценить морфологические и функциональные изменения магистральных и периферических артерий и вен.

Показания к эхокардиографии:

• подозрение на наличие приобретенных или врожденных пороков сердца;
• аускультация сердечных шумов;
• лихорадочные состояния неопределенной причины;
• изменения на ЭКГ;
• перенесенный инфаркт миокарда;
• повышение артериального давления;
• регулярные спортивные тренировки;
• подозрение на наличие опухоли сердца;
• подозрение на аневризму грудного отдела аорты.

Основные причины локальных нарушений сократимости миокарда ЛЖ:

Наиболее частые причины нарушения систолической функции ПЖ:

• Недостаточность трехстворчатого клапана.
• Легочное сердце.
• Стеноз левого атриовентрикулярного отверстия (митральный стеноз).
• Дефекты межпредсердной перегородки.
• Врожденные пороки сердца, сопровождающиеся выраженной легочной артериальной гортензией (например, ДМЖП).
• Недостаточность клапана ЛА.
• Первичная легочная гипертензия.
• Острый ИМ правого желудочка.
• Аритмогенная дисплазия ПЖ и др.

Увеличение нормальных показателей наблюдается, например, при некоторых пороках сердца.

Определяется лишь значение КДО — объема в состоянии покоя. Значение менее 20 мл говорит об уменьшении КДО, показатель больше 100 мл свидетельствует о его увеличении, а КДО более 300 мл бывает при очень значительном увеличении правого предсердия.

Эхокардиографическое исследование клапанного аппарата позволяет выявить:

• сращение створок клапана;
• недостаточность того или иного клапана (в том числе признаки регургитации);
• дисфункцию клапанного аппарата, в частности папиллярный мышц, ведущую к развитию пролабирования створок;
• наличие вегетации на створках клапанов и другие признаки поражения.

Наличие в полости перикарда 100 мл жидкости говорит о небольшом накоплении, а свыше 500 — о значительном накоплении жидкости, что может приводить к сдавливанию сердца.

Параметры левого желудочка:

• Масса миокарда левого желудочка: мужчины — 135-182 г, женщины — 95-141 г.
• Индекс массы миокарда левого желудочка (в бланке часто обозначается как ИММЛЖ): мужчины 71-94 г/м 2 , женщины 71-89 г/м 2 .
• Конечно-диастолический объем (КДО) левого желудочка (объем желудочка, который он имеет в состоянии покоя) : мужчины — 112±27 (65-193) мл, женщины 89±20 (59-136) мл.
• Конечно-диастолический размер (КДР) левого желудочка (размер желудочка в сантиметрах, который он имеет в состоянии покоя): 4,6-5,7 см.
• Конечный систолический размер (КСР) левого желудочка (размер желудочка, который он имеет во время сокращения): 3,1-4,3 см.
• Толщина стенки в диастолу (вне сокращений сердца): 1,1 см. При гипертрофии — увеличении толщины стенки желудочка, обусловленной слишком большой нагрузкой на сердце — этот показатель увеличивается. Цифры 1,2-1,4 см говорят о незначительной гипертрофии, 1,4-1,6 — о средней, 1,6-2,0 — о значительной, и величина более 2 см свидетельствует о гипертрофии высокой степени.
• Фракция выброса (ФВ): 55-60%. Фракция выброса показывает, какой объем крови относительно ее общего количества выбрасывает сердце при каждом сокращении, в норме это чуть больше половины. При снижении показателя ФВ говорят о сердечной недостаточности.
• Ударный объем (УО) — количество крови, которое выбрасывается левым желудочком за одно сокращение: 60-100 мл.

Параметры правого желудочка:

• Толщина стенки: 5 мл.
• Индекс размера 0,75-1,25 см/м 2 .
• Диастолический размер (размер в покое) 0,95-2,05 см.

Параметры межжелудочковой перегородки:

• Толщина в состоянии покоя (диастолическая толщина): 0,75-1,1 см. Экскурсия (перемещение из стороны в сторону во время сокращений сердца): 0,5-0,95 см.

Параметры левого предсердия:

• Размер: 1,85-3,3 см.
• Индекс размера: 1,45-2,9 см/м 2 .

Нормы для клапанов сердца:

Нормы для перикарда:

• В полости перикарда в норме не более 10-30 мл жидкости.

Показания к проведению

Эхо КГ делают всем пациентам с подозрением на сердечные заболевания.

Такие люди обычно приходят к кардиологу с жалобами на сильное сердцебиение, дискомфорт или боль в груди, утомляемость, отеки, одышку. Это типичные симптомы хронической сердечной недостаточности.

Также на УЗИ могут направить человека, у которого выявили отклонения на ЭКГ, даже если какие-либо неприятные симптомы отсутствуют.

Эхо КГ желательно проходить в профилактических целях:

• раз в 1–2 года здоровым детям и молодым взрослым;
• раз в год – спортсменам;
• раз в полгода-год людям старше 60 лет;
• раз в 6 месяцев тем, кто страдает хроническими сердечно-сосудистыми заболеваниями, и тем, у кого есть небольшие врожденные пороки сердца, протекающие бессимптомно;
• всем беременным женщинам (УЗИ сердца матери обязательно и, если есть показания, УЗИ сердца плода).

Заболевания, при которых врач может назначить эхокардиографию

• Выявляются гидроперикард, патология клапанного аппарата.
• ЭхоКГ проводится для выявления осложнений.
• При ЭхоКГ выявляются экссудативный перикардит, патология клапанов.
• Выявляются дилатация камер сердца, пороки клапанного аппарата.
• Ультразвуковое исследование — один из самых безопасных и информативных видов диагностики.

Эта методика использует ультразвук для того, чтобы получать точное изображение органов и структур организма. С помощью специальных датчиков регистрируются отраженные ультразвуковые волны, и на основе этого формируется изображение на экране.

Но чтобы прочесть полученную информацию и понять, что происходит с сердцем, необходима расшифровка УЗИ сердца

При проведении ЭхоКГ для получения полного представления о состоянии сердца обычно параллельно снимаются показания электрокардиограммы. В результате исследование дает довольно точное представление о наличии функциональных и морфологических изменений сердечной мышцы и клапанного аппарата.

При таких симптомах как учащенное сердцебиение, загрудинные боли, слабость, отеки конечностей для диагностики состояния может назначаться УЗИ сердца. Расшифровка полученных данных покажет, в каком состоянии находится сердце, и является ли оно причиной вышеперечисленных симптомов.

При подозрении на инфаркт, симптомах аневризмы аорты расшифровка УЗИ сердца сможет дать информацию, которая поможет быстро отреагировать на возникшую патологию, подобрать оптимальное лечение и сохранить жизнь пациенту.

Какие показатели содержит эхокардиография

Основные показатели УЗИ сердца:

• масса желудочков (левого и правого)
• размеры желудочков и предсердий
• толщина перегородки, расположенной между предсердиями
• толщина перегородки, расположенной между желудочками
• толщина стенок левого и правого желудочков
• объем левого желудочка в стадиях систолы и диастолы
• фракция выброса — показывает объем крови, который был выброшен в момент сжатия сердца
• ударный объем крови — показывает количество выталкиваемой крови
• cкорость кровотока в легочной артерии
• частота, с которой сокращается сердце
• состояние всех клапанов, включая состояние створок, наличие обратного тока крови, фиброз, кальциноз

Если после проведенного УЗИ сердца показатели нормы совпадут с вашими, значит, ваше сердце работает хорошо и поводов для беспокойства нет.

Однако если после расшифровки полученные результаты отличаются от нормы, имеют место аномалии в работе сердца и сердечно-сосудистой системы.

Показатели нормы при УЗИ сердца у взрослых

Нормы УЗИ сердца для взрослых:

• размер левого желудочка — 21-39
• масса левого желудочка — 135—182 для мужчин, 95—140 для женщин
• толщина стенки левого желудочка во время сжатия — 10-16
• толщина стенки левого желудочка в момент расслабления — 8-11
• фракционный выброс в процентах более 55
• ударный объем крови 45 -100
• количество выталкиваемой крови — от 60
• размер аорты (диаметр кольца) 20-40
• толщина стенки левого предсердия 19- 40

Что касается работы клапанов, которая отмечается на УЗИ сердца, то в норме не должно быть клапанной недостаточности.

Выделяют 4 степени нарушения смыкания створок:

• 1 степень — расхождение створок на 2—3 мм
• 2 степень — несмыкание на 3—6 мм
• 3 степень — щель 6—9 мм
• 4 степень — более 9 мм

Другой вид патологий клапанов — стеноз или чрезмерное срастание створок, мешающее нормальному току крови. Нормы УЗИ сердца, касающиеся клапанов, также показывают эту разновидность патологий.

Подготовка к проведению

Какая-либо специальная сложная подготовка не требуется.

Есть только несколько рекомендаций:

1. За сутки до процедуры лучше не употребляйте алкоголь, кофе, крепкий чай.
2. В день, когда вам делают УЗИ (или по крайней мере за 2–3 часа до него), не курите.
3. Если вы принимаете какие-либо медикаменты, предупредите об этом кардиолога, который направил вас на УЗИ сердца. Возможно, он посоветует пропустить прием лекарств в день процедуры.
4. В течение последних 10 минут перед обследованием посидите и расслабьтесь.

С собой вам нужно будет иметь простынь, чтобы постелить ее на кушетку, и полотенце, чтобы вытереть остатки геля с тела. Можно взять одно большое полотенце, оно заменит и простынь.

Какие нормальные показатели эхокардиографии у детей

Нормы ЭхоКГ у детей зависят от возрастной категории.

Нормальные показатели ЭхоКГ для грудных детей:

• размер левого желудочка в диастоле 18-24 мм для девочек и 19-25 для мальчиков
• размер левого желудочка в момент сокращения 12-17 и для девочек, и для мальчиков
• диаметр левого предсердия 12-17 девочки, 13-18 мальчики
• диаметр левого желудочка 15-13 девочки, 6-14 мальчики
• толщина перегородки между предсердиями 3-5 мм
• толщина перегородки между желудочками 2-3 мм

Однако это примерные цифры, так как у новорожденных при проведении УЗИ сердца нормальные показатели вычисляются в зависимости от массы тела ребенка.

Для каждого возраста есть свои нормальные показатели эхокардиографии. Существуют специальные таблицы, отображающие нормы ЭхоКГ у детей.

Декодирование результатов исследования

Посредством процедуры УЗИ сердца можно подробно проанализировать весь сердечный цикл – период, который состоит из одного сокращения (систола) и одного расслабления (диастола). При условии, что нормальное сердцебиение составляет около 75 ударов в минуту, длительность сердечного цикла должна быть 0,8 секунд.

Расшифровка показателей эхокардиографии производится последовательно. Каждая единица сердечной структуры описывается врачом-диагностом в протоколе исследования.

Данный протокол не является документом с окончательным заключением. Диагноз ставит кардиолог после детального анализа и сопоставления данных протокола.

Поэтому, сравнивая показатели своего УЗИ и нормативы, не следует заниматься самодиагностикой.

Нормальные показатели ультразвука представляют собой усредненное значение. На результаты оказывает влияние гендерная принадлежность и возрастная категория пациента. У мужчин и женщин отличаются показатели массы миокарда (мышечной ткани сердца) левого желудочка, коэффициент индекса этой массы, объем желудочка.

https://www.youtube.com/watch?v=DrI-_tTZHQI

Для детей существуют отдельные нормы размеров, веса, объема, и функциональности отделов сердца. При этом они различны для мальчиков и девочек, для новорожденных малышей и грудничков. У подростков с 14-летнего возраста показатели сверяют по взрослым мужским и женским нормативам.

Обозначение отделов сердца на снимке УЗИ, оценку состояния и размеров которых проводит врач-узист

В итоговом протоколе параметры оценки условно обозначаются начальными буквами своих полных названий.

О чем свидетельствуют отхождения от нормы на эхокг

Выход за рамки норм ЭхоКГ может указывать на целый ряд заболеваний сердца и сосудов.

Так отклонение от норм эхокардиографии наблюдается при:

• ишемической болезни
• сердечной недостаточности
• пороках сердца
• миокардитах, эндокардитах
• тахикардии и брадикардии
• прединфарктном состоянии

Несовпадение ваших результатов с ЭхоКГ нормами могут возникать также при ряде других заболеваний. С помощью данного обследования также можно обнаружить тромбы и аневризмы, опухоли сердца и рубцовые образования.

Если вам нужно выявить аномальные явления в функционировании сердца, то одним из наиболее подходящих для этого методов является эхокардиография.

Нормы основных показателей помогут вам сориентироваться в полученных результатах. Но все-таки лучше оставить расшифровку результатов кардиологам.

Они смогут получить из этих данных максимум информации и объяснят вам, имеют ли место какие-то нарушения.

Как правило, проведения УЗИ сердца достаточно, чтобы поставить точный диагноз и выработать тактику дальнейших действий. Однако в некоторых случаях врач может назначить дополнительные обследования.

Вне зависимости от болезни сердца, выделяют два основных метода инструментальной диагностики, которые достаточно информативны и доступны населению.

ЭКГ позволяет оценить наличие патологий в проведении импульса и создать общее представление о состоянии органа.

С помощью УЗИ сердца можно оценить его строение, размеры составных частей (стенок, клапанов, перегородок), отследить перемещение крови по отделам и обнаружить любые объемные образования (опухоли, абсцессы, фибринозные наложения и так далее).

Качество УЗИ зависит не только от техники проведения, но и от расшифровки результатов. При ошибочной интерпретации показателей, возможна постановка неправильного диагноза и выбор неадекватной тактики лечения.

Несмотря на то, что при знании норм любой человек сможет определить наличие отклонений, только специалист может предположить определенное заболевание, основываясь на этих данных.

Поэтому важно, чтобы расшифровку по результатам диагностики производил только квалифицированный врач.
