Как правильно снимать экг? калибровка, наложение электродов

Метод электрокардиографии, предполагающий регистрацию электрических полей сердца и выведение графика на дисплее или бумаге, на протяжении многих лет считается самым эффективным способом диагностики заболеваний сердца и нарушений его работы.

Благодаря электрокардиограмме, специальному графическому изображению, врач может оценить качество работы сердца и своевременно определить возможные патологии и отклонения от нормы.

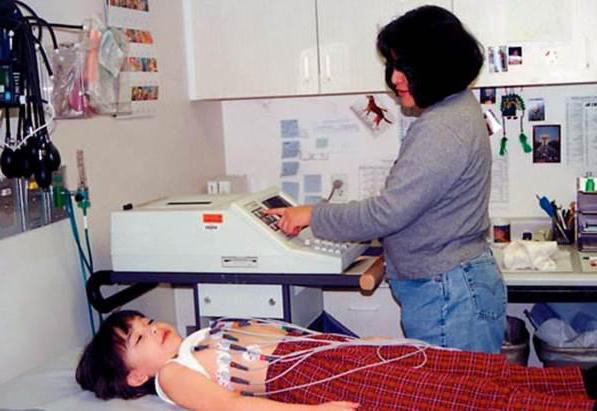

Для проведения процедуры применяется электрокардиограф, представляющий собой аппарат с регистрирующим устройством и усилителем биопотенциала сердца.

Медсестра будет допущена к работе с аппаратом ЭКГ лишь в том случае, если пройдет специальное обучение. Техника снятия электрокардиограммы требует от специалиста не только знаний и опыта, но и понимания определенных условных обозначений графического изображения.

Процедура выполняется в помещении, оснащенном специальным оборудованием, а также возле постели пациента или при работе за пределами стационара в экстренных случаях.

В кабинете, где проводится регистрация ЭКГ, обязательно соблюдаются условия: он должен располагаться далеко от источников электрических помех, кушетка должна быть покрыта одеялом с металлической заземленной сеткой.

Зачем проводится электрокардиография?

Электрокардиография является одним из обязательных пунктов любой плановой диспансеризации. Всем пациентам, даже при отсутствии жалоб и симптомов, необходимо периодически проходить диагностику, так как это позволяет своевременно обнаруживать возможные проблемы со здоровьем и сразу же приступать к лечению.

Пациентам с сердечно-сосудистыми заболеваниями электрокардиографию нужно проводить чаще для контроля работы сердца и самочувствия, а также оценки качества терапии.

Метод применяется регулярно, если у пациента имеются проблемы с давлением, ожирением, непостоянством ритма сердца.

Параметры

Список параметров, определяемых посредством электрокардиографии:

• Нарушения калиевого баланса.
• Нарушения магниевого баланса.
• Ритм сердечных сокращений.
• Зоны некроза.
• Возможные нарушения кровоснабжения миокарда.
• Утолщение стенок сердца.

Подготовка к электрокардиографии

• Специалист должен сохранить необходимые персональные данные пациента с указанием даты и времени регистрации ЭКГ, а также номер истории болезни.
• Подготовка предполагает правильное расположение пациента во время процедуры и подключение электродов. Пациенту следует лечь на кушетку. В редких случаях при определенных заболеваниях или травмах допустимо положение сидя.
• После того, как пациент примет нужное положение, медсестра очистит те участки кожи, где будут зафиксированы электроды. Для этого она использует специальное средство для обезжиривания.
• Каждый электрод обрабатывается раствором хлорида натрия. На них наносится особый гель в целях улучшения проводимости.

Что подразумевается под отведениями?

Схемы, регистрирующие различие показателей, принято называть «отведениями». Во время электрокардиографии на графическом изображении специалист отслеживает работу сердца в разных отведениях. Принято рассматривать стандартные отведения, усиленные и грудные отведения.

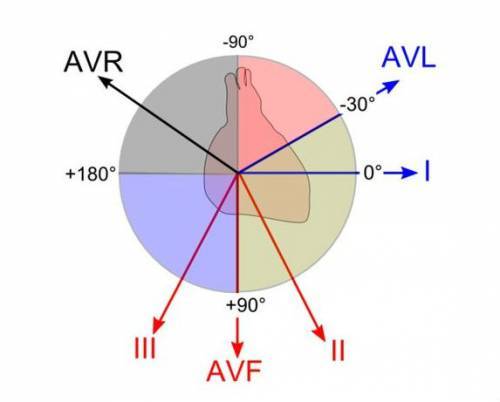

Стандартные отведения:

• I стандартное отведение – различие потенциалов на правой и левой руке.
• II стандартное отведение – различие потенциалов на левой и правой ноге.
• III стандартное отведение – различие потенциалов на левой руке и левой ноге.

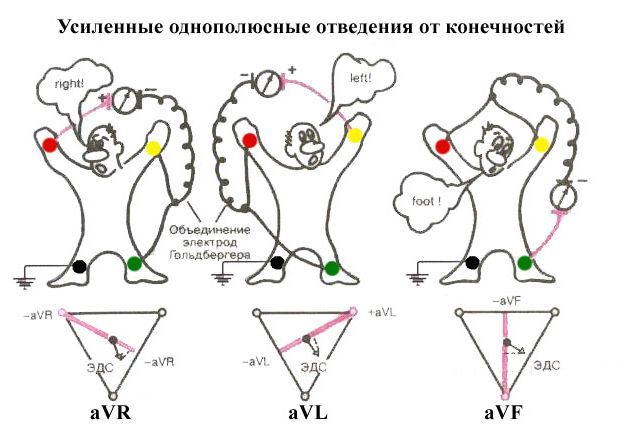

Усиленные отведения:

• AVL (левая рука).
• AVF (левая нога).
• AVR (права рука).

Грудные отведения – 6отведений V1, V2, V3, V4, V5, V6.

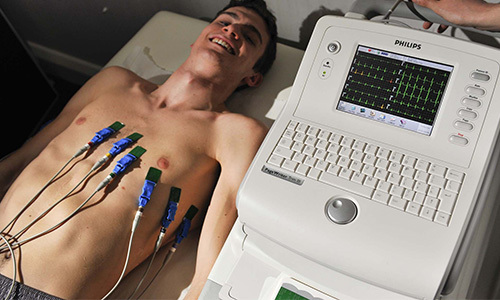

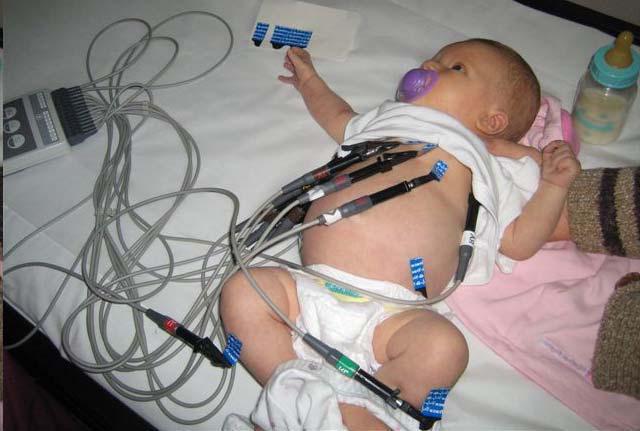

Правильная фиксация электродов

При проведении электрокардиографии используются электроды для фиксации на нижних и верхних конечностях, а также электроды для грудной клетки. От качества расположения электродов на теле пациента зависит качество восприятия электрических импульсов. Поэтому алгоритм действий должен быть максимально строгим.

Электроды для стандартных отведений имеют особые цвета:

• Права рука – красный электрод.
• Левая рука – желтый электрод.
• Правая нога – черный электрод.
• Левая нога – зеленый электрод.

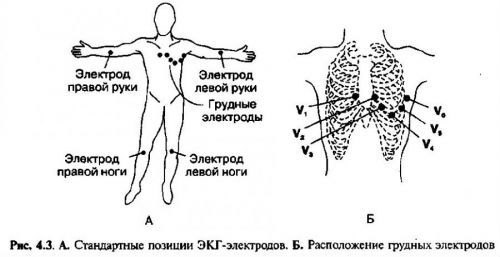

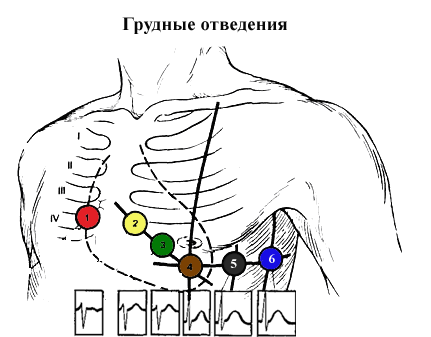

После фиксации электродов на конечностях, проводится наложение электродов на определенные области грудной клетки пациента:

• Электрод V1 – область на уровне четвертого межреберного промежутка с правой стороны от грудины.
• Электрод V2 – область на уровне четвертого межреберного промежутка с левой стороны от грудины.
• Электрод V4 фиксируется раньше, чем V3. Электрод V4 должен быть прикреплен в области пятого межреберного промежутка с левой стороны, при этом учитывается среднеключичная линия.
• Электрод V3 – область между электродами V2 и V4.
• Электрод V5 – область пятого межреберного промежутка, при этом учитывается передняя подмышечная линия.
• Электрод V6 – область на уровне пятого межреберья (по центру подмышечной линии).

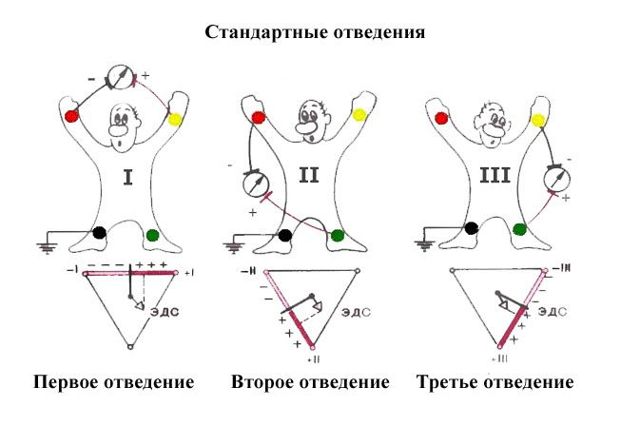

Регистрация отведений

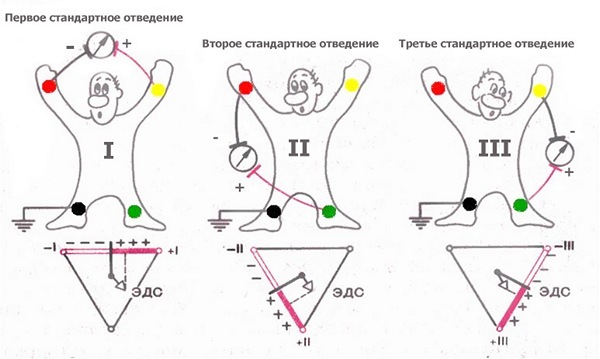

При регистрации стандартных отведений расположение электродов должно быть следующим:

• Первое стандартное отведение: правая рука (-), левая рука (+).
• Второе стандартное отведение: правая рука (-), левая нога (+).
• Третье стандартное отведение: левая нога (+), левая рука (-).

Пациент должен находиться в состоянии покоя. Специалист просит его не нервничать и не двигаться. Затем осуществляется запись ЭКГ в I, II и III отведениях, после этого запись в усиленных и грудных отведениях. При этом в каждом отведении регистрируется от 4 сердечных циклов.

Как интерпретировать ЭКГ?

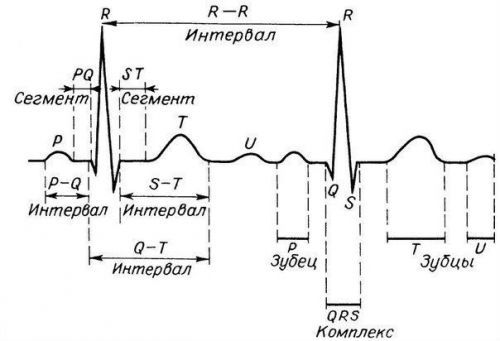

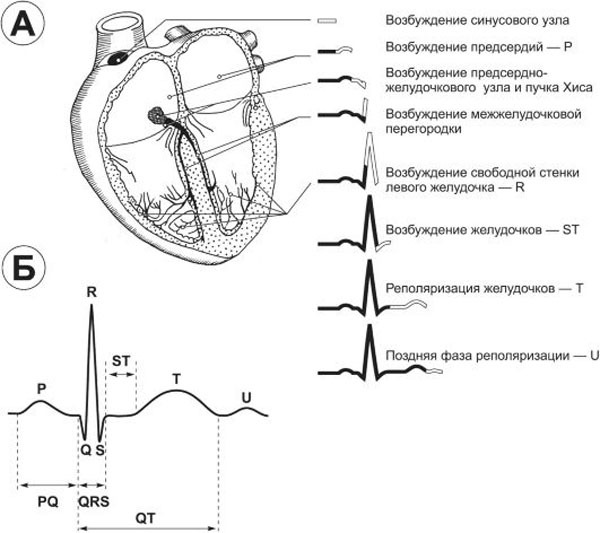

Одна из целей электрокардиографии – получение электрокардиограммы, особого графического изображения с ломаной кривой и острыми пиками. Пики (или зубцы) находятся на графике над горизонтальной линией.

Они обозначают глубину и частоту изменений ритма. При расшифровке результатов регистрации ЭКГ большое значение имеют промежутки между этими зубцами. Они обозначаются в электрокардиограмме буквенными сочетаниями: «TP», «QRST», «TP».

Восстановительная фаза между сокращениями мышцы на графике обозначается «Т». Возбуждение предсердий и деполяризация – буквой «Р», восстановительный цикл желудочков – буквой «U», возбуждение желудочков обозначается буквами «S», «Q», «R».

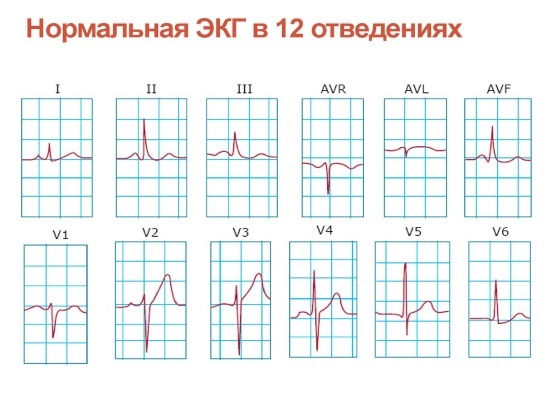

Кардиограмма здорового пациента

Специалист ориентируется на установленные нормы и сравнивает их с показателями полученной кардиограммы. Если состояние здоровья пациента хорошее, кардиограмма должна отобразить следующие параметры:

• QT – не более 450 миллисекунд.
• Р – положительный.
• ЭОС – не отклонена.
• S – отрицательный, ниже зубца R.
• Т – положительный.
• Q – отрицательный.
• ЧСС – от 60 до 80.
• QRS – около 120 миллисекунд.

Возможные отклонения

Специалист должен определить расстояние от одного зубца R до другого.

• Если между зубцами R имеются различия расстояния, то это может свидетельствовать о том, что у пациента сердечная аритмия.
• О брадикардии могут говорить низкие показатели частоты сердечных сокращений.
• Если нет зубца Р, произошла смена водителя ритма.
• При частом сердечном ритме подозревается тахикардия.
• Если число желудочных комплексов выше 105, это признак тахикардии.
• Но если число желудочных комплексов ниже 60, то это признак брадикардии.

Электрокардиография. ЭКГ. Отведения и точки наложения электродов для снятия ЭКГ

Категория подготовлена по материалам издания «Кардиология. Национальное руководство» под ред. Ю.Н. Беленкова (ГЭОТАР-Медиа, 2007г.)

Навигационное меню.

— ЭКГ-отведения
— Электрокардиографическая топография (ЭКГ топография).
— Расположение электродов. Точки наложения электродов для снятия ЭКГ.

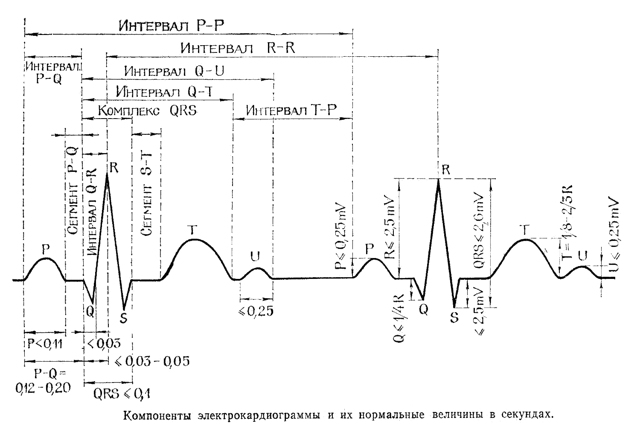

— Компоненты электрокардиограммы и их нормальные величины.

•      ЭКГ – отведения.
• 3 стандартных отведения:
• 3 усиленных однополюсных отведения от конечностей:
• 6 грудных отведений:
• 3 дополнительных грудных отведения (прицельная диагностика очаговых изменений миокарда в заднебазальных отделах ЛЖ):
• 3 двухполюсных отведения по Небу (дополнительная диагностика очаговых изменений миокарда задней, переднебоковой и верхних отделов передней стенки ЛЖ):
• Отведение S5 — применяется при плохо выраженном предсердном комплексе ЭКГ, помогает в дифференциальной диагностике желудочковых и наджелудочковых нарушений сердечного ритма.

Электрокардиографически регистрируются:
I – левая рука (+) и правая рука (-),
II – левая нога (+) и правая рука (-),
III – левая нога (+) и левая рука (-);

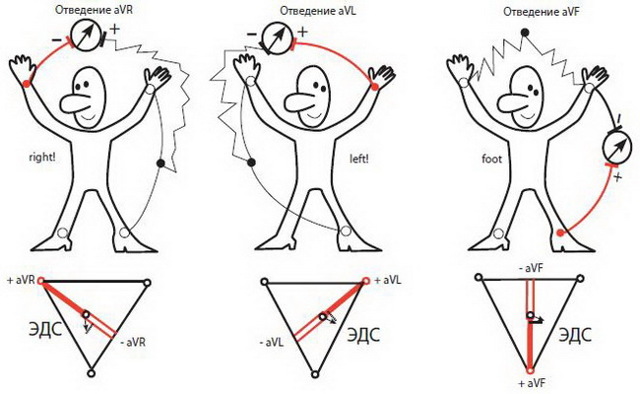

aVR – усиленное отведение от правой руки,
aVL – усиленное отведение от левой руки,
aVF – усиленное отведение от левой ноги;

V1, V2, V3, V4, V5, V6; Также возможно снятие дополнительных отведений:
V7, V8, V9;

D – Dorsalis, I – Inferior, A – Anterior. Встречаются также и крайне редкие варианты отведений:

Ортогональные отведения по Франку — в качестве ортогональных снимают ЭКГ в трех грудных отведениях. Наиболее простыми являются отведения X, Y, Z. Оси этих отведений расположены перпендикулярно друг другу и перпендикулярно горизонтальной, вертикальной и сагиттальной плоскости человека.

Пищеводные отведения — используются для выявления предсердного комплекса ЭКГ. Для их записи в пищевод с помощью зонда вводится электрод, связанный с кардиографом. В пищеводных отведениях хорошо выражен зубец, обусловленный возбуждением предсердий, что помогает в диагностике различных аритмий.

Внутрисердечные отведения — используются для регистрации ЭДС сердца в полости предсердия или желудочка. Для этого специальный зонд-электрод вводится в полость сердца во время зондирования.

Отведения по Арриги. Оси отведений по Арриги расположены в сагиттальной плоскости и образуют треугольник, в центре которого расположено сердце. При любом варианте расположения сердца в грудной клетке (астеническом, гиперстеническом) одна из осей остается параллельной задней стенке левого желудочка и улавливает признаки инфаркта миокарда несколько лучше, чем стандартное III и отведение aVF.

Снимают ЭКГ в отведениях по Арриги в таких положениях переключателя: в первом положении регистрируют отведение А1, во втором — отведение А2, в третьем— А3.

Вверх

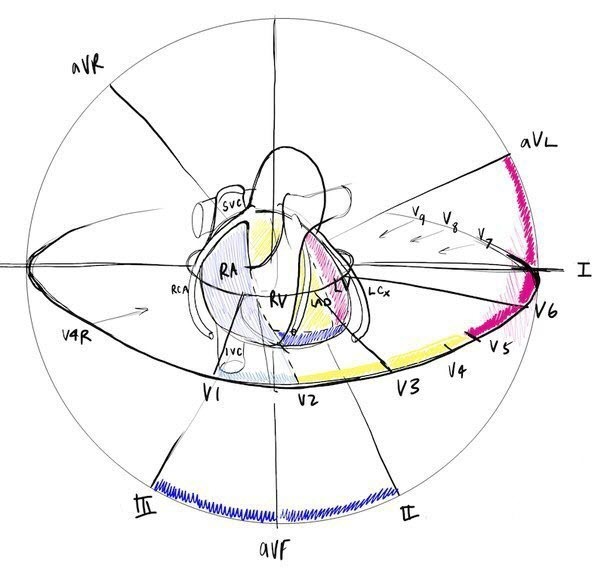

Электрокардиографическая топография (ЭКГ топография).

Обозначения:
— RCA-Right Coronary Artery (правая коронарная артерия);
— SVC-Superior Vena Cava (верхняя полая вена);
— IVC-Inferior Vena Cava (нижняя полая вена);
— RA-Right Atrium (правое предсердие);
— RV-Right Ventricle (правый желудочек);
— LAD-Left Anterior Descending artery (передняя нисходящая артерия);
— LV-Left Ventricle (левый желудочек);
— LCX-Left CircumfleX artery (огибающая артерия). Если вспомнить скелетотопию сердца у здорового человека, то на переднюю поверхность грудной клетки проецируется 2/3 правых отделов сердца (правое предсердие и правый желудочек) и 1/3 левого желудочка. Т.к левый желудочек «электрически» более активный и сильнее,то ЭКГ топография воспринимается несколько иначе: 2/3 передней стенки занимает левый желудочек,а 1/3 правой границы — правый желудочек.
Соответственно, нижняя и левая боковая стенка представлена левым желудочком. УСЛОВНО!
Условно, принято, что первых два грудных электрода (V1,V2) стоят на границе правого и левого желудочков, то есть на перегородке. Поэтому, именно они демонстрируют, как электрофизиологические характеристики левого желудочка (перегородочный и задний-высокий инфаркты), так и деятельность правого (гипертрофия и блокада правой ножки пучка Гиса).  Отведения от конечностей, «смотрят» сердце в вертикальной плоскости, соответственно показывают, лишь, нижнюю и боковую стенки. Глядя на картинку,да и визуально, если, представить, то боковую стенку «показывают»:
l и aVL отведения.
Нижнюю стенку:lll, aVF и ll. Грудные отведения «показывают» сердце в горизонтальной плоскости, своеобразным полукругом. Первые четыре отведения демонстрируют переднюю стенку, а последние два-боковую.
-V1-V2-перегородка;
-V3-V4-собственно,передняя стенка;
-V4-принято называть верхушкой.
-V5-V6-боковая стенка.  Дополнительные грудные отведения: V7-V9 показывают заднюю стенку, а дополнительные ПРАВЫЕ грудные отведения: V3R и V4R — показывают правый желудочек.

Вверх

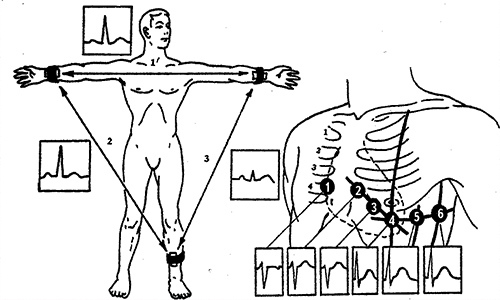

     Расположение электродов. Точки наложения электродов для снятия ЭКГ.

В стандартных отведения и 3 усиленных отведениях от конечностей электроды располагаются:
Красный – правая рука,
Желтый – левая рука,
Зеленый – левая нога,
Черный – правая нога.

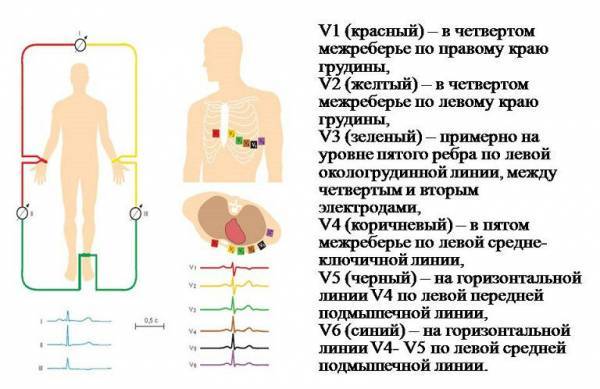

В грудных отведениях электроды располагаются:

V1 (красный) – в четвертом межреберье по правому краю грудины,
V2 (желтый) – в четвертом межреберье по левому краю грудины,
V3 (зеленый) – примерно на уровне пятого ребра по левой окологрудинной линии, между четвертым и вторым электродами,
V4 (коричневый) – в пятом межреберье по левой средне-ключичной линии,
V5 (черный) – на горизонтальной линии V4 по левой передней подмышечной линии,
V6 (синий) – на горизонтальной линии V4- V5 по левой средней подмышечной линии.

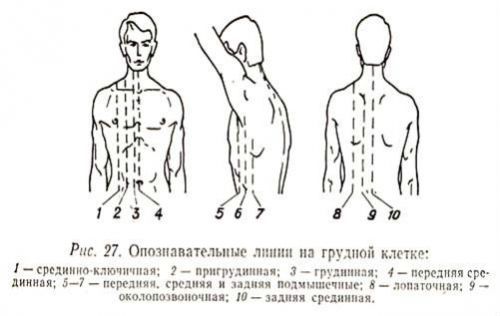

В дополнительных грудных отведениях электроды располагаются:

V7 – на уровне V4- V6 по левой заднеподмышечной линии ,
V8 – на уровне V4- V6 по левой лопаточной линии,
V9 – на уровне V4- V6 по левой околопозвоночной линии.

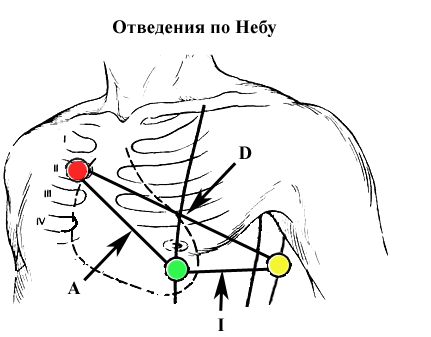

В отведениях по Небу электроды располагаются:

Красный стандартный – во втором межреберье по правому краю грудины,
Зеленый стандартный – в пятом межреберье по левой средне-ключичной линии,
Желтый стандартный – на горизонтальной линии с зеленым электродом по задней подмышечной линии.

В отведении S5 электроды располагаются:

Красный электрод устанавливается на рукоятку грудины,
Желтый — в пятое межреберье слева непосредственно рядом с грудиной.

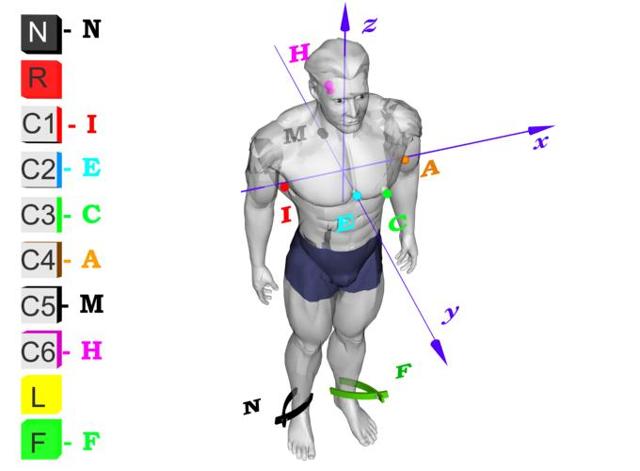

В ортогональных отведениях по Франку электроды располагаются:

Грудные электроды располагают на уровне пятого межреберья при положении пациента сидя и на уровне четвертого — в положении лежа. Места наложения электродов следующие: точка Е расположена по средне- грудинной линии; точка М — на позвоночнике, симметрично точке Е; точка А — цо левой средней подмышечной линии; точка С — между электродами Е и А; точка I — по правой средней подмышечной линии; точка Н — на задней поверхности шеи или на голове и точка F — на левой ноге. Полярность, предложенная Франком, следующая: отведение X (горизонтальная пространственная компонента) получается в результате коммутации электродов Е, С и А (положительный полюс) и I (отрицательный полюс); отведение Z (сагиттальная пространственная компонента) — электроды А и М (положительный полюс) и 1, Е, С (отрицательный) и отведение V (вертикальная пространственная компонента) — электроды F и М (положительный полюс), а электрод Н — (отрицательный).

1. В отведениях по Арриги электроды располагаются:
2. Вверх
3. Компоненты электрокардиограммы и их нормальные величины.

Желтый (активный, положительный) с помощью плоской пластины укрепляют под углом левой лопатки,
Красный (отрицательный) электрод на груше-присоске — над серединой левой ключицы,
Зеленый — на левой голени.

Вверх

Электрокардиография — один из базовых, не теряющих своей актуальности, метод исследования, позволяющий врачу любой специальности определиться с функциональным состоянием сердца и наличием возможной патологии, регистрируемой на электрокардиограмме (ЭКГ).

Методика ЭКГ довольно проста, однако существует большое количество специфических отведений и применяемых для этого электродов.

В данно категории Вы можете найти основные и редко используемые отведения ЭКГ, правила наложения электродов для снятия электрокардиограммы при регистрации различных ЭКГ-отведений.

Также рекомендуем посетить:

Электрокардиография / ЭКГ / Общая схема расшифровки ЭКГ.

Эхокардиография (таблица нормативов)/ Эхо-КГ.

12.12.2015 | 21:51:08

Техника снятия ЭКГ

Электрокардиография – это графическая запись циклических изменений биоэлектрического потенциала в сердечных мышцах, снятых с поверхности тела медицинским прибором – кардиографом.

Снятие ЭКГ подразумевает регистрацию импульсов в двенадцати отведениях. Три, из которых – стандартные (I,II,III) от конечностей, 3 – усиленные от конечностей aVR, aVL, aVF и 6 – дополнительные (V).

Отведения — это области тела человека, куда присоединяются клеммы электродов, поскольку именно в этих местах наиболее выражено регистрируются электрические импульсы от сердечных мышц.

Отведения с конечностей способны регистрировать электрическую деятельность нижней (в III-м, aVF и II-м ) и боковой (в I-м и aVL ) стенки левого желудочка.

Стандартные и усиленные отведения дают возможность определить направление оси сердца, его сократительную способность и возможные повреждения

Грудные отведения с V1 по V4 отмечают процессы возбуждения/расслабления в передней части миокарда (в V1-V2-межжелудочковая перегородка; в V3-V4-собственно передняя стенка), оставшиеся два – в боковой (в V4 – верхушка, в V5-V6- собственно боковая стенка).

Техника снятие экг постоянно развивается, были определены дополнительные точки для получения данных. Грудные отведения V7-V9 снимают показатели задней стенки левого желудочка, а V3R и V4R – полностью с правого желудочка.

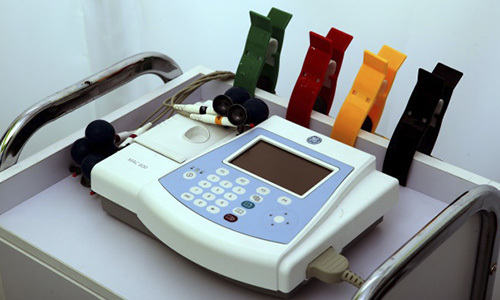

Устройство кардиографа

Большинство аппаратов имеют схожий принцип строения.

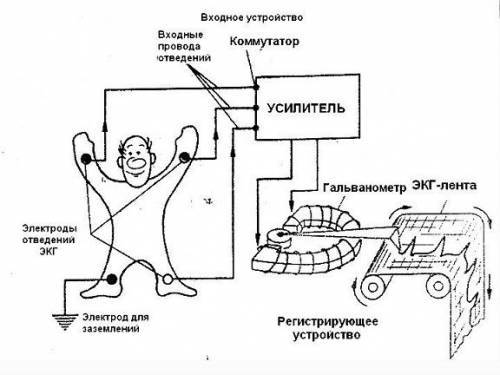

Схематическое изображение цепочки снятия электрокардиограммы

• Электроды, которые нужно наложить на тело и крепления к ним (присоски, ремни и т. п.).
• Переключатель, с помощью которого активируется пара электродов на входе в усилитель.
• Усилитель, который увеличивает сигналы с электродов настолько, чтобы их можно было зарегистрировать, но игнорирующий фоновые помехи, например, от движения обследуемого.
• Регистратор с функцией записи кривой кардиограммы на пленке/бумаге.
• Фильтры, подавляющие сетевые помехи.

Перед записью кардиограммы необходимо произвести калибровку прибора – записать милливольт

Техника снятия ЭКГ перед началом записи предполагает откалибровать прибор – записать калибровочный милливольт. Это является прямой обязанностью медсестер, проводящих функциональную диагностику.

Перед началом записи данных с пациента подается напряжение равное 1 милливольт, а на ленте прибор должен отобразить отклонение 10 мм.

Если на ленте нет калибровки, то можно поставить под сомнение правильное показание данной кардиограммы.

Методика

Чтобы правильно снять ЭКГ, необходимо соблюдать следующий алгоритм действий.

1. Манипуляция начинается с того, что обследуемого укладывают на топчан или кушетку. Необходимо оголить запястья, лодыжки и грудную клетку. Важно следить за эмоциональным состоянием пациента, ведь любое волнение отразится на кардиограмме.

2. Производят наложение электродов. Предварительно между кожей и электродом кладут прокладку, обычно из марли, пропитанную изотоническим физиологическим раствором. Можно использовать электродную пасту, которая улучшает проводимость. Накладывать электроды и крепить их нужно на внутренней поверхности предплечья и соответственно голени.

Правила наложения электродов на верхние конечности: красный – правая, желтый – левая, на нижних: зеленый – левая, черный – правая.

Последний электрод не регистрирует показания, с его помощью система заземляется, чтобы избежать поражения электрическим током от неисправного прибора.

3. Грудные электроды обычно имеют присоски, так как их необходимо снимать и перемещать в процессе записи электрокардиограммы. Места их прикрепления обезжиривают и смачивают тампоном, пропитанным физиологическим раствором.

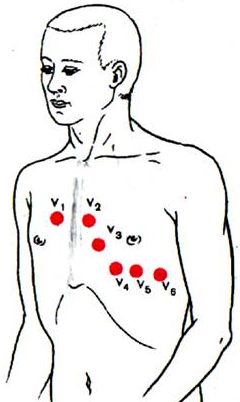

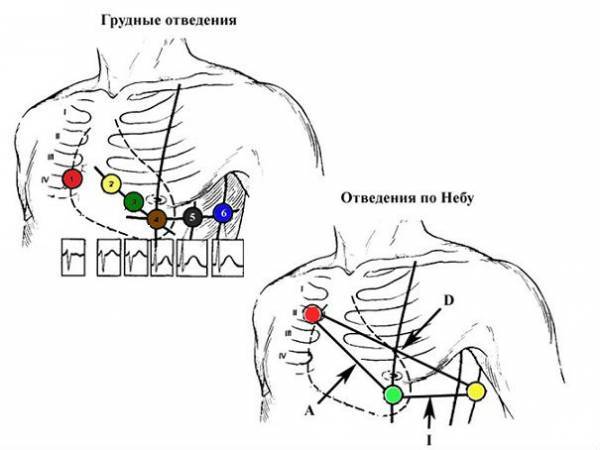

Схема расположения точек отведений на груди

Дополнительные грудные отведения V7,V8,V9 обычно снимают, когда есть необходимость уточнить картину призадне-базальной части стенки левого желудочка. Эта техника снятия ЭКГ носит название по Слопаку. Всего накладывают два электрода – желтый (индифферентный) – на руку и красный (активный) на точки в межреберье, среднеключичной, передней и аксиоллярной области.

Отведения по Небу также считают дополнительными, они двухполюсные, позволяют оценить очаговые изменения в миокарде задней, переднебоковой и верхней части передней стенки левого желудочка.

Ценность методики в том, что измеряется потенциал непосредственно над районом сердца, а конечности (с которых сняты стандартные электроды) выпадают из электрической цепи.

Это делает сигнал очень сильным и позволяет передавать на большие расстояния.

Для отведений по Небу используют стандартные электроды, но располагают их по определенной схеме. Точка А – переднебоковая , D – задняя, I – верхняя область передней стенки миокарда

4. После снятия любого отведения медсестра останавливает запись и только после этого переключает прибор на запись следующего отведения. Стандартные отведения записывают при спокойном дыхании, а потом III отведение дополнительно пишется при вдохе.

Следующий этап – запись усиленных отведений. Для диагностики недыхательной аритмии производят регистрацию после вдоха с задержкой дыхания. По окончании записи переключатель отведений ставят в положение «О».

Снимают электроды с обследуемого, места прикрепления вытирают насухо.

Влияющие факторы

Хотя техника снятия ЭКГ алгоритм имеет достаточно четкий, однако не исключены некоторые ошибки.

Также можете почитать:Расшифровка ЭКГ при инфаркте миокарда

• Появление помех от наводных токов электросети (неправильные колебания частотой в 50 Гц).
• Колебания, вызванные плохим контактом электрода с кожей.
• Регистрация мышечной дрожи, если пациент обеспокоен или замерз.
• Неправильное наложение электродов. В основном путают местами электроды на верхних конечностях и получают сигналы необычной полярности.
• Запись дополнительных отведений без переключения регистратора с усиленных отведений на V отведения.
• Неудачная заправка рулона термоленты в прибор, вследствие чего протяжный механизм может притормаживать и влиять на ширину регистрируемых комплексов.

С выездом на дом

Современные приборы для снятие ЭКГ достаточно компактны, для того, чтобы вызвать кардиолога для проведения обследования на дому. Портативные приборы имеют такой же класс точности показаний, как и стационарные аппараты в лечебно-диагностических учреждениях.

Как правило, вместе с аппаратом используют одноразовые электроды. Кроме того, обычно врач, прибывший на вызов к пациенту, может расшифровать кардиограмму на месте, что очень удобно, а иногда и жизненно важно для тяжелых больных с острыми болями в грудной клетке, детей.

Метод электрокардиографии позволяет оценить деятельность и состояние каждого отдела сердца. Определить области ишемии и угрозу инфаркта, площадь и локализацию поражения, нарушения ритма предсердий и желудочков. Это безболезненный и достаточно простой метод, который имеет высокую информативную ценность и высокую приверженность пациентов.

Сестра

Важным навыком для медицинской сестры является правильная техника снятия ЭКГ (электрокардиограммы). Напомним, что электрокардиография — это методика регистрации электрических полей сердца, возникающих в процессе его деятельности. а также их получение их графического изображения на бумаге или дисплее. Электрокардиография является информативным и неинвазивным методом исследования работы сердца — удобным и ценным для пациента и лечащего врача.

Электрокардиограмма — это графическое изображение в виде кривой, полученное в процессе электрокардиографии на бумаге или дисплее. Запись ЭКГ проводится с помощью аппаратов — электрокардиографов. Любой электрокардиограф имеет:

• входное устройство;
• усилитель биопотенциала сердца;
• регистрирующее устройство.

Медицинская сестра допускается к работе с электрокардиографом только после обучения, лучше всего по специализации «Функциональная диагностика«. Регистрация ЭКГ проводится в специально приспособленном и оборудованном помещении, а также в палате у постели больного, на дому, на месте оказания медицинской помощи, в карете скорой помощи.

Кабинет ЭКГ должен быть удален от любых предполагаемых источников электрических помех. Целесообразным является экранирование кушетки: она покрывается специальным одеялом с вшитой заземленной (!) металлической сеткой.

Техника снятия ЭКГ: алгоритм

Непосредственно перед плановой регистрацией ЭКГ пациент не должен принимать пищу, курить, употреблять возбуждающие напитки (чай, кофе, «энергетики»), нагружать организм физически.

Фиксируем в необходимой документации персональные данные пациента, номер истории болезни, дату и время снятия ЭКГ.

Укладываем пациента на кушетку в положение лежа на спине. Обезжириваем те участки кожи, куда будем накладывать электроды — протираем их салфеткой, смоченной в изотоническом растворе хлорида натрия (0,9%).

Накладываем электроды: 4 пластинчатых — на нижние трети внутренней поверхности голеней и предплечий, а на грудь — грудные электроды, снабженные присосками-грушами. При одноканальной записи используют 1 грудной электрод, при многоканальной — несколько.

К каждому электроду присоединяем провода определенного цвета, идущие от электрокардиографа. Общепринятая маркировка проводов электрокардиографа:

• красный — правая рука;
• желтый — левая рука;
• зеленый — левая нога;
• черный — правая нога (заземление пациента);
• белый — грудной электрод.

При регистрации ЭКГ в 6 грудных отведениях при наличии шестиканального электрокардиографа используют следующую маркировку наконечников:

• красный — для подключения к электроду V1;
• желтый — к V2;
• зеленый к V3;
• коричневый — к V4;
• черный — к V5;
• синий или фиолетовый — к V6.

Чаще всего ЭКГ регистрируют в 12 отведениях:

• 3 стандартных (двухполюсных) отведения (I, II, III);
• 3 усиленных однополюсных отведения;
• 6 грудных отведений.

Стандартные (двухполюсные) отведения ЭКГ

Регистрация стандартных отведений от конечностей проводится при попарном подключении электродов:

• I стандартное отведение — левая рука (+) и правая рука (-);
• II стандартное отведение — левая нога(+) и правая рука (-);
• III стандартное отведение — левая нога (+) и левая нога (-).

Электроды накладываются на левой руке, правой руке и левой ноге (смотрите маркировку на рисунке). На правую ногу накладывается 4-й электрод для подключения к заземляющему проводу.

Формирование трех стандартных электрокардиографи­ческих отведений от конечностей. Внизу — треугольник Эйнтховена, каждая сторона которого является осью того или иного стандартного отведения

Однополюсные отведения характеризуются наличием только одного активного — положительного — электрода, отрицательный электрод индифферентен и представляет собой «объединенный электрод Гольберга», который образуется при соединении через дополнительное сопротивление двух конечностей.

Усиленные однополюсные отведения имеют следующие обозначения:

• aVR — отведение от правой руки;
• aVL — от левой руки;
• aVF — от левой ноги.

Формирование трех усиленных однополюсных отведе­ний от конечностей. Внизу — треугольник Эйнтховена и расположение осей трех усиленных однополюсных отведений от конечностей.

Грудные отведения

Грудные отведения в ЭКГ являются однополюсными. Активный электрод присоединяется к положительному полюсу электрокардиографа, а объединенный от конечностей тройной индифферентный электрод — к отрицательному полюсу аппарата. Грудные отведения принято обозначать буквой V:

• V1 — активный электрод располагают в IV межреберье у правого края грудины;
• V2 — в IV межреберье у левого края грудины;
• V3 — между IV и V межреберьями по левой окологрудинной линии;
• V4 — в V межреберье по левой среднеключичной линии;
• V5 — в V межреберье по передней подмышечной линии;
• V6 — и V межреберье по средней подмышечной линии.

Выбор усиления электрокардиографа

При подборе усиления каждого канала электрокардиографа необходимо, чтобы напряжение в 1 mV вызывало отклонение гальванометра и регистрирующей системы в 10 мм. В положении переключателя отведений «0» регулируют усиление аппарата и регистрируют калибровочный милливольт. При слишком большой амплитуде зубцов (1 mV = 5 мм) можно уменьшить усиление, при малой (1 mV = 15-20 мм) — увеличить.

Регистрация ЭКГ

Запись электрокардиограммы проводится при спокойном дыхании пациента. Сначала — в I, II, III стандартных отведениях, далее — в усиленных однополюсных отведениях от конечностей (aVR, aVL, aVF), затем — в грудных отведениях V1. V2, V3, V4, V5, V6. В каждом из отведений следует регистрировать не менее 4-х сердечных циклов.

Как можно заключить из представленного, при необходимых знаниях и навыках техника снятия ЭКГ не должна представлять для медицинской сестры никаких сложностей. Предлагаем для закрепления прочитанного посмотреть видео по теме:

Еще интересное на сайте:

Соблюдение правил наложения электродов как залог успешного снятия ЭКГ

Оценить работу сердца, обеспечить правильную диагностику заболеваний помогает применение метода записи электрокардиограммы.

При этом достоверная, исчерпывающая информация о состоянии пациента будет получена лишь в случае четкого соблюдения алгоритма выполнения ЭКГ, который включает как нормальную работу устройства, общие правила проведения процедуры, так и особенности наложения электродов.

Использование электрокардиографов для медицинского исследования

Электрокардиография, представляющая собой методику регистрации электрических полей, которые возникают в процессе деятельности сердца, позволяет провести запись полученного изображения на дисплее или бумаге.

В результате прочтения анализа ЭКГ как наиболее информативного и неинвазивного способа медицинского исследования врач сможет легко определиться не только с правильной диагностикой, но и с последующим назначением адекватной терапии.

Проведение ЭКГ является отличным методом диагностики заболеваний сердца

Электрокардиограмма пациента записывается с помощью специального медицинского оборудования – электрокардиографа. Главными составляющими такого прибора являются:

• входные устройства (кабель отведений, электроды);
• усилители биопотенциалов сердца;
• регистрирующий датчик.

Особенности проведения ЭКГ

Электрокардиограмма проводится в отдельном кабинете медицинского учреждения, хотя при необходимости может записываться на дому, в палате больного или в машине неотложной помощи.

Отведенное помещение должно находиться на достаточном расстоянии от возможных помех в виде источников электричества. Кушетка располагается на отдалении 1,5-2 м от провода электросети.

Также рекомендуется провести экранирование кушетки, для чего нужно использовать одеяло с металлической сеткой, имеющей заземление.

Проведение ЭКГ является абсолютно безболезненной процедурой, не вызывающей негативных эмоций у пациента

Запись ЭКГ обычно проводится в положении больного лежа на кушетке с оголенными голенями, руками и верхней частью тела. При наличии противопоказаний, пациент может пребывать во время электрокардиографии в сидячем положении.

Перед процедурой пациент должен избегать чрезмерных физических нагрузок, употребления напитков и пищи, активизирующих работу сердца.

В зависимости от поставленных врачом-диагностом задач ЭКГ может проводиться как в расслабленном состоянии пациента, так и после специальных дополнительных нагрузок.

Методика наложения электродов

Обязательным элементом проведения ЭКГ являются, кроме аппарата, специальные спреи и электропроводящие гели (для ЭКГ или ультразвука).

Непосредственно наложению электродов предшествует обезжиривание кожи (с помощью спиртового раствора или используя 0,9% хлорид натрия). Под электроды следует нанести гель, обеспечивая при этом наличие некоторого расстояния между прикрепленными датчиками, что защитит от возникновения токопроводящей дорожки между соседними электродами.

Схема наложения электродов при проведении процедуры ЭКГ

Для проведения электрокардиографии накладываются:

• 4 электрода пластинчатой формы – на нижние части внутренних поверхностей предплечий и голеней;
• 1 (в случае одноканальной записи) или 6 (при многоканальной) электродов, снабженных грушами-присосками, – на область груди.

Каждый электрод присоединен к прибору проводом определенного цвета. Сегодня используется следующая маркировка проводов:

• к правой руке – красного цвета;
• к левой руке — желтого;
• к левой ноге – зеленого;
• к правой ноге – черного;
• к грудному отделу – белого.

В свою очередь, использование шестиканального кардиографа имеет свою маркировку для наконечников грудных электродов:

• V1 – красного цвета;
• V2 – желтого;
• V3 – зеленого;
• V4 – коричневого;
• V5 – черного;
• V6 – синего.

Грудные электроды также имеют свои определенные места наложения:

• V1 – у правого края грудной клетки в зоне IV межреберья;
• V2 – у левого края грудной клетки в зоне IV межреберья;
• V3 – слева, по окологрудинной линии в области между V и IV межреберьями (между 2 и 4 электродом);
• V4 – слева, по среднеключичной линии в зоне V межреберья (под грудной мышцей);
• V5 – спереди, по подмышечной линии в зоне V межреберья (между 4 и 6 электродами);
• V6 – по середине подмышечной линии в области V межреберья (на одной линии с 4-м электродом).

Алгоритм записи электрокардиограммы

1. Подготовительный этап, включающий подготовку пациента к проведению ЭКГ;
2. Проверка работы прибора и нанесение специальных электропроводящих гелей и обезжиривающих жидкостей на тело больного для подключения к электрокардиографу;
3. Соблюдение четких правил, куда стоит наложить электроды, используя каждый цвет для конкретной области тела, что даст правильную картину работы сердца;
4. Выбор схемы регистрации отведений и запись ЭКГ.

Лишь строгая последовательность всех перечисленных этапов станет залогом успешного снятия электрокардиограммы, поможет правильно провести диагностику и своевременно назначить эффективное лечение.

Техника снятия ЭКГ

Электрокардиография – доступная и информативная процедура диагностики сердечных патологий. Суть метода заключается в фиксировании электроимпульсов, возникновение которых обусловлено ритмичным чередованием сокращений и расслаблений мышцы сердца за определенный временной диапазон.

Электрокардиограф (специальный медицинский прибор) фиксирует импульсы, идущие от укрепленных на теле датчиков, и преобразует их в график. Такое графическое изображение называется электрокардиограммой, и подлежит дальнейшей декодировке врачом-кардиологом. Так как делают ЭКГ в госпитальных условиях и на дому, существуют стационарные и портативные кардиографы.

Основными составляющими частями прибора являются:

• электроды, накладываемые на руки, ноги и торс человека;
• переключатель-регулятор;
• усилитель сигналов;
• фильтр против помех от сети.

Современные кардиографы обладают высокой чувствительностью к биоэлектрической активности сердечной мышцы, и точностью передачи импульсных колебаний.

Цель и задачи ЭКГ

Снятие электрокардиограммы проводится для правильной диагностики заболеваний сердца. С помощью данной процедуры оцениваются следующие параметры:

• ритм сокращений сердца;
• возможные повреждения и полноту кровоснабжения мышечного среднего слоя сердца (миокарда);
• нарушения магниевого и калиевого баланса;
• гипертрофия (утолщение) сердечных стенок;
• области инфаркта (некроза).

Причины пройти обследование

ЭКГ делается в следующих случаях:

• хронически повышенное давление;
• постановка диагноза при болях в груди;
• ожирение;
• прыгающий сердечный ритм.

Обозначения на графике

Графическая регистрация ЭКГ представляет собой ломаную линию, острые углы (зубцы) которой располагаются сверху и снизу от горизонтальной линии, на которой фиксируются временные циклы. Зубцы показывают глубину и частоту ритмичных изменений. Восстановительная фаза между сокращениями сердечной мышцы обозначается латинской Т. Возбуждение или деполяризация предсердий – Р.

Правильное расположение датчиков электрокардиографа — основа снятия ЭКГ

Восстановительный цикл отдаленных желудочков сердца – U. Состояние возбуждения желудочков отображают зубцы Q, R, S. Промежуточные расстояния от одного зубца до другого, на ЭКГ носят название сегменты (ST, QRST, TP). Фрагмент графика, захватывающий сегмент и соседний зубец называется интервалом прохождения импульса.

Отведения или схемы, регистрирующие разность потенциальных показателей, которые передают электроды, делятся на три группы:

• стандартные. I – разница данных на левой и правой руке, ІІ – разность потенциалов на правой руке и левой ноге, III – левыми рукой и ногой;
• усиленные. AVR – от правой руки, AVL – от левой руки, AVF – от левой ноги;
• грудные. Шесть отведений расположены между ребрами (V1, V2, V3, V4, V5, V6).

Записи на графике отражают работу сердца в каждом отведении, что позволяет более детально анализировать работу всех участков органа.

Гипертрофия правого желудочка на ЭКГ

Алгоритм действий медицинских специалистов при проведении процедуры:

• предварительная подготовка пациента к обследованию;
• правильная установка электродов на теле;
• контроль работы кардиографа;
• снятие датчиков;
• декодирование результатов.

Подготовительный этап заключается в удобном расположении пациента горизонтально на спине, на медицинской кушетке. В случае затруднений дыхания, инструкция по проведению процедуры допускает положение сидя.

Далее, участки кожи, где крепятся электроды, обрабатывают спиртом или другим антисептиком, и наносят на них медицинский гель с токопроводящим свойством.

Техника снятия ЭКГ во многом зависит от безошибочного расположения электродов на тело обследуемого.

Согласно схеме наложения электродов, в процесс вовлекаются запястья, лодыжки и торс пациента. Для одноканальной записи используется один грудной электрод, для многоканальной записи – шесть.

Руководство по проведению ЭКГ определяет точное расположение датчиков на теле человека.Установка электродов на ноги и руки производится по часовой стрелке, начиная с правой верхней конечности. Для удобства датчики маркируются по цвету. Красный – для правой руки, желтый – для левой руки, зеленый – для левой ноги, черный – для правой ноги.

Электроды, регистрирующие грудные отведения, располагаются между ребрами и в линии подмышек следующим образом:

• правый край грудной клетки, четвертое межреберье – электрод V1. Симметрично ему на левой стороне устанавливается V2 – электрод;
• левая парастернальная (окологрудинная) дуга, около пятого ребра, в промежутке между V2 иV4 – электрод V3;
• пересечение левой вертикальной линии, условно проводимой на передней поверхности груди через проекцию середины ключицы (срединно-ключичной линии) и пятого межреберья – электрод V4;
• левая подмышечная передняя линия – электрод V5;
• левая средняя подмышечная линия – электрод V6.

Специалисты ориентируются на данные опознавательные линии

При ЭКГ наложение электродов V4,V5 и V6 производится на одном горизонтальном уровне. Накладывать электроды в другом порядке недопустимо. От этого зависит точность диагностики. При необходимости глубокого анализа сердечной деятельности принято использовать технику снятия ЭКГ по Слопаку. В этом случае устанавливаются дополнительные V7, V8, V9-отведения.

Обязанности пациента

Перед плановым проведением ЭКГ пациент должен исключить активные физические нагрузки, не нервничать. Необходимо отказаться от алкоголя, а пищу принимать не позднее, чем за два часа до обследования.

Нельзя принимать лекарства тонизирующие или угнетающие работу ЦНС (центральной нервной системы), сердечные стимуляторы и успокоительные средства. Во время электрокардиографии следует следить за дыханием.

Ровный и спокойный дыхательный ритм способствует получению точных данных. В противном случае, показания кардиограммы могут быть необъективными.

При возникновении необходимости экстренной медицинской помощи, кардиограмму сердца делают без подготовки, и в состоянии здоровья пациента любой тяжести. Людям в возрасте 40+ рекомендуется делать ЭКГ ежегодно.

При наличии хронических сердечных болезней, частоту процедуры определяет лечащий врач.

Краткие нормативные показатели кардиограммы

Графическое отражение на ленте кардиографа отражает работу сердца. Острые углы или зубцы, направленные вверх от основной горизонтальной линии, является положительным, направленный вниз – отрицательным. Данные электрокардиограммы декодируются согласно нормам. Для взрослого населения за основу берутся следующие показатели:

• зубец Р – положительный;
• зубец Q – отрицательный;
• зубец S – отрицательный, ниже зубца R;
• Т-зубец – положительный;
• частота или ритмичность сокращений сердца варьируется в пределах 60–80 единиц;
• интервал QT – не более 450 миллисекунд;
• интервал QRS по ширине – около 120 миллисекунд;
• ЭОС (электрическая ось сердца) – не отклонена.

Основы нарушений сердечной деятельности на миллиметровом графике определяются подсчетом клеточек от одного зубца R до другого.

Разные расстояния между R-зубцами свидетельствуют об аритмии (изменении частоты, регулярности и последовательности сокращений сердца). Частота сердечных сокращений ниже нормы, обусловлена наличием брадикардии.

Учащенный ритм сердца диагностирует тахикардию. Правильный сердечный ритм имеет название синусовый.

График кардиограммы с указанием основных параметров

Декодировать графическое изображение на ленте или его фото может только квалифицированный специалист – терапевт или кардиолог. Не следует заниматься самодиагностикой кардиологических заболеваний.

Возможность правильно снимать ЭКГ снижается по следующим причинам:

• помехи в электрической сети;
• волнение обследуемого;
• некачественный контакт датчика;
• человеческий фактор (небрежное отношение медицинской сестры, которая сделала неправильное наложение электродов или нескладная заправка аппарата лентой).

Некоторые недостатки ЭКГ:

• отсутствие диагностики при разовых сердечных нарушениях. Процедура выдает показатели по принципу «здесь и сейчас». Это хорошо подходит только при стабильных сбоях в работе сердца;
• невозможность определить пороки, шумы и опухоли. Для полноценного обследования необходимо не только снять ЭКГ, но и сделать УЗИ сердца.

Электрокардиография – метод диагностики доступный и быстрый. Не следует игнорировать дискомфортные ощущения в области груди, и сердечные боли. Пройти процедуру можно в любом возрасте в каждой районной больнице.

Как правильно снимать ЭКГ?

Сердечная мышца не зря называется мотором человеческого организма, так как она постоянно перекачивает огромные количества крови. Любые нарушения в работе сердца сразу же негативно сказываются на человеке, а потому диагностика патологий сердечно-сосудистой системы всегда должна оставаться на высоком уровне.

Электрокардиограмма является одним из самых доступных и высокоинформативных методов оценки работы сердечной мышцы. Ее проведение в большинстве случаев позволяет сразу поставить диагноз и определиться с тактикой ведения пациента.

Изучение биотоков, которые создает сердечная мышца, активно велись еще в 19 веке. Тогда же и был создан первый аппарат, позволяющий регистрировать данные импульсы и по ним оценивать работу сердца.

Так был создан первый в мире электрокардиограф, благодаря которому можно регистрировать данные сокращения сердечной мышцы и проведение электрического импульса по специальным путям.

С тех пор медицинская сфера продолжает совершенствоваться и с каждым годом возрастает точность снятия биотоков при записи электрокардиограммы.

Общее описание проведения ЭКГ

Процедура записи электрокардиограммы на данный момент остается самой доступной и информативной диагностической манипуляцией, которая не доставляет никакого дискомфорта пациенту и не требует специфической подготовки. Записать ЭКГ можно в любом медицинском учреждении населенного пункта. Общий алгоритм регистрации выглядит следующим образом:

• Подготовка пациента к записи: укладывание его на кушетку, оголение необходимых частей тела, откладывание любых предметов, которые могут помешать записи;
• Установка электродов в строгой последовательности;
• Подключение электрокардиографа с соблюдением техники безопасности и правил использования прибора;
• Запись определенных отведений;
• Снятие бумаги с уже записанной электрокардиограммой;
• Расшифровка и (или) выдача результата пациенту либо лечащему врачу.

В работе электрокардиографа имеет значение каждая его деталь. Приобрести комплектующие для аппарата (кабеля, электроды, клеммы и так далее) можно в различных интернет-магазинах. Умеренные цены предлагает сайт Авицена-мед, который работает непосредственно с производителем и гарантирует высокое качество и широкий ассортимент товаров.

Подготовительный этап

ЭКГ проводится в отдельной комнате, где устанавливаются удовлетворительные санитарно-гигиенические условия, обеспечивающие полный комфорт пациента. В данном помещении могут располагаться дополнительные конструкции, предназначенные для стрессовых тестов или велоэргометрии.

Подготовка пациента заключается в следующих манипуляциях:

• Человека успокаивают и добиваются полного его расслабления;
• Оголяются предплечья, голени и верхняя часть тела;
• Участки установки электродов обезжириваются и смачиваются специальным гелем для улучшения электропроводимости;
• Пациенту объясняется суть исследования.

Как устанавливать электроды?

От правильности установки электродов зависит достоверность полученных результатов. Медицинский персонал, работающий в ЭКГ-кабинете, проходит специальное обучение, поэтому не имеет права перепутать алгоритм наложения ответвлений.

Всего существует 12 отведений (стандартные, усиливающие и грудные), которые регистрируются путем наложения 10 электродов (при малоканальном кабеле устанавливаются 4 электрода на конечности, а пятым поочередно записывают грудные отведения. Порядок установки электродов следующий:

• На правую руку крепится зеленый электрод;
• На левую руку устанавливается желтый электрод;
• На левую ногу крепится зеленый электрод;
• На правую ногу устанавливается заземляющий электрод черного цвета;
• В области 5 межреберья, справа от грудины устанавливается зеленый грудной электрод;
• На том же уровне, но слева от грудины крепится желтый грудной электрод;
• По левой окологрудинной линии, на уровне 5 ребра крепится зеленый грудной электрод;
• На верхушке сердца или в 5 межреберье по среднеключичной линии крепится коричневый электрод;
• По передней подмышечной линии, на том же уровне устанавливается черный грудной электрод;
• По средней подмышечной линии в 5 межреберье крепится фиолетовый грудной электрод.

Все электроды могут иметь разные размеры и конфигурацию, что зависит от вида исследования (разовая запись, суточный мониторинг или стрессовый тест) и особенностей аппарата. Кроме того, существуют одноразовые и многоразовые электроды. Выбрать подходящий вариант можно в интернет-магазине, но следует учитывать, что одноразовые электроды рассчитаны на современные модели электрокардиографов.

Запись ЭКГ у детей и беременных женщин

Электрокардиография проводится беременным женщинам и даже новорожденным детям.

Противопоказаний к исследованию не существует, однако определенные сложности возникнут с людьми, имеющими серьезные психические отклонения.

Разница в записи ЭКГ у взрослого и ребенка заключается лишь в размерах электродов, которые также можно приобрести на ресурсе расходного медицинского материала Авицена-мед.

Некоторые нюансы возникают при снятии ЭКГ у людей с декстракардией. У таких пациентов сердце находится справа, поэтому результаты исследования получатся прямо противоположными нормальным. Если пациент осведомлен о своей особенности, он обязан предупредить медицинского работника.

Рекомендации для пациентов

Перед прохождением ЭКГ пациентам рекомендуется:

• Убрать из рациона влияющие на сердечно-сосудистую систему продукты;
• Прекратить прием некоторых лекарств (только с одобрения врача);
• Избегать серьезных физических нагрузок;
• Не наносить на руки, ноги или грудною клетку крема или лосьоны.

При наличии выраженной одышки у пациента в лежачем положении разрешается записывать электрокардиограмму сидя. Но в таком случае медсестра должна более внимательно следить за креплениями электродов, чтобы они не сползали.
