Инфаркт миокарда – тяжелое осложнение сердечных патологий (гипертония, аритмия). Симптомы инфаркта часто похожи на признаки острой стенокардии, но плохо купируются лекарственными средствами. При этой патологии изменяется ток крови, вызывая отмирание тканей сердца. Пациент нуждается в срочной медицинской помощи. При первой возможности ему показана электрокардиография.

Кардиограмма сердца

Органы человека испускают слабые токи. Эта способность используется в работе электрокардиографа – прибора, регистрирующего электрические импульсы. Аппарат оборудован:

механизмом, усиливающим слабые токи;
прибором для измерения напряжения;
записывающим устройством (работает в автоматическом режиме).

На основании построенной прибором кардиограммы врач ставит диагноз. Особая ткань человеческого сердца (проводящая система) передает мышце сигналы о расслаблении и сокращении. Клетки сердца реагируют на сигналы, а кардиограф записывает их. Электрический ток в клетках сердца проходит периоды:

деполяризации (изменение отрицательного заряда клеток сердечной мышцы на положительный);
реполяризации (восстановление отрицательного внутриклеточного заряда).

Электропроводимость поврежденных клеток значительно ниже, чем у здоровых. Эта разница и фиксируется на кардиограмме.

Важно! Нижний инфаркт поражает сердечную артерию левого желудочка (нижнюю его стенку), что отражается на соответствующих отведениях ЭКГ.

Расшифровка графических показателей

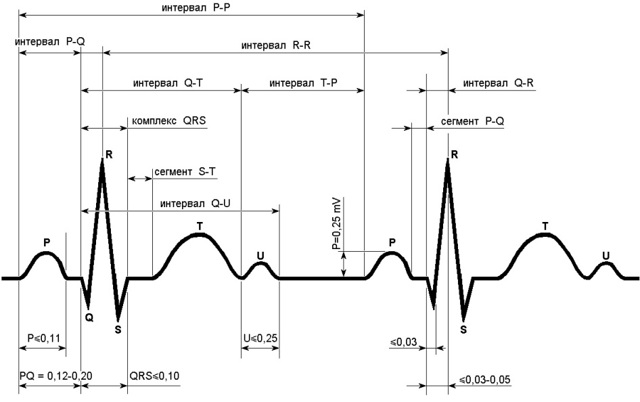

Для расшифровки путаных графиков, вышедших из-под самописца кардиографа, нужно знать некоторые тонкости. На кардиограмме четко прослеживаются интервалы и зубцы. Их обозначают буквами P, T, S, R, Q и U. Каждый элемент графика отражает работу того или иного отдела сердца. В диагностике патологии «задействованы»:

Q – раздражение тканей между желудочками;
R – раздражение верхушки сердечной мышцы;
S – раздражение желудочковых стенок; в норме имеет вектор, обратный вектору R;
Т – «отдых» желудочков;
ST – промежуток «отдыха».

Обычно для снятия кардиограммы сердца применяют двенадцать регистрирующих электродов. При инфаркте значимы данные электродов с левой части груди (V1-V6).

Врачи «читают» электрокардиограмму, измеряя длину интервалов между колебаниями. Полученные данные позволяют проанализировать ритмичность, а зубцы отражают силу сокращений сердца. Существует алгоритм определения нормы и нарушений:

Анализ показаний ритма и сокращений сердца;
Расчет временных промежутков;
Расчет электрической оси сердца;
Изучение комплекса QRS;
Анализ сегментов ST.

Важно! Инфаркт миокарда без подъема сегмента ST может возникнуть вследствие разрыва холестериновой бляшки. Осевшие на бляшке тромбоциты активируют систему свертывания, образуется тромб. К разрыву бляшки может привести и воспалительный процесс.

Кардиограмма при инфаркте миокарда

При инфаркте из-за недостаточного кровоснабжения отмирают участки миокарда. Ткани сердца испытывают дефицит кислорода и питательных веществ и перестают выполнять свою функцию. Сам инфаркт состоит из трех зон:

ишемии (начальная степень, нарушаются процессы реполяризации);
зона повреждений (более глубокие нарушения, нарушены процессы деполяризации и реполяризации);
некроза (ткани начинают погибать, процессы реполяризации и деполяризации отсутствуют вовсе).

Специалисты отмечают несколько типов некроза:

субэндокардиальный (на внутренней части);
субэпикардиальный (снаружи, соприкасается с внешней оболочкой)
интрамуральный (внутри желудочковой стенки, не соприкасается с оболочками);
трансмуральный (по всему объему стенки).

ЭКГ-признаки инфаркта миокарда:

возрастает частота сжиманий сердечной мышцы;
поднимается сегмент ST, наблюдается его устойчивая депрессия;
растет продолжительность QRS;
изменяется зубец R.

Распространенные «сбои» в работе сердца и изменения на ЭКГ, связанные с развитием некроза:

Графическое изображение на кардиограммеВызвавшая изменение патологияХарактерные признаки

	Нормальная работа сердца	Сегмент ST и зубцы в норме.
	Субэндокардиальная ишемия	Нарушение реполяризации – высокий заостренный зубец Т.
	Субэпикардиальная ишемия	Зубец Т отрицательный
	Трансмуральная ишемия	Глубокий отрицательный зубец Т
	Субэндокардиальное повреждение	Изменяется сегмент ST – либо поднимается, либо опускается (депрессия)
Субэпикардиальное повреждение	Возвышение сегмента ST
Субэпикардиальная ишемия + субэндокардиальное повреждение	Депрессия сегмента ST и отрицательный зубец Т
Субэпикардиальное повреждение + субэпикардиальная ишемия	Возвышение сегмента ST и отрицательный зубец Т
Трансмуральное повреждение	Возвышение сегмента ST заметнее, чем при субэпикардиальном повреждении, достигает зубца Т по высоте и объединяется с ним в одну линию. Комплекс носит в народе название «кошачья спинка». Регистрируется на начальных этапах патологии, в острейшую его стадию.
Трансмуральный инфаркт	Нет деполяризации и реполяризации. Под электродом регистрируется только зубец Q – глубокий и объединенный с зубцом S, поэтому его еще называют зубцом QS
Нетрансмуральный инфаркт	«Неправильный» зубец Q, практически равный по величине зубцу R (он невысокий, потому что реполяризуется лишь часть стенки)
Нетрансмуральный инфаркт + субэпикардиальная ишемия	Патологический Q, сниженный зубец R, отрицательный Т. Сегмент ST нормальный
Субэндокардиальный инфаркт (не Q) + субэндокардиальное повреждение	Некроз не внедряется в миокард (тонкой полоской лежит под эндокардом). Зубец R снижен, депрессивный сегмент ST

Важно! Интрамуральный инфаркт (не Q) развивается внутри стенки миокарда. Деполяризация обходит его с обеих сторон, поэтому зубец Q обычно не регистрируется.

Разные стадии инфаркта на ЭКГ

Различают несколько стадий некроза:

повреждения (острейшая) – до трех суток;
острая – до трех недель;
подострая – до трех месяцев;
рубцевания – весь остаток жизни.

Инфаркт развивается в каждом случае индивидуально – нарушения кровоснабжения и локализация повреждений происходят на разных участках сердечной мышцы. И признаки инфаркта миокарда на ЭКГ проявляются по-разному.

К примеру, развитие трансмурального повреждения может идти по следующему сценарию:

Стадия инфарктаГрафическое изображение на кардиограммеХарактерные признаки

Острейшая	В начале: В конце:	Начинает формироваться зона некроза. Появляется «кошачья спинка». При первых признаках некроза регистрируется зубец Q. Сегмент ST может располагаться ниже или выше
Острая	В начале: В конце:	Зона повреждения постепенно замещается зоной ишемии. Зона некроза разрастается. По мере развития инфаркта сегмент ST уменьшается. Из-за ишемии сохраняется отрицательный зубец Т. К началу новой стадии зона повреждения исчезает
Подострая	Регистрируются зубец Q и сниженный зубец R. Сегмент ST лежит на изолинии. Глубокий отрицательный зубец Т говорит о большой зоне ишемии
Рубцевания	Некроз преобразуется в рубец, окруженный нормальной тканью. На кардиограмме регистрируется только патологический зубец Q. R снижен, сегмент ST лежит на изолинии. Т нормальный. Q остается после инфаркта миокарда на всю жизнь. Может «маскироваться» за счет изменений в миокарде

Важно! Снять ЭКГ в большинстве населенных пунктов можно и на дому, вызвав бригаду скорой помощи. Почти в каждом автомобиле неотложки можно найти портативный электрокардиограф.

Изменения в отведениях ЭКГ

Врачи находят зону инфаркта, определяя ткани органа, просматривающиеся на отведениях ЭКГ:

V1-V3 – желудочковая стенка спереди и ткани между желудочками;
V3-V4 – желудочки (спереди);
I, aVL, V5, V6 – желудочек левый (слева спереди);
I, II, aVL, V5, V6 – желудочек (сверху спереди);
I, aVL, V1-V6 – значительное поражение спереди;
II, III, aVF – желудочки (сзади снизу);
II, III, aVF, V3-V6 – желудочек левый (сверху).

Это далеко не все возможные участки поражения, потому как локализация инфаркта миокарда может наблюдаться и в желудочке правом, и в задних отделах сердечной мышцы. При расшифровке необходимо обладать максимумом информации со всех электродов, тогда локализация инфаркта миокарда по ЭКГ будет более адекватной.

Так же анализируется площадь поврежденных очагов. Электроды «стреляют» в сердечную мышцу с 12 точек, линии «прострела» сходятся в ее центре. Если обследуется правая часть тела, к стандартным отведениям добавляют еще шесть.

При расшифровке особое внимание уделяется данным с электродов поблизости от участка некроза. «Мертвые» клетки окружает область повреждений, вокруг нее располагается ишемическая зона.

Стадии инфаркта миокарда отражают масштабность нарушений тока крови и степень образования рубцов после некроза. Реальный размер инфаркта отражает стадия заживления.

Важно! На электрокардиограмме можно увидеть глубину некроза. На изменение зубцов Т и S влияет локализация пораженной зоны относительно стенок миокарда.

Инфаркт и норма: графическая разница

Здоровая сердечная мышца работает ритмично. Четко и «размеренно» выглядит и его кардиограмма. Все ее составляющие в норме. Но нормы взрослого человека и ребенка отличаются.

Отличны от нормальных «сердечных графиков» и кардиограммы при «особых» физиологических состояниях, к примеру, при беременности. У женщин в «интересном положении» сердце в грудной клетке немного смещается, как и его электрическая ось.

С ростом плода добавляется нагрузка на сердце, это тоже отражается на ЭКГ.

Электрокардиограмма взрослого здорового человека:
ЭКГ при инфаркте миокарда выявляет и регистрирует необходимые для диагностики и эффективного лечения признаки патологии. К примеру, острой форме инфаркта левого желудочка (передней его стенки) присущи:

возвышение сегмента ST и формирование коронарного зубца Т в отведениях V2-V5, I и aVL;
депрессивный сегмент ST в III отведении (противоположном пораженной области);
снижение зубца R в отведении V2.

Электрокардиограмма при этой форме инфаркта миокарда выглядит следующим образом:
Важно! При диагнозе «передний инфаркт миокарда» ЭКГ отмечает
наличие патологического Q-зубца, снижение R-зубца, возвышение RST-сегмента и формирование минусового коронарного Т-зубца.

Многоликая ЭКГ-диагностика

Все изменения, наблюдающиеся на электрокардиограммах при инфарктах, не специфичны. Они могут наблюдаться при:

миокардитах;
легочной тромбоэмболии;
электролитных нарушениях;
шоковых состояниях;
булемии;
панкреатите;
язвенной болезни желудка;
холецистите;
инсультах;
анемии.

Но и диагноз «инфаркт миокарда» исключительно на основании ЭКГ не проводят. Диагноз подтверждается:

клинически;
с помощью лабораторных маркеров.

Кардиограмма способна выявить другие патологии, их глубину и величину. Но ЭКГ-диагностика, не показавшая никаких отклонений, не может полностью исключить инфаркт миокарда. Кардиолог обязан обратить внимание на клиническую картину заболевания, динамику ЭКГ, активность ферментов и другие показатели.

Электрокардиограмма при остром инфаркте миокарда

29230

Крупноочаговый ИМ развивается при остром нарушении коронарного кровообращения, обусловленном тромбозом или выраженным и длительным спазмом коронарной артерии.

Согласно представлениям Бэйли такое нарушение кровообращения в сердечной мышце приводит к формированию трёх зонн патологических изменений: вокруг участка некроза располагаются зоны ишемического повреждения и ишемии (рис. 1).

На ЭКГ, зарегистрированной при остром крупноочаговом ИМ, фиксируют не только патологический зубец Q или комплекс QS (некроз), но и смещение сегмента RS-T выше или ниже изолинии (ишемическое повреждение), а также остроконечные и симметричные коронарные зубцы Т (ишемия).

Изменения ЭКГ возникают в зависимости от времени, прошедшего от формирования ИМ, в течение которого различают: острую стадию — от нескольких часов до 14-16 сут от начала ангинозного приступа, подострую стадию длительностью примерно от 15-20 сут от начала инфаркта до 1,5-2 мес и рубцовую стадию. Динамика ЭКГ в зависимости от стадии инфаркта представлена на рис. 2.

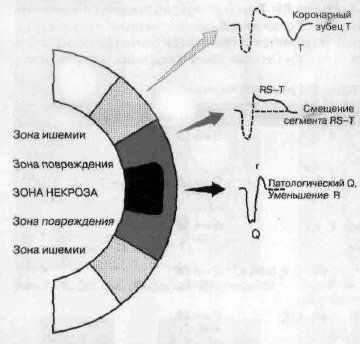

Рис. 1. Три зоны патологических изменений в сердечной мышце при острой ИМ и их отражение на ЭКГ (схема)

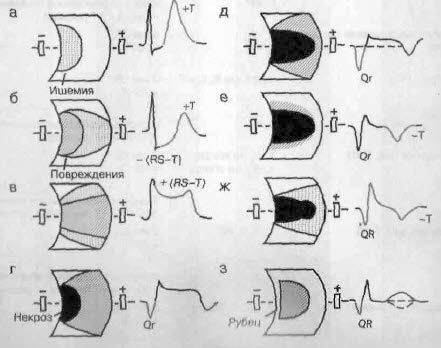

Рис. 2. Динамика изменений ЭКГ в острой (а-е), подострой (ж) и рубцовой (з) стадиях ИМ.

Выделяют четыре стадии ИМ:

острейшая,
острая,
подострая,
зубцовая.

Острейшая стадия характеризуется элевацией сегмента ST выше изолинии. Длится эта стадия минуты, часы.

Острая стадия характеризуется быстрым, в течение 1-2 сут, формированием патологического зубца Q или комплекса QS, смещением сегмента RS-T выше изолинии и сливающегося с ним вначале положительного, а затем отрицательного зубца Т. Через несколько дней сегмент RS-T несколько приближается к изолинии.

За 2-3 нед заболевания сегмент RS-T становится изоэлектричным, а отрицательный коронарный зубец Т резко углубляется и становится симметричным, заостренным (повторная инверсия зубца Т).

Сегодня после внедрения методов реваскуляризации миокарда (лекарственной или механической) продолжительность стадий ИМ значительно укорочена.

В подострой стадии ИМ регистрируют патологический зубец Q или комплекс QS (некроз) и отрицательный коронарный зубец Т (ишемия). Его амплитуда, начиная с 20-25 сут ИМ, постепенно уменьшается. Сегмент RS-T расположен на изолинии.

Для зубцовой стадии ИМ характерно сохранение в течение ряда лет, нередко в течение всей жизни больного, патологического зубца Q или комплекса QS и наличие слабоотрицательного, сглаженного или положительного зубца T.

Изменения ЭКГ при острых ИМ различной локализации представлены в табл. 1. Прямой признак острой стадии инфаркта — патологический зубец Q (или комплекс QS), элевация (подъём) сегмента RS-T и отрицательный (коронарный) зубец Т.

В противоположных отведениях встречаются так называемые реципрокные изменения ЭКГ: депрессия сегмента RS-Т ниже изолинии и положительный остроконечный и симметричный (коронарный) зубец T.

Иногда наблюдается увеличение амплитуды зубца R.

Следует помнить, что трансмуральный ИМ (Q-инфаркт миокарда) той или иной локализации диагностируют в тех случаях, когда в двух или более отведениях, расположенных над областью инфаркта, регистрируют комплекс QS или патологический зубец Q. При постинфарктной аневризме для ЭКГ (рис.

3) характерен комплекс QS и подъём сегмента RS-Т выше изолинии в нескольких отведениях, причем ЭКГ не претерпевает изменений в зависимости от стадий ИМ («застывшая» ЭКГ). ЭКГ-признаки мелкоочагового ИМ (не Q-инфаркта миокарда) — смещение сегмента RS-Т выше или ниже изолинии и/или разнообразные остро возникшие патологические изменения зубца Т (чаще отрицательный коронарный зубец Т).

Эти патологические изменения ЭКГ наблюдают на протяжении 3-5 нед от начала инфаркта (рис. 4). При субэндокардиальном ИМ комплекс QRS также может быть не изменен, патологический Q отсутствует (рис. 5). В первые сутки такого инфаркта регистрируют смещение сегмента RS-Т ниже изолинии на 2-3 мм в двух и более отведениях, а также отрицательный зубец T.

Сегмент RS~Т нормализуется обычно в течение 1-2 нед, а зубец T остается отрицательным, следуя той же динамике, что и при крупноочаговом инфаркте.

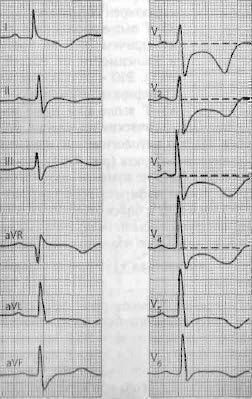

Рис. 3. «Застывшая» ЭКГ при постинфарктной аневризме левого желудочка

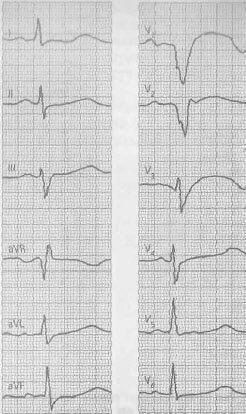

Рис. 4. ЭКГ при мелкоочаговом ИМ: А — в области заднедиафрагмальной (нижней) стенки ЛЖ с переходом на боковую стенку, Б — в переднеперегородочной области и верхушке

Рис. 5. ЭКГ при субэндокардиальном ИМ передней стенки левого желудочка

Таблица 1

Изменения ЭКГ при остром ИМ различной локализации

Локализация	Отведения	Характер изменений ЭКГ
Переднеперегородочный (рис. 6)	V1-V5	Q или QS; +(RS-T); -T
Передневерхушечный	V3-V4	Q или QS; +(RS-T); -T
Переднеперегородочный и передневерхушечный (рис. 7)	V1-V4	Q или QS; +(RS-T); -T
Переднебоковой (рис. 8)	I, aVL, V5, V6 (реже V4)	Q или QS; +(RS-T) -T
Распространенный передний (рис. 9)	I, aVL, V1-V6 III, aVF	Q или QS; +(RS-T); -T Возможные реципракные изменения: -(RS-T) и +T (высокие)
Переднебазальный (высокий передний) (рис. 10)	V1²-V3² V4³-V6³	Q или QS; +(RS-T); -T
Нижний (рис. 11)	III, aVF или III, II, aVF V1-V4	Q или QS; +(RS-T); -T Возможные реципрокные изменения: -(RS-T) и +T (высокие)
Заднебазальный (рис. 12)	V3-V9 (не всегда) V4³-V6³ (не всегда) V1-V3	Q или QS; +(RS-T); -T Возможны реципрокные изменения: -(RS-T) и +T (высокие) и увеличение R
Нижнебоковой (рис. 13)	V6, II, III, aVF V1-V3	Q или QS; +(RS-T); -T Возможны реципрокные изменения: -(RS-T) и +T (высокие) и увеличение R
Распространенный нижний	III, aVF, II, V6, V7-V9, V7³-V9³ V1-V3 или V4-V6	Q или QS; + (RS-T); -T Возможны реципрокные изменения: -(RS-T) и +T (высокие) и увеличение R

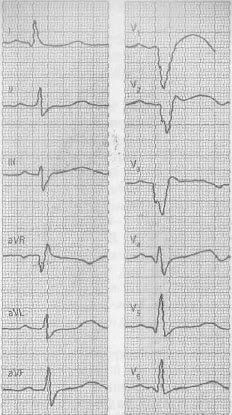

Рис. 6. ЭКГ при переднеперегородочном ИМ

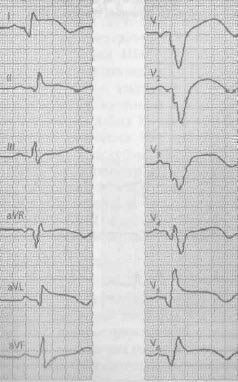

Рис. 7. ЭКГ при переднеперегородочном ИМ с переходом на верхушку

Рис. 8. ЭКГ при переднебоковом ИМ

Рис. 9. ЭКГ при распространенном переднем ИМ

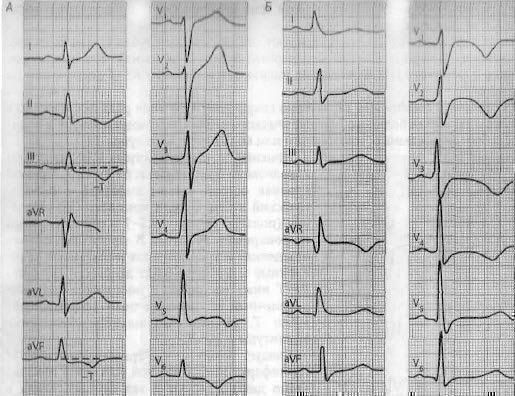

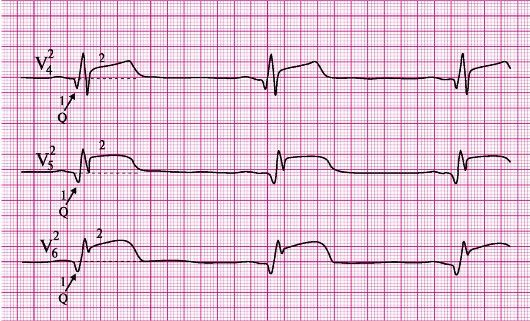

Рис. 10. ЭКГ при переднебазальном ИМ: а — при обычном расположении грудных электродов (ИМ не выявляется), б — при расположении электродов на два ребра выше (регистрируются типичные признаки ИМ)

Рис. 11. ЭКГ при остром заднедиафрагмальном (нижнем) ИМ. В отведениях V1-V4 регистрируются реципрокные изменения ЭКГ

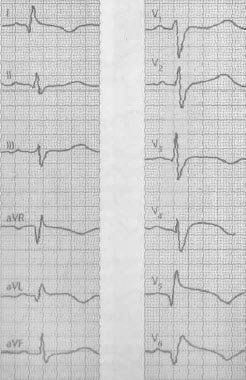

Рис. 12. ЭКГ при заднебазальном ИМ

Рис. 13. ЭКГ при заднебоковом ИМ

Струтынский А.В.

Электрокардиография

Опубликовал Константин Моканов

Инфаркт миокарда на ЭКГ проявляется в зависимости от стадии развития. Эта процедура проводится всегда для определения локализации и размера очага некроза. Это надежное исследование, расшифровка которого помогает заметить любые патологические изменения в сердце.

Что такое ЭКГ

Электрокардиограмма — это диагностическая методика, которая фиксирует сбои в функционировании сердца. Процедура проводится с помощью электрокардиографа. Аппарат предоставляет изображение в виде кривой, которое свидетельствует о прохождении электрических импульсов.

Это безопасная диагностическая методика, разрешена для проведения во время беременности и в детском возрасте.

С помощью кардиограммы определяют:

в каком состоянии структура, способствующая сокращению миокарда;
частоту сокращений сердца и его ритм;
работу проводящих путей;
оценивают качество снабжения сердечной мышцы через коронарные сосуды;
выявляют наличие рубцов;
патологии сердца.

Для более точной информации о состоянии органа могут использовать суточное мониторирование, ЭКГ с нагрузкой, чрезпищеводное ЭКГ. Благодаря этим процедурам можно своевременно обнаружить развитие патологических процессов.

Подготовка к процедуре и ее проведение

Чтобы обнаружить на ЭКГ признаки инфаркта миокарда, необходимо провести процедуру правильно, с соблюдением всех рекомендаций. Перед исследованием необходимо:

Успокоиться и избегать стрессов.
Не подвергаться физическим нагрузкам.
Не переедать и ограничиться небольшим перекусом.
Отказаться от употребления спиртных напитков и курения перед обследованием.
Не употреблять много жидкости, особенно напитков, содержащих кофеин.
Чтобы кожа хорошо соприкасалась с электродами, не стоит наносить перед исследованием на нее кремы или гели.

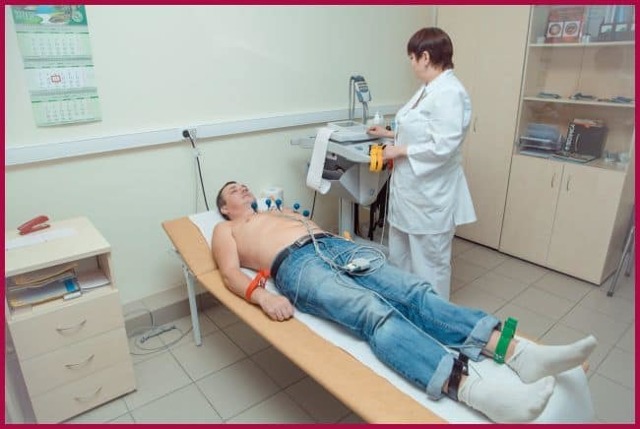

Больной должен снять верхнюю одежду, чтобы грудная клетка была полностью открытой. Оголенными также должны быть голени. На участок тела, куда будут прикладываться электроды, наносят гель.

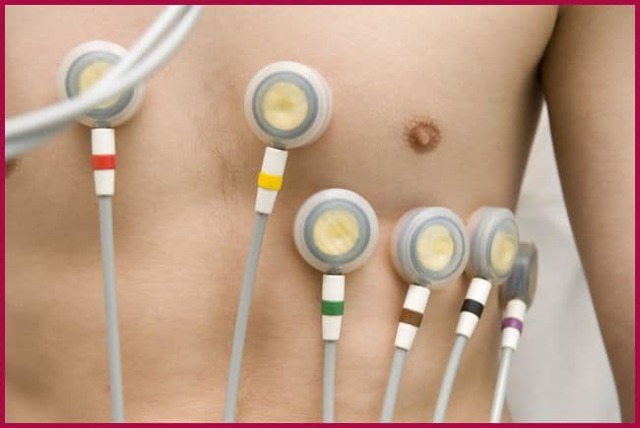

После этого к ним прикрепляют манжетки и присоски на грудь, щиколотки и руки. Для проведения электрокардиограммы пациент принимает горизонтальное положение, после чего осуществляется запись работы сердца.

Длительность обследования около 10 минут. Через четверть часа больной может получить точную расшифровку результатов исследования.

Расшифровка показателей

Инфаркт на ЭКГ без специальных знаний увидеть невозможно. Если получив результаты УЗИ, больной может прочитать и понять, что с ним происходит, то графики и фото ЭКГ расшифровать невозможно, так как врач учитывает вид зубцов и интервалы между ними. Для каждого значения существует своя буква.

ЭКГ отражает разницу потенциалов между здоровыми и пораженными тканями, которые меняются по продвижению патологии.

Чтобы увидеть, какие отделы сердца функционируют правильно, а какие подверглись патологическим нарушениям, используют такие обозначения:

Показывает наличие раздражения в области между желудочками.
Говорит, что верхняя область сердечной мышцы подверглась раздражению.
Свидетельствует о работе желудочков: о нормальном состоянии говорит прохождение вектора в обратную сторону от вектора R.
Период отдыха желудочков, их нерабочего состояния.
промежутки отдыха.

Для расшифровки информации графика врачи используют определенный алгоритм.

Проводят измерение интервалов между колебаниями. Наличие инфаркта определяют специальными датчиками, которые устанавливают на грудной клетке слева.

Оценивая результаты обследования, врачи:

Изучают показания ритма сердца и частоту сокращений.
Высчитывают длительность промежутков между периодами работы и отдыха.
Рассчитывают электрическую ось.
В комплексе оценивают показатели Q, R, S.
Анализируют промежутки отдыха.

По этим результатам определяют наличие патологического процесса и при необходимости направляют на более детальное обследование.

Как определяют место локализации инфаркта

На ЭКГ признаки инфаркта миокарда чаще всего показывают наличие ишемических нарушений в области левого желудочка. Поражения с правой стороны миокарда наблюдаются в редких случаях. Патологический процесс может распространяться на переднюю, боковую и заднюю поверхность. Его развитие показывают разные отведения кардиограммы:

При инфаркте, поразившем переднюю стенку миокарда, наблюдают соответствующие признаки в грудных отведениях с V1 по V3.
Для инфаркта боковой стенки, который в изолированном виде встречается редко, наблюдаются изменения в отведениях с V3 по V5, которые сочетаются с 1 и 2 стандартными и усиленным AVL.
Инфаркт задних отделов бывает нижним диафрагмальным, который проявляется наличием патологических изменений в усиленном отведении AVF. Гораздо реже возникает верхний инфаркт, при котором увеличивается зубец R и редко наблюдается зубец Q.

Развитие инфарктов в области правого желудочка и предсердий наблюдается нечасто. Симптомы этих состояний обычно маскируются признаками патологии левых отделов миокарда.

О том, насколько распространился очаг некроза, ЭКГ при инфаркте миокарда показывает наличием изменений в отведениях:

при мелкоочаговом инфаркте в результатах появляется отрицательный коронарный Т и смещается интервал ST, патология R и Q не наблюдается;
при крупноочаговых поражениях происходят изменения во всех отведениях.

Также читают: Обзор измерителей давления на запястье

Глубину некроза также можно выявить с помощью кардиограммы:

при субэпикардиальной локализации наблюдают зону поражения в области под наружным слоем сердца;
при субэндокардиальном отмирание тканей наблюдают возле внутреннего слоя миокарда;
при трансмуральном инфаркте поражения проникает через все слои сердечной мышцы.

В процессе расшифровки результатов врач обязательно должен указать приблизительную глубину некроза.

Стадии инфаркта на ЭКГ

Определяется не только локализация инфаркта миокарда на ЭКГ, а и стадия развития. При типичном течении острого инфаркта на кардиограмме можно увидеть три периода развития патологии. В раннем периоде, который длится около недели, происходит развитие:

Стадии ишемических нарушений. Она продолжается в течение двух часов и проявляется появлением высокого зубца Т над очагом некроза.
Стадии повреждений, которая наблюдается в течение от одного до трех дней. Возникает поднятие интервала ST и опущение вниз зубца Т. Эти изменения можно обратить, если своевременно остановить отмирание тканей сердечной мышцы.
Образования некроза. Кардиограмма показывает наличие расширенного и глубокого зубца Q. R при этом значительно снижается.

Некротический очаг окружен зоной с ишемическими нарушениями. Их размеры определяют по распространению изменений в разных отведениях. При повреждении зона инфаркта увеличивается, поэтому используют лечебные методики для прекращения отмирания клеток в области вокруг очага некроза.

Состояние усугубляется возникновением различных нарушений сердечного ритма, поэтому на кардиограмме ожидают обнаружить проявления аритмии.

В подостром периоде, который продолжается от 10 дней до месяца, показатели электрокардиограммы постепенно нормализуются, происходит опущение интервала ST на изолинию. Врачи-диагносты говорят, что он садится. Очаг некроза покрывается соединительной тканью. Об образовании рубца говорят признаки:

Уменьшение или полное исчезновение Q.
Увеличение до прежнего уровня R.
Наличие отрицательного Т.

Продолжительность периода рубцевания месяц и больше.

С помощью правильно проведенной электрокардиограммы врач устанавливает продолжительность патологического процесса. Некоторые специалисты могут заметить развитие кардиосклероза в области поврежденного участка.

Сложность диагностики

Во время прохождения обследования могут возникать сложности, которые затрудняют процесс диагностики. Повлиять на зубцы и интервалы могут различные факторы:

Если человек страдает избыточным весом, то электрическая позиция подвергается серьёзным изменениям.
При условии, что раньше уже был приступ, и очаг некроза зарубцевался, то на его месте нельзя заметить развитие нового инфаркта.
Если возникла полная блокада левой ножки пучка Гиса и нарушилась проводимость, то определить ишемические изменения нельзя.
Застывшие результаты ЭКГ в сочетании с развивающейся аневризмой сердца не позволяют отследить новую динамику.

Благодаря современным техническим возможностям и новым аппаратам для проведения кардиографии расчеты врача упрощаются. Все анализируется автоматически.

Благодаря холтеровскому мониторированию можно непрерывно на протяжении суток записывать работу сердца. За пациентом при инфаркте устанавливают кардиомониторное наблюдение, которое позволяет своевременно увидеть серьезные изменения в сокращениях сердца.

Постановка диагноза осуществляется врачом с учетом клинических симптомов. На ЭКГ подтверждают наличие патологического процесса.

Экг признаки острого инфаркта миокарда

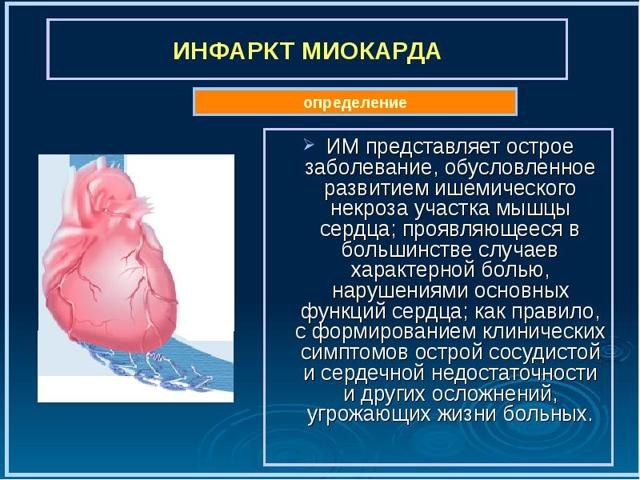

Инфаркт миокарда представляет собой омертвление участка сердечной мышцы и является очень серьезным и опасным заболеванием. Возникает как следствие тяжелого проявления ишемической болезни сердца. Иными словами, это острая форма ИБС, которая появляется при прекращении поступления крови к отделу мышцы сердца.

Если участок мышцы голодал в течение пятнадцати – двадцати минут, то он умирает. Вот это омертвление и является инфарктом миокарда. Может возникнуть из-за физической утомляемости, переживаний, пережитого сильного стресса.

Одним из самых главных методов диагностики заболевания является проведение электрокардиограммы.

Что такое электрокардиограмма и для чего она нужна

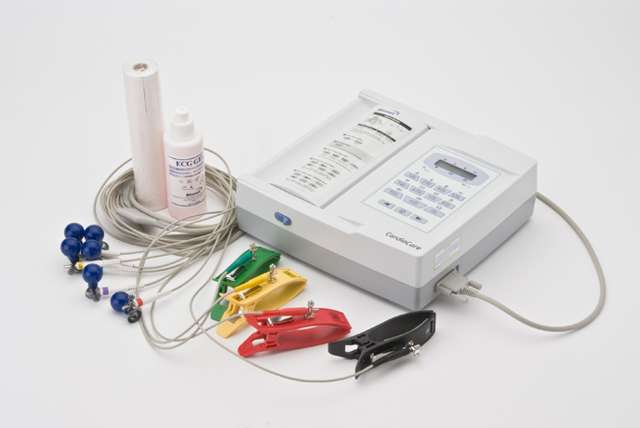

Электрокардиограф

Электрокардиограмма представляет собой записанные на бумаге электрические колебания сердечной мышцы при ее работе в обычном режиме. Выполняется этот метод исследования с помощью специального аппарата – кардиографа. Благодаря ЭКГ можно определить наличие болезни сердца на ранней стадии и принять соответствующие меры по ее лечению.

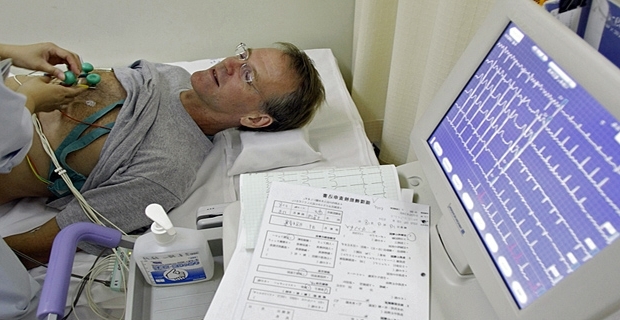

Проводится эта процедура в кабинете врача – кардиолога. Больной ложится горизонтально лицом кверху на кушетку, освобождает от одежды области запястья, голеней и груди. Если у больного наблюдается одышка, тогда кардиограмму снимают в сидячем его положении. После того как больной примет правильное положение ему налаживают электроды на ноги и руки. Производится это в определенном порядке:

на правую верхнюю конечность – накладывается красный электрод;
на верхнюю левую конечность – желтого цвета;
электрод зеленого цвета – на левую нижнюю конечность;
черный цвет электрода – накладывается на правую нижнюю конечность.

Накладывание электродов

Кожные покровы перед подсоединением электродов смазываются спиртом, тем самым обезжиривают их. Электроды прикрепляются при помощи зажимов или резиновых лент. Если у пациента отсутствуют руки или ноги, тогда электроды накладываются на культю.

Грудной электрод представляет собой грушу-присоску. Если кардиограмма осуществляется на одноканальном устройстве, тогда запись отведений с грудного отдела производится постепенно, после того как пройдут записи шести отведений от верхних и нижних конечностей.

Обычно производится запись шести отведений с грудного отдела.

Для того чтобы ЭКГ признаки ИМ были точными на бумаге, необходимо знать точные точки установления электрода. Итак, V – это отведения.

V1 – электрод накладывается на уровне четвертого межреберья в области правого края грудной клетки;
V2 – устанавливается на уровне четвертого межреберья в области левого края грудной клетки;
V3 – электрод прикрепляется строго по средней линии, которая соединяет V2 и V3;
V4 – крепление производится в области пятого межреберья по срединно-ключичной левой линии;
V5 – электрод крепится на уровне левой передней линии подмышки;
V6 – крепление осуществляется на таком же уровне, как предыдущие два электрода, только уже по левой средней линии подмышки.

Внимание! Если у больного отмечается повышенная волосистость кожных покровов в областях крепления электродов, тогда кожу в этих местах смачивают раствором из мыла.

Если и так не удалось снять электрокардиограмму, тогда больного просят прижать немного электрод, но дотрагиваться он может исключительно к резиновой части груши.

Почему рекомендуется пациенту осуществлять это только своей конечностью, потому что от чужой руки возникают очень сильные помехи, что не дает возможность снять точные показатели электрических колебаний мышцы сердца.

Проявления острого инфаркта миокарда на электрокардиограмме

Острый инфаркт всегда начинается с острой боли в грудной области, которая в большей степени ощущается сдавливанием. Длится этот болевой синдром обычно более пятнадцати минут и не прекращается даже после приема нитроглицерина. К основным симптомам относят: боль в области груди, обморок, одышка, тошнота, рвота.

ЭКГ признаки острого могут обнаружиться уже спустя тридцать минут после начала приступа. Проявляются субэндокардиальной ишемией на электрокардиограмме в виде смещения сегмента RS–T вниз изолинии и увеличением высоты зубцов T. Вот такая вот картина характерна начальному этапу развития болезни, при более поздних сроках доктора сталкиваются с гораздо тяжелее ситуацией.

Итак, на электрокардиограмме признаки недуга наблюдаются в виде:

отрицательного зубца Т;
очень частым сокращением сердечной мышцы;
в наличии будут проявления ранее пережитого инфаркта;
отмечается достаточно высокий суммарный подъем ST сегмента;
уменьшение зубца R;
комплекс QS;
повышенного сегмента RS–T.

Признаки и расшифровка электрокардиограммы при крупноочаговом инфаркте миокарда

Этот вид появляется вследствие острого патологического изменения коронарного кровотока, которое обычно возникает при тромбозе. ЭКГ признаки крупноочагового инфаркта миокарда будут видоизменяться, и зависеть от времени, которое уже прошло после начала ИМ. Существует три стадии:

при острой стадии наблюдается длительность течения от нескольких часов до пятнадцати – шестнадцати дней. На этой стадии наблюдается быстрое образование зубца Q, смещается сегмент RS–T выше изолинии и вместе с ним сливается отрицательный зубец Т;
подострая стадия – характеризуется патологическим зубцом Q, может возникнуть омертвление участка мышцы, то есть комплекс QS. Появляется также отрицательный коронарный зубец Т, иными словами, ишемия. Амплитуда его, начиная с двадцатого или двадцать пятого дня от начала заболевания понемногу уменьшается;
третья стадия рубцовая – для нее характерно сохранение на кардиограмме зубца Q или же комплекса QS. Еще будет отмечаться слабо отрицательный или положительный зубец Т.

ЭКГ признаки очагового инфаркта миокарда

ЭКГ, которая впервые была сделана при этом заболевании, приблизительно у десяти процентов больных показывает нормальные показатели.

Приблизительно сорок процентов больных изменения электрокардиограммы не диагностируются, и только у пятидесяти процентов больных на лицо явные признаки ЭКГ крупноочагового инфаркта.

Зачастую самым первым ЭКГ-проявлением является подъем ST сразу в нескольких отведениях.

Как проявляется инфаркт миокарда на ЭКГ

Для определения наличия инфаркта, его локализации и стадии разрушения сердечной мышцы наиболее достоверным и доступным методом является ЭКГ.

Первые признаки появляются после третьего часа от начала приступа, нарастают в первые сутки и остаются после формирования рубца.

Для постановки диагноза учитывают глубину разрушения миокарда и обширность процесса, так как от этого зависит тяжесть состояния больного и риск осложнений.

Экг признаки инфаркта миокарда

Электрокардиограмма при остром нарушении коронарного кровотока отражает неспособность функционирования омертвевшей ткани и изменения возбудимости клеток из-за выхода калия. В связи с тем, что часть функционирующего миокарда при инфаркте погибает, электрод над этой зоной не может зафиксировать процесс прохождения электрического сигнала.

Поэтому на записи не будет R, но появится отраженный импульс от противоположной стенки – патологический зубец Q, имеющий отрицательное направление. Этот элемент есть и в норме, но он крайне короткий (менее 0,03 секунды), а при инфаркте он становится глубоким, длинным.

Из-за разрушения кардиомиоцитов внутриклеточные запасы калия выходят из них и концентрируются под наружной оболочкой сердца (эпикард), вызывая электроток повреждения. Это нарушает процесс восстановления (реполяризации) сердечной мышцы и изменяет элементы ЭКГ таким образом:

над зоной некроза SТ повышается, а на противоположной стенке – снижается, то есть инфаркт проявляется дискордантными (несогласованными) нарушениями ЭКГ;
Т становится отрицательным из-за нарушенной реполяризации в зоне разрушения мышечных волокон.

Рекомендуем прочитать статью о заднебазальном инфаркте. Из нее вы узнаете о причинах возникновения и симптомах заднебазального инфаркта, а также о диагностике, лечении и возможных негативных последствиях без лечения.

А здесь подробнее о постинфарктном кардиосклерозе.

Локализация патологии: передний, задний, боковой

Если на первом этапе анализа ЭКГ нужно обнаружить 5 признаков инфаркта (нет R или низкий, появился Q, повысился SТ, есть дискордантный SТ, отрицательный Т), то следующей задачей является поиск отведений, где эти нарушения проявляются.

Передний

При поражении этой части левого желудочка характерные нарушения формы и величины зубцов отмечаются в:

отведении 1 и 2, от левой руки – глубокий Q, ST повышен и сливается с положительным Т;
3, от правой ноги – ST снижен, Т отрицательный;
грудных 1-3 – R, QS широкий, ST поднимается над изоэлектрической линией более чем на 3 мм;
грудных 4-6 – Т плоский, ST или немного ниже изолинии.

Задний

При локализации очага некроза по задней стенке на ЭКГ можно увидеть во втором и третьем стандартном и усиленном отведении от правой ноги (aVF):

углубленный и расширенный Q;
повышенный ST;
Т положительный, слитый с ST.

Боковой

Инфаркт боковой стенки приводит к типичным изменениям электрокардиограммы в третьем, от левой руки, 5 и 6 грудных:

углубленный, существенно расширенный Q;
повышенный ST;
Т сливается с ST в одну линию.

Первое стандартное отведение и грудные фиксируют депрессию ST и негативный, деформированный Т.

Стадии при обследовании

Изменения ЭКГ не являются статичными при разрушении сердечной мышцы. Поэтому можно определить давность процесса, а также остаточные изменения после перенесенного острого нарушения питания миокарда.

Острейшая и острая

Очень редко можно зафиксировать инфаркт в первые минуты (до 1 часа) от возникновения. В это время изменения ЭКГ либо отсутствуют полностью, либо имеются признаки субэндокардиальной ишемии (повышение ST, деформация Т). Острая стадия продолжается от часа до 2 — 3 дня от начала развития некроза сердечной мышцы.

Этот период характеризуется выходом ионов калия из погибших клеток и возникновением токов повреждения. Их можно увидеть на ЭКГ в виде повышения ST над местом инфаркта, а зубец Т из-за слияния с этим элементом перестает определяться.

Подострая

Эта стадия продолжается примерно до окончания 20 дня от момента приступа. Калий из внеклеточного пространства постепенно вымывается, поэтому ST медленно приближается к изоэлектрической линии. Это способствует появлению очертаний зубца Т. Окончанием подострой фазы считается возврат ST на нормальное положение.

Рубцевание

Длительность восстановительного процесса и замещения места некроза соединительной тканью может быть около 3 месяцев.

В миокарде в это время формируется рубец, он частично прорастает сосудами, образуются новые клетки сердечной мышцы.

Основной ЭКГ-признак этих процессов – движение Т к изолинии, переход его из отрицательного в положительный. Также постепенно увеличивается R, исчезает патологический Q.

Перенесенный

Остаточные явления после перенесенного инфаркта проявляются в виде постинфарктного кардиосклероза. Рубцы имеют различную форму и расположение, они не могут участвовать в сокращении миокарда и проведении импульса. Поэтому возникают разнообразные блокады и аритмии. На ЭКГ пациентов, перенесших инфаркт, обнаруживают деформаций желудочковых комплексов, неполный возврат ST и Т к норме.

Варианты инфаркта на ЭКГ

В зависимости от распространенности инфаркт сердечной мышцы может быть крупноочаговым или мелкоочаговым. Каждый из них имеет свои ЭКГ-особенности.

Крупноочаговый, q инфаркт: трансмуральный и субэпикардиальный

Крупноочаговый инфаркт, трансмуральный (некроз, захватывающий все слои миокарда)

Трансмуральным называется разрушение миокарда, которое распространяется на всю глубину стенки. Он характеризуется полным исчезновением R, глубоким и широким Q, повышенным SТ, переходящим в Т, а в отведениях на противоположной стенке дискордантно меняется ST (опускается книзу от изолинии).

Если же осталась неповрежденной какая-то часть стенки, то инфаркт называется субэпикардиальным. В этом случае R присутствует, но он уменьшен. Степень этого снижения основного зубца желудочкового комплекса можно считать индикатором глубины разрушения сердечно мышцы. Параллельно снижению R отмечается возрастание Q.

Мелкоочаговый: субэндокардиальный и интрамуральный

Если зона некроза расположена под внутренней оболочкой сердца (эндокардом), то вектор возбуждения не изменяет свое направление, а импульсы благополучно достигают эпикарда (внешнего слоя). Такие инфаркты не сопровождаются снижением R и появлением аномального Q.

Скопления калия также недостаточно значительные, токи повреждения можно зарегистрировать только в месте проекции зоны разрушения на грудную клетку (смещение ST и Т ниже линии). На противоположной стороне нет отраженных сигналов от этих токов, так как они не в состоянии пройти через кровь и перегородку между желудочками.

Интрамуральный инфаркт возникает при локализации очага повреждения внутри самой стенки желудочка.

В таком случае нет выраженного изменения направления движения биоэлектрического сигнала, а калий не доходит до внутренних или внешних слоев сердца.

Это означает, что из всех признаков остается только отрицательный Т, который постепенно меняет свое направление. Поэтому диагностировать интрамуральный инфаркт возможно только на протяжении 2 недель.

Нетипичные варианты

Все признаки некроза миокарда в большинстве случаев можно обнаружить на ЭКГ, исключения составляют особые варианты расположения – базальные (передний и задний) в месте соприкосновения желудочков с предсердиями. Также есть определенные сложности диагностики при одновременной блокаде ножки пучка Гиса и острой коронарной недостаточности.

Базальные инфаркты

Высокий передний некроз миокарда (переднебазальный инфаркт) проявляется только негативным Т в отведении от левой руки.

В такой ситуации есть вероятность распознать заболевание, если установить электроды на 1 — 2 межреберных промежутка выше обычного. Заднебазальный инфаркт не имеет ни одного типичного признака.

Возможно исключительное возрастание амплитуды желудочкового комплекса (особенно R) в правых грудных отведениях.

Смотрите на видео об ЭКГ при инфаркте миокарда:

Блокада пучка Гиса и инфаркт

Если нарушено проведение сигнала по левой ножке Гиса, то импульс по желудочку движется не по проводящим путям, это искажает всю картину инфаркта на кардиограмме. Помочь диагностике могут только косвенные симптомы в грудных отведениях:

аномальный Q в 5 и 6 (в норме его там нет);
нет нарастания R от первого к шестому;
положительный Т в 5 и 6 (обычно он отрицательный).

Рекомендуем прочитать статью об инфаркте правого желудочка. Из нее вы узнаете о симптомах инфаркта правого желудочка, диагностике острого приступа, а также о лечении больного.

А здесь подробнее об ишемии миокарда на ЭКГ.

Инфаркт миокарда на ЭКГ проявляется нарушением высоты зубцов, появлением аномальных элементов, смещением сегментов, изменением их направленности по отношению к изолинии.

Так как все эти отклонения от нормы имеют типичную локализацию и последовательность появления, то при помощи ЭКГ можно установить место разрушения сердечной мышцы, глубину поражения стенки сердца и время, которое прошло от начала инфаркта.

Помимо типичных признаков, в некоторых ситуациях можно ориентироваться на косвенные нарушения. После перенесенного инфаркта в мышечном слое формируется рубцовая ткань вместо функционирующих клеток, что приводит к торможению и искажению проведения сердечных импульсов, аритмии.
