Экг при инфаркте миокарда: фото пленок и расшифровка признаков

Органическое или функциональное поражение сердечной мышцы, обусловленное недостатком или прекращением кровоснабжения его тканей, часто проявляется острыми состояниями, требующими экстренной госпитализации.

Проведение экг при инфаркте миокарда, особенно в течение первых часов после приступа, повышает результативность исследования, поскольку при записи электрической деятельности сердечной мышцы отображаются признаки отсутствия поступления крови к тканям.

Этот метод позволяет определить степень повреждения и принять адекватные меры.

Характеристика ЭКГ при инфаркте миокарда

Диагностика инфаркта миокарда  (ИМ) – ответственная процедура, требующая серьезного подхода. Лечащий врач, так же как и пациент, заинтересован в получении подробной информации для того, чтобы выявить патологию, оценить степень ее опасности и выбрать стратегию лечения.

«Золотым» стандартом исследования на сегодняшний день считается ЭКГ – известный всем метод, который осуществляется с помощью специального аппарата – электрокардиографа. Чтобы уметь правильно расшифровать полученную запись, вначале необходимо узнать, что же такое инфаркт миокарда.

Понятие об инфаркте миокарда

Специалисты классифицируют инфаркт миокарда как состояние, при котором развивается очаг ишемического некроза (отмирания) сердечной мышцы вследствие острого нарушения коронарного кровообращения.

В это время пациент может выглядеть испуганным и бледным, у него определяются такие симптомы:

• резкая слабость;
• холодный липкий пот;
• чувство беспокойства и страха смерти;
• головокружение;
• одышка, которая затрудняет дыхание;
• тошнота, заканчивающаяся рвотой;
• синюшный оттенок кожи, цианоз конечностей.

Показатели артериального давления повышены, но спустя некоторое время они резко или постепенно снижаются. При этом отмечается аритмия и тахикардия. Специалисты выделяют пять периодов течения патологического процесса:

• предынфарктный или продромальный;
• острейший;
• острый;
• подострый;
• постинфарктный.

Чтобы подтвердить диагноз, определить клиническую стадию, увидеть степень поражения миокарда, в первую очередь проводится электрокардиография – ЭКГ.

Представление о кардиограмме

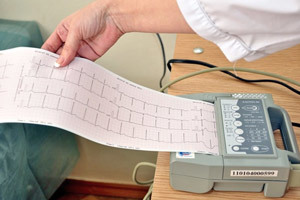

ЭКГ представляет собой тест, позволяющий регистрировать биоэлектрические потенциалы сердца посредством электродов, накладываемых на определенные участки тела, с последующим их воспроизведением на дисплее, пленке или бумажной ленте.

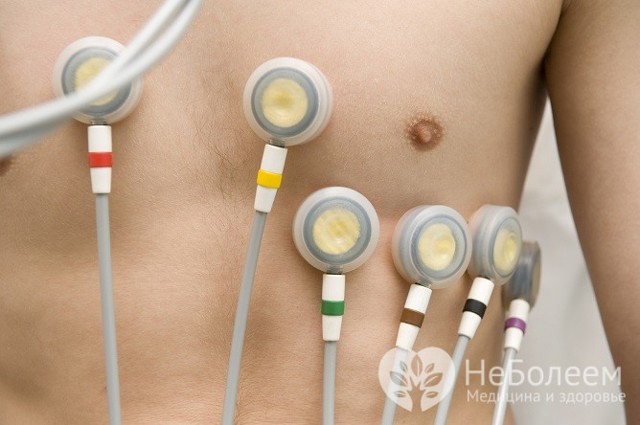

Стандартная процедура предполагает снятие показаний по 12 ответвлениям. Но в случае необходимости применяют усиленную ЭКГ по Небу, Слапаку, Клетену.

Процедура выполняется в медицинском учреждении или в домашних условиях при помощи кардиографа – прибора, который оборудован такими составляющими:

• механизмом, который усиливает слабые импульсы;
• блоком для измерения напряжения;
• записывающим устройством, которое работает в автоматическом режиме.

Данная методика не имеет противопоказаний, способна отражать состояние миокарда, степень его некротических повреждений.

Результаты в точности переносятся на ленту, но часто непроизвольные движения пациента или мышечная дрожь могут исказить их.

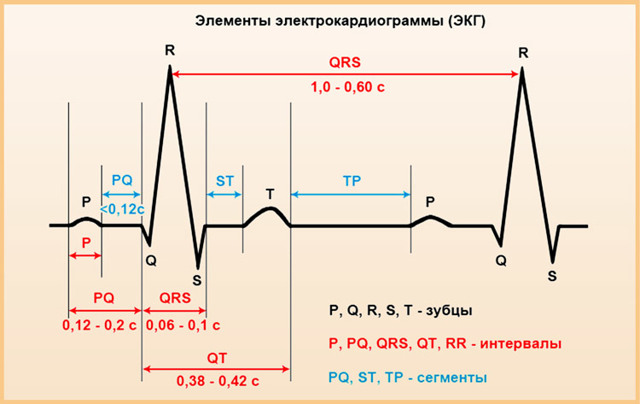

Расшифровку полученных записей, которые формируются в определенную схему, проводит кардиолог или врач функциональной диагностики. Обычно обращают внимание на пять основных зубцов:

• P – фаза возбуждения;
• Q – раздражение тканей между желудочками;
• R – раздражение верхушки сердечной мышцы;
• S – раздражение желудочных стенок;
• T – фаза отдыха желудочков;
• ST – промежуточный период отдыха.

ЭКГ имеет наибольшее клиническое значение для распознавания нарушений ритма и проводимости сердца, а также инфаркта миокарда.

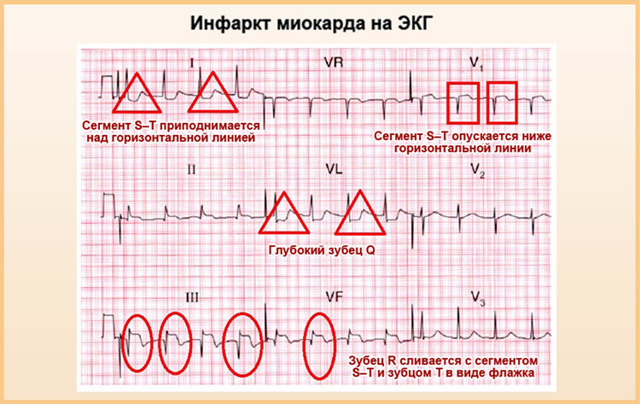

Признаки инфаркта на ЭКГ

При развитии инфарктного процесса происходит отмирание отдельных участков миокарда. Выявить его на кардиограмме удается далеко не всегда. Но все же в подавляющем большинстве случаев на экг признаки инфаркта миокарда можно определить по следующим изменениям.

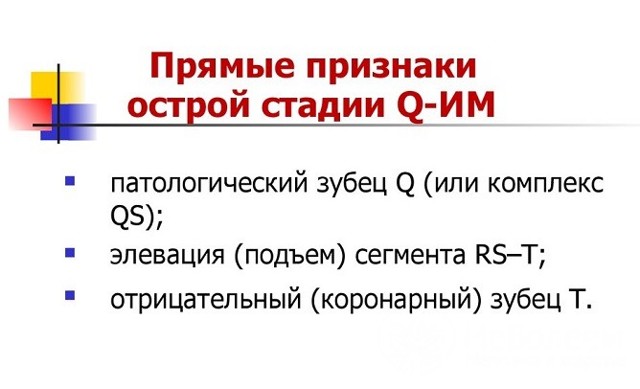

• зубец Q значительно увеличен по глубине и ширине;
• зубец R полностью отсутствует;
• зубец T имеет отрицательное направление;
• сегмент ST располагается выше изолинии.

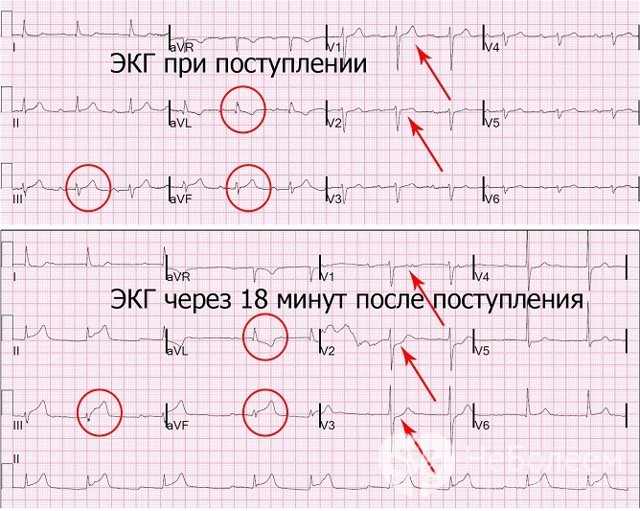

Записи результатов ЭКГ при инфаркте миокарда регистрируются на фото с прилагаемой расшифровкой.

Разные стадии некроза

Клетки тканей при ОИМ,  испытывая дефицит кислорода, становятся неспособными выполнять свои функции и постепенно (или внезапно) отмирают. Инфаркт миокарда предполагает наличие трех зон:

• ишемии, когда нарушаются процессы кровоснабжения;
• области повреждений, когда нарушается целостность клеток, что грозит отмиранием;
• некроза, свидетельствующего об омертвении тканей, и отсутствии ре- и деполяризации.

Они располагаются определенным образом и имеют свою характеристику на ЭКГ.

1. В центре очага располагается некротический участок, который характеризуется изменением комплекса QRS, причем зубец Q может увеличиваться, или патологически изменяться.
2. Вокруг зоны некроза находится область повреждений. Она отображается в виде смещения сегмента ST.
3. На периферии находится зона ишемии. Она характеризуется инверсией зубца T.

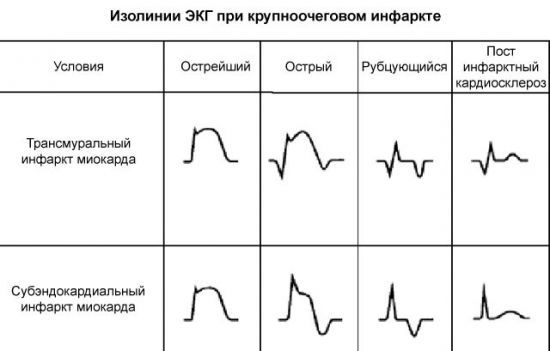

Вариативность изменений ЭКГ при инфаркте миокарда зависит от его формы, стадии и локализации.

Размеры пораженных органов

В зависимости от площади поражения специалисты выделяют мелко- и крупноочаговый инфаркт миокарда. Изменения, регистрируемые при любом из указанных видов, можно проследить по данным, отображенным в таблице.

ВидВариантыПризнаки на ЭКГ

Крупноочаговый или обширный Q-инфаркт	Трансмуральный	Отсутствует зубец R 3 Q-глубокий и расширенный Подъем сегмента ST над изолинией и слияние в ИЗ с зT В подостром периоде зT — отрицательный
Субэпикардиальный	Уменьшенный размер зR, но регистрируется Q увеличен и расширен и над инфарктной зоной (ИЗ)плавно переходит в сегмент ST Последний в других ответвлениях ниже линии В подострой стадии зT — отрицательный
Мелкоочаговый или инфаркт без Q	Интрамуральный	Патология Q и R отсутствует Сегмент ST- без изменений T – отрицательный и остается таким в течение 2 недель
Субэндокардиальный	Отсутствует патология Q и R Сглажен и не имеет изменений зT Сегмент ST ниже линии более чем на 0,02 mV

Варианты локализации некротических процессов

Кардиологи отмечают несколько типов локализации инфаркта миокарда. Им соответствуют следующие записи ЭКГ:

• субэндокардиальный, формирующийся на внутренней стенке миокарда;
• субэпикардиальный, возникает на передней стенке и соприкасается с внешней оболочкой;
• интрамуральный, развивающийся внутри стенки желудочка;
• трансмуральный, выявляется по всему объему стенки.

Нетипичные ситуации

В клинической практике встречается атипичное течение заболевания, когда боль отсутствует вообще, или же локализуется в  нетрадиционных местах – области левой лопатки, горла, эпигастрия, грудного отдела позвоночника. Они характерны для пациентов пожилого возраста, у которых наблюдаются симптомы повторного инфаркта, кардиосклероза или недостаточности кровообращения.

Инфаркт есть, а графических признаков нет

При возникновении вышеописанных ситуаций, распознать инфаркт миокарда по записи ЭКГ удается не всегда, так как признаки не очень убедительны или вовсе отсутствуют.

Причем это случается не только в первые несколько часов, но и в течение последующих суток после первого приступа. Это обусловлено тем, что некротические очаги формируются в тех зонах, которые не отображаются на обычном графике ЭКГ в 12 отведениях.

Это области задней части левого желудочка и его высокие отделы спереди.

К нетипичным инфарктам, которые нельзя диагностировать обычным способом, относятся следующие варианты:

• ранние рецидивные инфаркты;
• ухудшение кровотока в миокарде при развитии любой из форм блокад пучка Гиса;
• повторные нарушения в зоне рубцовых изменений сердечной мышцы.

Совет! Во всех вышеуказанных случаях характерную картину заболевания можно получить, используя дополнительные варианты снятия электрокардиограммы – ЭКГ по Клетену, Слапаку, Небу, или применяя кардиовизор – прибор, позволяющий определить скрытые патологические изменения миокарда. Также можно использовать записи кардиографа, сделанные ранее в доинфарктный период.

Другие патологии со сходной картиной ЭКГ (как при инфаркте)

Как правило, все реакции организма на одно и то же воздействие проявляются одинаково, и носят название типовых патологических процессов.

 Развитие любого некроза сопровождается воспалением, отеком, уплотнением и образованием соединительной ткани (рубцов). Поэтому инфарктоподобные изменения  на ЭКГ могут указывать на иные патологии сердечно-сосудистой системы.

Существует несколько специфических характеристик, позволяющих дифференцировать  ИМ с другими заболеваниями. Они составляют сложный рисунок.

Высокий положительный «коронарный» зубец Т, располагающийся симметрично, характеризует не только трансмуральную ишемию, но также следующие состояния:

• перикардит;
• гиперкалиемию;
• повышенный тонус блуждающего нерва;
• климактерическую миокардиодистрофию;
• блокаду ножки пучка Гиса.

Поднятие сегмента ST выше изолинии часто наблюдается при инфаркте миокарда. Но это отклонение появляется также при таких обстоятельствах:

• стенокардии Принцметалла;
• аневризме сердца;
• перикардитах;
• коронарографии;
• ТЭЛА;
• остром панкреатите.

Снижение  сегмента ST считается характерным для таких случаев:

• острых нарушениях мозгового кровообращения;
• миокардитах;
• токсических повреждениях миокарда;
• гипокалиемии;
• отравлениях угарным газом;
• голоде или переедании;
• приеме сердечных гликозидов, «Аминазина»;
• психозах, эпилепсии;
• острой дыхательной недостаточности;
• выраженной анемии, анафилактическом шоке.

• уремии;
• гиперкалиемии;
• коронарографии;
• инфарктах мозга;
• миокардитах;
• остром панкреатите;
• анафилактическом шоке.

Отличить инфаркт миокарда от других патологий можно по двум признакам.

Характерная динамика ЭКГ. Если с течением времени и при повторных снятиях электрокардиограммы типичные для заболевания изменения сохраняются, то можно говорить о развитии инфаркта миокарда. При последующих приступах для сравнения необходимо иметь «контрольный» экземпляр, чтобы врач мог подтвердить диагноз.

Наличие реципрокности. Этот термин означает зеркальные изменения ЭКГ (относительно изолинии) на противоположной стенке левого желудочка. При этом все основные значения отображаются на отрицательной стороне. Иногда реципрокные нарушения считаются единственным показателем развития инфаркта миокарда.

Дополнительные меры диагностики при инфаркте

Наряду с ЭКГ в процедуре диагностики инфаркта миокарда специалисты используют и другие не менее информативные методы. Это лабораторные тесты и инструментальные исследования. Они считаются отсроченными и выполняются во вторую очередь после ЭКГ и ЭхоКГ.

Лабораторная диагностика. Является необходимым мероприятием и предполагает выполнение ряда тестов.

1. Общий и биохимический анализ крови. Дополняют диагностику инфаркта миокарда, подтверждая наличие воспалительных процессов. Они не являются ведущими показателями, но учитываются в постановке диагноза.
2. Определение кардиоспецифических маркеров. Вещества получили название, поскольку входят в состав миокарда. При его разрушении они попадают в кровь. Это миоглобин, тропонины, креатинфосфокиназа и лактатдегидрогеназа.

Инструментальные методы. Они проводятся с целью оценки состояния сердечной мышцы и подтверждения диагноза. Основными и высоко результативными являются следующие исследования:

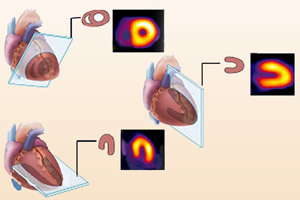

1. Сцинтиграфия миокарда. Позволяет оценить степень поражения и размеры некротического очага. В организм поступает радиоизотопный компонент, который накапливается в зоне повреждения.
2. Коронарная ангиография. Позволяет определить снижение проходимости центральной артерии и дифференцировать инфаркт с иными патологиями.
3. Рентгенография. Позволяет исключить наличие легочной патологии и определить сердечную недостаточность левого желудочка.
4. МРТ. Оценивается состояние сердечной мышцы с целью выявления гипертрофированных участков и зон недостаточного кровоснабжения.
5. КТ. Позволяет определить размеры сердца и его камер, выявить наличие тромбов.

Дополнительные методы диагностики помогают составить полную картину заболевания и определить правильную стратегию терапии.

Заключение

Благодаря инновационным технологиям и стремительному развитию современной медицины выявить инфаркт миокарда на ЭКГ можно легко и быстро. Не составляет трудности и расшифровка показателей, зафиксированных на ленте электрокардиографа в течение 24 часов или более продолжительного периода.

В любом стационаре имеются специально оборудованные палаты реанимации, позволяющие осуществлять постоянный кардиомониторинг, а в случае ухудшения самочувствия пациентов подавать звуковые сигналы тревоги.

Следует помнить, что инфаркт миокарда считается жизнеугрожающим заболеванием, поэтому при появлении первых признаков необходимо обращаться за помощью к врачам для снятия ЭКГ и получения рекомендаций по лечению ИМ и профилактике его повторного возникновения.

Инфаркт миокарда на ЭКГ

Инфаркт миокарда на ЭКГ имеет ряд характерных признаков, которые помогают дифференцировать его от других расстройств проводимости и возбудимости сердечной мышцы.

Очень важно провести ЭКГ-диагностику в первые несколько часов после приступа, чтобы получить данные о глубине поражения, степени функциональной недостаточности сердца, возможной локализации очага.

Поэтому кардиограмма снимается по возможности еще в карете скорой помощи, а если такой возможности нет, то сразу по прибытии пациента в стационар.

Электрокардиография – основной метод диагностики инфаркта миокарда

ЭКГ-признаки инфаркта миокарда

Электрокардиограмма отражает электрическую активность сердца – трактуя данные такого исследования можно получить комплексные сведения о работе проводящей системы сердца, его способности к сокращению, патологических очагах возбуждения, а также о течении разных заболеваний.

Первым признаком, на который следует обратить внимание, является деформация комплекса QRST, в частности, значительное уменьшение зубца R или полное его отсутствие.

Классическая картина ЭКГ состоит из нескольких участков, которые можно увидеть на любой нормальной ленте. Каждый из них отвечает за отдельный процесс в сердце.

1. Зубец P – визуализация сокращения предсердий. По его высоте и форме можно судить о состоянии предсердий, их слаженной работе с другими отделами сердца.
2. Интервал PQ – показывает распространение импульса возбуждения от предсердий к желудочкам, от синусного узла вниз к атриовентрикулярному. Удлинение этого интервала свидетельствует о нарушении проводимости.
3. Комплекс QRST – желудочковый комплекс, который дает полную информацию о состоянии важнейших камер сердца, желудочков. Анализ и описание этой части ЭКГ является важнейшей частью диагностики инфаркта, основные данные получаются именно отсюда.
4. Сегмент ST – важная часть, которая в норме является изолинией (прямой горизонтальной линией на основной оси ЭКГ, не имеющей зубцов), при патологиях способной опускаться и подниматься. Это может быть свидетельством ишемии миокарда, т. е. недостаточном кровоснабжении сердечной мышцы.

Любые изменения в кардиограмме и отклонения от нормы связаны с патологическими процессами в сердечной ткани. В случае инфаркта – с некрозом, то есть омертвением клеток миокарда с последующей их заменой на соединительную ткань. Чем сильнее и глубже повреждения, чем обширнее зона некроза, тем заметнее будут изменения на ЭКГ.

Первым признаком, на который следует обратить внимание, является деформация комплекса QRST, в частности, значительное уменьшение зубца R или полное его отсутствие. Это свидетельствует о нарушении деполяризации желудочков (электрофизического процесса, отвечающего за сокращение сердца).

Любые изменения в кардиограмме и отклонения от нормы связаны с патологическими процессами в сердечной ткани. В случае инфаркта – с омертвением клеток миокарда с последующей их заменой на соединительную ткань.

Далее изменения затрагивают зубец Q – он становится патологически глубоким, что свидетельствует о нарушении работы водителей ритма – узлов из специальных клеток в толще миокарда, которые начинают сокращение желудочков.

Изменяется и сегмент ST – в норме он находится на изолинии, но при инфаркте может подниматься выше или опускаться ниже.

В таком случае говорят об элевации или депрессии сегмента, что является признаком ишемии тканей сердца.

По этому параметру можно определить локализацию области ишемического повреждения – сегмент поднят в тех отделах сердца, где некроз наиболее выражен, а опущен в противоположных отведениях.

Также через некоторое время, особенно ближе к стадии рубцевания, наблюдается отрицательный глубокий зубец T. Этот зубец отражает массивный некроз сердечной мышцы и позволяет установить глубину повреждения.

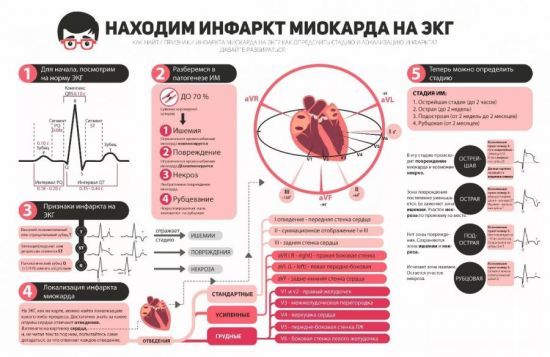

Фото ЭКГ при инфаркте миокарда с расшифровкой позволяет рассмотреть описанные признаки в подробностях.

Характерные ЭКГ-признаки инфаркта миокарда обнаруживаются на всех его стадиях

Лента может двигаться со скоростью 50 и 25 мм в секунду, большую диагностическую ценность имеет более низкая скорость с лучшей детализацией.

При постановке диагноза инфаркта учитываются не только изменения в I, II и III отведениях, но также в усиленных.

Если же аппарат позволяет записать грудные отведения, то V1 и V2 будут отображать информацию с правых отделов сердца – правого желудочка и предсердия, а также верхушки, V3 и V4 о верхушке сердца, а V5 и V6 укажут на патологию левых отделов.

Ближе к стадии рубцевания, наблюдается отрицательный глубокий зубец T. Этот зубец отражает массивный некроз сердечной мышцы и позволяет установить глубину повреждения.

• Бег трусцой: от инфаркта или навстречу проблемам?
• 5 признаков приближения инфаркта
• Определяем биологический возраст человека: 8 параметров, которые нужно проверить

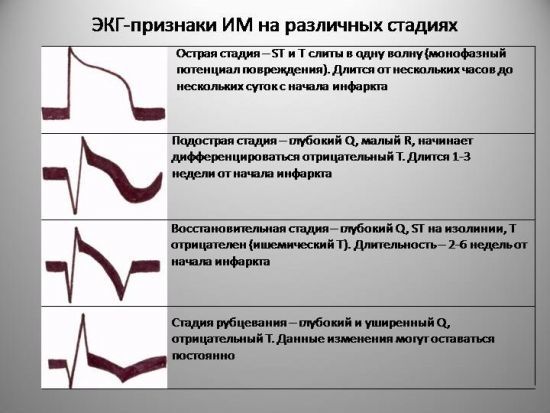

Стадии инфаркта миокарда на ЭКГ

Инфаркт протекает в несколько стадий, и каждый период отмечается особыми изменениями на ЭКГ.

1. Ишемическая стадия (стадия повреждения, острейшая) связана с развитием острой недостаточности циркуляции в тканях сердца. Эта стадия длится недолго, поэтому ее редко успевают зарегистрировать на ленте кардиограммы, но ее диагностическое значение довольно высоко. Зубец T при этом увеличивается, заостряется – говорят о гигантском коронарном T, являющимся предвестником инфаркта. Затем ST поднимается над изолинией, ее положение тут стойко, но возможна дальнейшая элевация. Когда эта фаза длится дольше и переходит в острую, можно наблюдать уменьшение зубца T, так как очаг некроза распространяется на более глубокие слои сердца. Возможны реципрокные, обратные изменения.
2. Острая стадия (стадия некроза) возникает через 2-3 часа после начала приступа и длится до нескольких дней. На ЭКГ она выглядит как деформированный, широкий QRS комплекс, образующий монофазную кривую, где практически невозможно выделить отдельные зубцы. Чем глубже на ЭКГ зубец Q, тем более глубокие слои были затронуты ишемией. На этой стадии можно распознать трансмуральный инфаркт, речь о котором пойдет позже. Характерны нарушения ритма – аритмии, экстрасистолы.
3. Распознать начало подострой стадии можно по стабилизации сегмента ST. Когда он возвращается к изолинии, инфаркт больше не прогрессирует вследствие ишемии, начинается процесс восстановления. Наибольшее значение в этом периоде имеет сравнение существующих размеров зубца T с первоначальными. Он может быть как положительным, так и отрицательным, но будет медленно возвращаться к изолинии синхронно с процессом заживления. Вторичное углубление зубца Т в подострой стадии свидетельствует о воспалении вокруг зоны некроза и длится, при правильной медикаментозной терапии, недолго.
4. В стадии рубцевания, зубец R снова поднимается до свойственных ему показателей, а Т уже находится на изолинии. В целом электрическая активность сердца ослаблена, ведь часть кардиомиоцитов погибла и заменена соединительной тканью, которая не обладает способностью к проводимости и сокращению. Патологический Q, при его наличии, нормализируется. Эта стадия длится до нескольких месяцев, иногда полугода.

Очень важно провести ЭКГ-диагностику в первые несколько часов после приступа, чтобы получить данные о глубине поражения, степени функциональной недостаточности сердца, возможной локализации очага.

Основные виды инфаркта на ЭКГ

В клинике инфаркт классифицируют в зависимости от размера и локализации очага. Это имеет значение в лечении и профилактике отсроченных осложнений.

В зависимости от размера повреждений различают:

1. Крупноочаговый, или Q-инфаркт. Это значит, что расстройство кровообращения произошло в крупном коронарном сосуде, и затронут большой объем тканей. Главным признаком является глубокий и расширенный Q, а зубец R невозможно увидеть. Если инфаркт трансмуральный, то есть затрагивающий все слои сердца, сегмент ST расположен высоко над изолинией, в подостром периоде наблюдается глубокий Т. Если же повреждение субэпикардиальное, то есть не глубокое и расположенное рядом с внешней оболочкой, то R будет регистрироваться, пусть и маленький.
2. Мелкоочаговый, не-Q-инфаркт. Ишемия развилась в зонах, питаемых конечными ветками коронарных артерий, этот вид заболевания имеет более благоприятный прогноз. При интрамуральном инфаркте (повреждение не выходит за пределы сердечной мышцы) Q и R не изменяются, но отрицательный зубец T присутствует. При этом сегмент ST находится на изолинии. При субэндокардиальном инфаркте (очаг у внутренней оболочки) Т нормальный, а ST в депрессии.

Q-инфаркт — одно из наиболее опасных поражений сердечной мышцы

В зависимости от расположения определяют следующие виды инфаркта:

1. Передне-перегородочный Q-инфаркт – заметные изменения в 1-4 грудных отведениях, где отсутствует R при наличии широкого QS, элевация ST. В I и II стандартных – классический для такого вида патологический Q.
2. Боковой Q-инфаркт – идентичные изменения затрагивают 4-6 грудные отведения.
3. Задний, или диафрагмальный Q-инфаркт, он же нижний – патологический Q и высокий Т во II и III отведениях, а также усиленном от правой ноги.
4. Инфаркт межжелудочковой перегородки – в I стандартном глубокий Q, элевация ST и высокий Т. В 1 и 2 грудных патологически высокий R, характерна также A-V блокада.
5. Передний не-Q-инфаркт – в I и 1-4 грудных T выше сохраненного R, а во II и III снижение всех зубцов вместе с депрессией ST.
6. Задний не-Q-инфаркт – в стандартных II, III и грудных 5-6 положительный Т, уменьшение R и депрессия ST.

Видео

Предлагаем к просмотру видеоролик по теме статьи.

Никита Гайдуков Об авторе

Образование: Студент 4 курса медицинского факультета №1 по специальности «Лечебное дело» Винницкого национального медицинского университета им. Н.И. Пирогова.

Опыт работы: Медицинская сестра кардиологического отделения Тячевской районной больницы №1, генетик/молекулярный биолог в лаборатории Полимеразно-цепной реакции при ВНМУ им. Н.И. Пирогова.

Нашли ошибку в тексте? Выделите ее и нажмите Ctrl + Enter.

Инфаркт миокарда на ЭКГ

В настоящее время инфаркт миокарда является довольно распространенным заболеванием.

Если его начальные проявления спутать со стенокардией, то это может привести к печальному последствию и нередко к летальному исходу.

Чтобы избежать подобного развития событий, необходимо как можно скорей вызвать врача. ЭКГ при инфаркте миокарда порой позволяет сохранить жизнь и вернуть жизнь пациента к привычному ритму.

Результативность ЭКГ

Кардиограмма при инфаркте является «золотым стандартом» диагностики. Наибольшая информативность возникает в первые часы после развития патологического очага. Именно в это время в ходе записи особо остро проявляются признаки инфаркта миокарда на ЭКГ в результате прекращения насыщения кровью сердечных тканей.

Пленка, на которую записан результат обследования уже развитой патологии, отражает начальное нарушение кровотока, если, конечно, он не сформировался в период процедуры. Это проявляется измененным сегментом ST в соотношении к линиям различных отведений, что имеет связь с необходимостью для типичного проявления:

• нарушенного сопровождения по сердечной ткани, которое формируется после полнейшего омертвления клеток или их некроза;
• измененного электролитного состава. После инфаркта наблюдается обширное выделение калия.

На оба процесса требуется определенное количество времени. Исходя из чего, инфаркт на ЭКГ проявляется обычно через 2–3 часа после начала инфарктного поражения.

Изменения имеют связь со следующими процессами, протекающими в пораженной зоне, в результате чего происходит ее разделение: омертвления миокарда (его некроз), повреждения ткани, которые далее могут перейти в некроз, недостаточное поступление крови, которое при своевременной терапии может закончиться полным восстановлением.

Фото инфаркта миокарда

Признаки инфаркта на ЭКГ над областью сформированной патологической зоны выглядят следующим образом: отсутствие зубца R или значительное его уменьшение высоты, наличие глубокого патологического зубца Q, поднятие над изолинией сегмента S-T, наличие отрицательного зубца Т. В противоположной от инфарктной зоны стороне определяется наличие сегмента S-T, который расположен ниже уровня изолинии.

Важно учитывать, что исходя из размера нарушенного кровотока, его местонахождения относительно оболочки сердечной мышцы, диагностика может регистрировать лишь некоторые из указанных нарушений.

В результате обнаруженные на ЭКГ признаки дают возможность:

• установить наличие инфаркта;
• обнаружить местонахождение области сердца, где произошел инфаркт;
• определить насколько давно возникло инфарктное состояние;
• определиться с дальнейшей тактикой лечения;
• спрогнозировать возможность дальнейших осложнений, риск развития летального исхода.

Как на ЭКГ выглядит инфаркт разного временного периода

Изменения на ЭКГ проявляются в соответствии с тем, сколько времени назад развилась патология. Эта информация крайне важна для дальнейшего лечения. Наиболее яркое отображение встречается у инфарктов, имеющих большой объем пораженной ткани. Во время исследования определяются следующие стадии:

Предсердный ритм на ЭКГ

• острый тип заболевания имеет временной промежуток от нескольких часов до 3 дней. На ЭКГ выглядит высоким местонахождением сегмента S-T сравнительно изолинии, расположенной над областью поражения. За счет чего в ходе диагностики невозможно увидеть зубец Т;
• подострая стадия длится от первых суток до 3 недель. На кардиограмме определяется медленным снижением сегмента S-T к изолинии. Если изолиния достигнута сегментом, то данная стадия окончена. Также в ходе процедуры определяется отрицательное Т;
• стадия рубцевания, при которой формируется рубец. Данная стадия длится от нескольких недель до 3 месяцев. В этот период зубец Т постепенно возвращается к изолинии. Он может быть положительным. На ленте определяется увеличенная высота зубца R. При наличии зубца Q, уменьшается его патологический размер.

Как определяется инфаркт разного размера

Во время проведения кардиограммы возможно определение патологических очагов в зависимости от области поражения.

При условии его близкого расположения к наружной стенке сердечной ткани развивается инфаркт переднего типа, который может захватить всю стенку кровеносного сосуда. Это нарушит кровоток крупного сосуда.

Небольшое поражение затрагивает конец ветвей артерий. Бывают следующие виды патологического поражения.

Крупноочаговый

Бывает двух вариантов. Трансмуральный тип, при котором зона поражения охватывает полностью толщину стенки миокарда. В этом случае на ЭКГ определяется отсутствие зубца R, расширение глубокого зубца Q. В результате распиленного высокого над изолинией сегмента S-T происходит слияние зубца Т с инфарктной зоной. В подостром периоде определяется отрицательный зубец Т.

Крупноочаговое поражение субэпикардиального типа характеризуется расположением пораженной области вблизи наружной оболочки. В этом случае регистрируется уменьшенный зубец R, увеличение и расширение зубца Q. Комплекс S-Т располагается над областью инфарктного поражения, ниже линий других отведений. Отрицательный Т определяется при наличии подострого типа.

Мелкоочаговый

Инфаркт субэндокардиального типа определяется поражением области вблизи внутренней сердечной оболочки. В этом случае ЭКГ покажет сглаживание зубца Т. Интрамуральный характеризуется поражением в мышечном слое. При этом не обнаруживается патологий зубцов Q, R.

Изменение в зависимости от местонахождения патологии

Чтобы обнаружить наличие изменений необходимо установить 12 электродов. Если имеется хоть малейшее предположение на инфарктное состояние, то меньшее количество электродов использовать запрещено. Исходя из нахождения патологического очага, по-разному происходит запись кардиограммы.

Бывает разная локализация патологического очага:

• передний инфаркт характеризует отхождение от правой руки глубокого зубца Q, правой ноги – сегмента S-Т, переходящего в отрицательный зубец Т. Датчики, исходящие от области груди, фиксируют отсутствие зубца R, от правой руки- смещение сегмента S-Т;
• боковой инфаркт представлен изменениями, исходящими от левой руки, правой ноги в виде расширенного зубца Q, повышения сегмента S-Т;
• Q инфаркт характеризуется изменениями, исходящими от грудных электродов в виде значительного возвышения сегмента S-Т, положительного Т;
• задний показывает измененное состояние, исходящие от правой ноги в виде широкого зубца Q, положительного зубца Т, который отмечается деформацией;
• инфаркт межжелудочковой перегородки представлен изменениями от левой руки, грудной области. При этом смещается нижний сегмент S-Т, определяется положительный зубец Т, углубляется Q;
• инфаркт правого желудочка на ЭКГ определяется довольно сложно в результате общего источника кровотока. Его обнаружение нуждается в наложении дополнительных электродов.

Всегда ли можно определить патологию?

Невзирая на высокую результативность метода, имеются некоторые сложности, при которых затрудняется расшифровка в определении инфаркта по электрокардиограмме.

К ним относятся лишний вес исследуемого, который влияет на проводимость тока, обнаружение новых рубцов затруднительно при условии наличия рубцовых изменений на сердце, при нарушении проводимости блокады, застаревшие аневризмы сердечной мышцы затрудняют диагностирование новой динамики.

Однако при условии использования современных аппаратов возможно провести автоматические расчеты инфарктного поражения. Если провести суточное мониторирование, то можно отследить состояние больного на протяжении суток. ЭКГ является первым методом обнаружения инфаркта. С его помощью можно своевременно обнаружить патологические очаги, что увеличивает шанс на выздоровление.

Экг при инфаркте миокарда: признаки, стадии, расшифровка

Инфаркт миокарда – это некроз (омертвение тканей) части сердечной мышцы, который возникает из-за недостаточного поступления кислорода сердечной мышцы вследствие сбоев кровообращения. Именно инфаркт миокарда является главной причиной смертности, на сегодняшний день, и инвалидности людей во всем мире.

Также следует регулярно проходить обследования, для ранней диагностики ухудшения работы сердца. Основная симптоматика:

• одышка;
• боль за грудиной;
• слабость;
• учащенное сердцебиение, перебои в работе сердца;
• тревога;
• сильное потоотделение.

Главными факторами, из-за которых кислород плохо поступает в кровь и течение крови нарушается, являются:

• коронаростеноз (из-за тромба или бляшки остро сужается отверстие артерии, что становится причиной крупноочагового инфаркта миокарда).
• коронаротромбоз (просвет артерии закупоривается внезапно, из-за чего возникает крупноочаговое омертвение стенок сердца).
• стенозирующий коронаросклероз (сужаются просветы некоторых венечных артерий, из-за чего возникают мелкоочаговые инфаркты миокарда).

Провоцирующими инфаркт миокарда состояниями, из-за которых снижается поступления кислорода, могут быть:

• постоянное волнение;
• нервное перенапряжение;
• чрезмерные физические нагрузки;
• оперативное вмешательство;
• перепады в атмосферном давлении.

ЭКГ при инфаркте миокарда проводится с помощью специальных электродов, которые присоединены к ЭКГ — аппарату и которые регистрируют сигналы, подаваемые сердцем. Для обычного ЭКГ достаточно шести датчиков, но для самого подробного анализа функционирования сердца применяются двенадцать отведений.

Инфаркт задних областей желудочка достаточно сложно диагностировать при помощи ЭКГ. В медицинской практике около 50% случаев диагностика не показывает проблемы с задними областями желудочка. Задняя стенка желудочка делится на такие части:

• Диафрагмальный отдел, где находятся задние стеночки, прилегающие к диафрагме. Ишемия в этой части вызывает нижний инфаркт (заднедиафрагмальный инфаркт).
• Базальный отдел (верхние стеночки), прилегающие к сердцу. Ишемия сердца в этой части называется заднебазальным инфарктом.

При нижнем инфаркте показатели ЭКГ меняются следующим образом:

• Третий зубец Q становится большим за третий зубец R на 3 мм.
• Рубцовая стадия инфаркта характеризуется уменьшением зубца Q до половины R (VF).
• Диагностируется расширение третьего зубца Q до 2 мм.
• При заднем инфаркте второй зубец Q возвышается над первым Q (у здорового человека эти показатели обратные).

Стоит отметить, что наличие зубца Q в одном из отведений – это еще не гарантия заднего инфаркта. Он может пропадать и появляется при интенсивном дыхании человека. Поэтому для диагностирования заднего инфаркта проводить ЭКГ несколько раз.

Клиническая картина острой формы

• 1) большая частота среди мужчин;
• 2)
  начало острого периода с коллапса и
  динамического нарушения мозгового
• кровообращения;

3)
частое развитие тромбоэмболических

осложнений и гипостатических пневмоний;

1. 4)
   преобладание в клинической картине
   явлений сердечной недостаточности,
2. кардиогенного шока, аритмий сердца;
3. 5)
   затяжное или рецидивирующее течение,
   длительное сохранение повышенных
   показателей резорбционно-некротического
4. синдрома.
5. ЭКГ-симптоматика
   повторного ИМ может быть отчетливой и
   характерной, при этом сохраняются
   признаки предшествовавших рубцовых
   изменений в миокарде, однако иногда
   ЭКГ-признаки повторного инфаркта
   неубедительны, в этом случае особая
   роль в диагностике принадлежит
   динамическому анализу ЭКГ, эхокардиографии,
   определению в крови показателей
6.
   биомаркеров некроза миокарда.

ПОДРОБНОСТИ:   Инфаркт миокарда — Здоровый город

Симптомы, которыми характеризуется инфаркт миокарда, отличаются и зависят от формы заболевания. Гипертонический криз, чрезмерное переутомление, сильная физическая нагрузка или стресс — факторы, которые способствуют проявлению заболевания.

1. Предынфарктное состояние. Встречается только в половине случаев инфаркта миокарда. Проявляется в нестабильной стенокардии, которая имеет прогрессирующее течение.

2. Острейшее состояние. Основной симптом — это болевой синдром разной степени выраженности. Его интенсивность зависит от площади поражения миокарда.

   Боль бывает различного характера:

   • сжимающая;
   • острая;
   • жгучая;
   • распирающая;
   • давящая.

   Особенность болевых ощущений при инфаркте миокарда в том, что они иррадиируют в шею, ключицу, левое плечо, ухо, нижнюю челюсть, зубы или под лопатку. Боль длится от получаса до нескольких суток и не прекращается после приема нитратов.

Артериальное давление в этом периоде сначала повышается, после чего опускается ниже привычной нормы. Синдром сопровождается тахикардией и аритмией. У больного наблюдается бледность, липкий пот, беспокойство и цианоз конечностей.

3. Острое состояние. Нарастают признаки сердечной недостаточности и гипотонии. Боль проходит, кроме случаев, когда присоединяется перикардит. Некроз, воспаление и миомаляция вызывают лихорадку. Чем больше площадь некроза. Тем выше и длительнее повышается температура.
4. Подострое состояние. Самочувствие пациента улучшается. Болей нет, температура тела нормальная. Систолический шум и тахикардия проходят. Сердечная недостаточность не выражена.
5. Постинфарктное состояние. Не определяются отклонения в лабораторных и физикальных показателях. Клинические симптомы отсутствуют.

6. Атипичные формы инфаркта. У пожилых пациентов с признаками атеросклероза, могут возникать нетипичные формы инфаркта. Такая клиническая картина часто наблюдается на фоне повторного инфаркта миокарда.

   Атипичность связана с необычной локализацией боли или ее отсутствием:

   • Симптомы панкреатита — боль в верхней части живота и правом подреберье, тошнота, рвота, икота, метеоризм.
   • Симптомы приступа астмы — нарастающая одышка.
   • Иррадиация болей из груди в плечо, нижнюю челюсть, руку, подвздошную ямку.
   • Безболевая ишемия при нарушении чувствительности, например, при сахарном диабете.
   • Неврологические симптомы — головокружение, нарушение сознания.
   • Симптомы межреберной невралгии у пациентов с остеохондрозом.

Разновидность инфаркта миокарда

ЭКГ отражает разницу потенциалов, которая возникает при возбуждении отделов сердца при его сокращении. Регистрацию импульсов проводят с помощью электродов, установленных на разных частях тела. Существуют определенные отведения, отличающиеся между собой участками, с которых происходит измерение.

Обычно кардиограмму снимают в 12 отведениях:

• I, II, III — стандартные двухполюсные от конечностей;
• aVR, aVL, aVF — усиленные однополюсные от конечностей;
• V1, V2, V3, V4, V5, V6 — шесть однополюсных грудных.

В некоторых ситуациях используют дополнительные отведения — V7, V8, V9. В проекции каждого положительного электрода находится определенная часть мышечной стенки сердца. По изменению ЭКГ в любом из отведений можно предположить, в каком из отделов органа находится очаг повреждения.

При расслаблении сердечной мышцы (миокарда ) на кардиограмме фиксируется прямая линия — изолиния. Прохождение возбуждения отражается на ленте в виде зубцов, которые образуют сегменты и комплексы. Если зубец расположен выше изолинии, он считается положительным, если ниже — отрицательным. Расстояние между ними называют интервалом.

ПОДРОБНОСТИ:   Питание после инфаркта миокарда для женщин — Сердце

Зубец Р отражает процесс сокращения правого и левого предсердий, комплекс QRS регистрирует нарастание и угасание возбуждения в желудочках. Сегмент RS-T и зубец Т показывает, как протекает расслабление миокарда.

Сердечная патология способна приобретать различные формы. Электрокардиографическая диагностика инфаркта миокарда способна выявлять следующие виды болезни:

• трансмуральную;
• субэндокардиальную;
• интрамуральную.

Сложность диагностики состоит в том, что значительная часть миокарда не демонстрирует происходящих в нем изменений и только показатели вектора способны указать на них. Субэндокардиальный инфаркт миокарда не относится к мелкоочаговым формам заболеваний.

Он протекает почти всегда обширно. Наибольшую сложность для врачей в исследовании состояния внутреннего органа представляет размытость границ участков пораженного миокарда.

При обнаружении черт субэндокардиального повреждения врачи наблюдают за временем их проявления. Признаки инфаркта миокарда субэндокардиального типа можно считать полноправным подтверждением наличия патологии, если они не исчезают в течение 2 суток. Интрамуральный инфаркт миокарда считается в медицинской практике редкостью.

Чтобы выявить данный тип инфаркта миокарда, требуется еще более длительное наблюдение за состоянием пациента. ЭКГ необходимо выполнять регулярно в течение 2 недель. Одна расшифровка результатов анализа не является полноценным подтверждением или отрицанием предварительного диагноза. Уточнить наличие или отсутствие заболевания возможно только при анализе его признаков в динамике их развития.

В зависимости от симптомов выделяют несколько вариантов инфаркта миокарда:

• Ангинозный – самый распространенный вариант. Проявляется длящейся более получаса и не проходящей после приема лекарства (нитроглицерина) сильной давящей или сжимающей болью за грудиной. Эта боль может отдавать в левую половину грудной клетки, а также в левую руку, челюсть и спину. У больного может появиться слабость, чувство тревоги, страх смерти, сильное потоотделение.
• Астматический – вариант, при котором наблюдается одышка или удушье, сильное сердцебиение. Боли чаще всего не бывает, хотя она может являться предшественницей одышки. Этот вариант развития заболевания характерен для старших возрастных групп и для людей, уже ранее перенесших инфаркт миокарда.
• Гастралгический – вариант, характеризующийся необычной локализацией боли, которая проявляется в верхней области живота. Она может распространяться в область лопаток и в спину. Данный вариант сопровождается икотой, отрыжкой, тошнотой, рвотой. Вследствие непроходимости кишечника возможно вздутие живота.
• Цереброваскулярный – симптомы связаны с ишемией головного мозга: головокружение, обморок, тошнота, рвота, потеря ориентации в пространстве. Появление неврологической симптоматики усложняет постановку диагноза, который абсолютно правильно может быть поставлен в данном случае только при помощи ЭКГ.
• Аритмический – вариант, когда основным симптомом является сердцебиение: ощущение остановки сердца и перебои в его работе. Боли отсутствуют или проявляются незначительно. Возможно появление слабости, одышки, обморочного состояния или других симптомов, обусловленных падением артериального давления.
• Малосимптомный – вариант, при котором обнаружение перенесенного инфаркта миокарда возможно только после снятия ЭКГ. Однако предшествовать инфаркту могут такие слабо выраженные симптомы, как беспричинная слабость, одышка, перебои в работе сердца.

ПОДРОБНОСТИ:   Физические нагрузки при инфаркте миокарда ⋆ Лечение Сердца

При любом варианте инфаркта миокарда для точного диагностирования следует обязательно делать ЭКГ.

Человеческие органы пропускают слабый ток. Именно это, и позволяет с помощью прибора, который регистрирует электрические импульсы, поставить точный диагноз. Электрокардиограф состоит из:

• приспособления, усиливающего слабый ток;
• приспособления, измеряющего напряжение;
• записывающего устройства на автоматической основе.

Электрический ток в сердечных клетках поступает периодами, это:

• деполяризация. Отрицательный клеточный заряд сердечных мышц заменяется положительным;
• реполяризация. Восстанавливается отрицательный внутриклеточный заряд.

Поврежденная клетка имеет низкую электропроводность, чем здоровая. Именно это и фиксирует электрокардиограф. Прохождение кардиограммы позволяет записать действие токов, которые возникают в работе сердца.

Электрокардиографическая проверка фиксирует три стандартных отведения, усиленных три и грудных шесть. Если есть показания, то еще добавляют отведения, чтобы проверить задние сердечных отделы.

Каждое отведение электрокардиограф фиксирует отдельной линией, что в дальнейшем помогает диагностировать сердечные поражения.В итоге комплексная кардиограмма имеет 12 графических линий, и каждая из них изучается.

На электрокардиограмме выделяются пять зубцов — P, Q,R,S,T, бывают случаи, когда добавляют еще и U. У каждого своя ширина, высота и глубина, а также направлен каждый в своем направлении.

Все эти показатели помогают отличить нормальную работу миокарда от нарушенной, вызванной разными патологиями. Главная особенность электрокардиограммы заключается в выявлении и регистрации важных для диагностики и дальнейшего лечения симптомов патологии.

Диагноз

• Диагноз
  ИМ у большинства больных не представляет
  трудностей и основан на классической
  диагностической триаде: типичной
  клинической картине, данных ЭКГ,
  определении содержания в крови биомаркеров
• некроза миокарда.
• При
  пользовании приведенными диагностическими
  критериями следует помнить о возможности
  развития инфаркта с атипичными
  клиническими проявлениями, а также о
  заболеваниях, которые могут давать
  симптоматику, сходную с инфарктом
  миокарда. Поэтому очень важны тщательный
  анализ клинической картины заболевания
  и обязательное наличие 2-го и 3-го
• диагностического критерия.

Диагностические
критерии инфаркта миокарда

—
тяжелый и длительный приступ загрудинной

боли (
