Показания к проведению ЭКГ
В клинической практике выделяют несколько показаний к проведению электрокардиографии:
- сильная боль в груди;
- постоянные обмороки;
- одышка;
- непереносимость физических нагрузок;
- головокружение;
- шумы в сердце.
При плановом обследовании ЭКГ является обязательным методом диагностики. Могут быть и другие показания, которые определяет лечащий врач. Если у вас появились какие-либо другие тревожные симптомы – незамедлительно обратитесь к врачу, чтобы выявить их причину.
Как расшифровать кардиограмму сердца?
Строгий план расшифровки ЭКГ состоит из анализа полученного графика. На практике используют только суммарный вектор QRS-комплекса.
Работа сердечной мышцы представлена в виде непрерывной линии с отметками и цифро-буквенными обозначениями.
Расшифровать ЭКГ может при определенной подготовке любой человек, однако поставить правильный диагноз – только врач. Анализ ЭКГ требует знаний алгебры, геометрии и понимания буквенных обозначений.
Читать ЭКГ и ставить заключения приходится не только кардиологам, но и врачам общей практики (например, фельдшерам). Своевременная расшифровка ЭКГ позволяет оказывать эффективную первую помощь пострадавшим.
Показатели ЭКГ, на которые необходимо обращать при расшифровке результатов:
- интервалы;
- сегменты;
- зубцы.
Существуют строгие показатели нормы на ЭКГ, и любое отклонение уже является признаком нарушений в работе сердечной мышцы. Патологию сможет исключить только квалифицированный специалист – кардиолог.

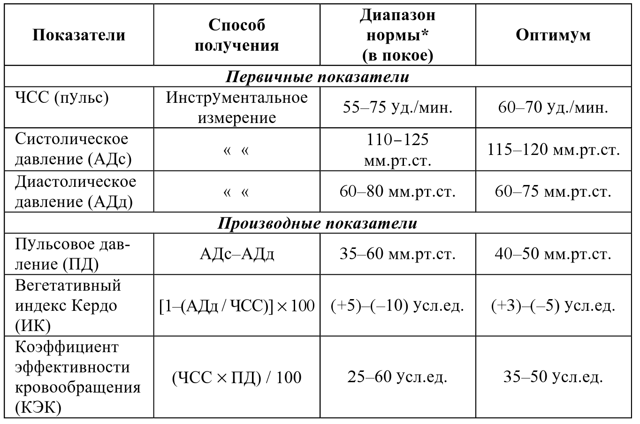

ЭКГ расшифровка у взрослых – норма в таблице
Анализ кардиограммы
ЭКГ регистрирует сердечную активность в двенадцати отведениях: 6 отведений с конечностей (aVR, aVL, aVF, I, II, III) и шесть грудных отведений (V1-V6). Зубец P отображает процесс возбуждения и расслабления предсердий. Зубцы Q,S показывают фазу деполяризации межжелудочковой перегородки. R – зубец, обозначающий деполяризацию нижних камер сердца, а T-зубец – расслабление миокарда.

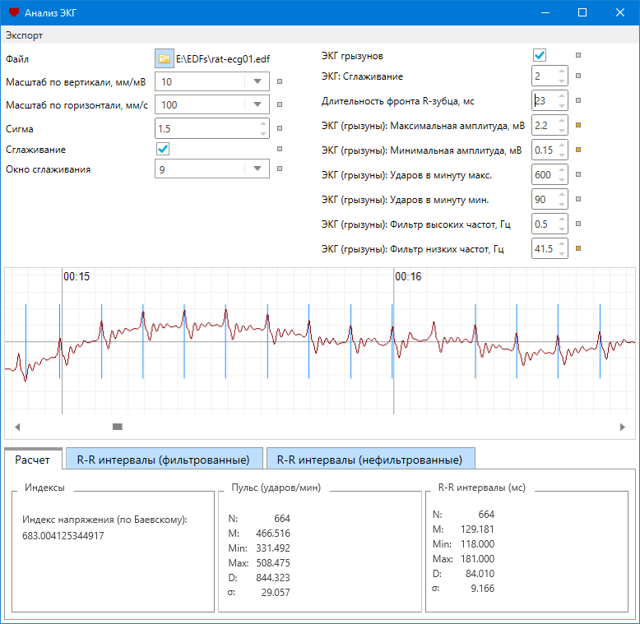

Анализ электрокардиограммы
Комплекс QRS показывает время деполяризации желудочков. Время, затрачиваемое на прохождение электрического импульса от узла SA к AV-узлу, измеряется интервалом PR.
Компьютеры, встроенные в большинство устройств ЭКГ, способны измерять время, затрачиваемое на прохождение электрического импульса от узла SA до желудочков. Эти измерения могут помочь врачу оценить частоту сердечных сокращений и j,yfhe;bnm некоторые типы блокад сердца.
Компьютерные программы тоже могут интерпретировать ЭКГ результаты. И по мере совершенствования искусственного интеллекта и программирования они зачастую более точны. Однако интерпретация ЭКГ имеет достаточно много тонкостей, поэтому человеческий фактор по-прежнему остается важной частью оценки.
В электрокардиограмме могут быть отклонения от нормы, которые не влияют на качество жизни больного. Однако существуют стандарты нормальных показателей сердечной деятельности, которые приняты международным кардиологическим сообществом.
Исходя из этих стандартов нормальная электрокардиограмма у здорового человека выглядит следующим образом:
- интервал RR – 0,6-1,2 секунды;
- P-зубец – 80 миллисекунд;
- PR-интервал – 120-200 миллисекунд;
- сегмент PR – 50-120 миллисекунд;
- комплекс QRS – 80-100 миллисекунд;
- J-зубец: отсутствуют;
- сегмент ST – 80-120 миллисекунд;
- T-зубец – 160 миллисекунд;
- интервал ST – 320 миллисекунд;
- интервал QT – 420 миллисекунд или менее, если частота сокращений сердца составляет шестьдесят ударов в минуту.
- инд.сок. – 17.3.

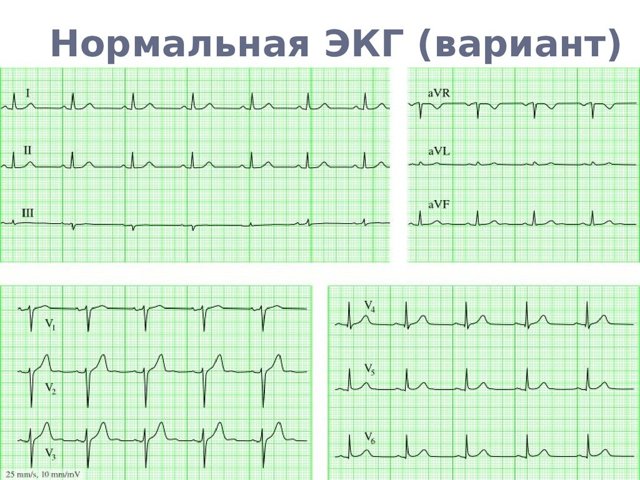

Нормальная ЭКГ
Патологические параметры ЭКГ
ЭКГ в норме и в патологии существенно отличается. Поэтому необходимо тщательно подходить к расшифровке кардиограммы сердца.
QRS-комплекс
Любая аномалия в электрической системе сердца вызывает удлинение QRS-комплекса. Желудочки имеют большую мышечную массу, чем предсердия, поэтому комплекс QRS значительно длиннее, чем зубец P.
Длительность, амплитуда и морфология комплекса QRS полезны при выявлении сердечных аритмий, аномалий проводимости, гипертрофии желудочков, инфаркта миокарда, электролитных аномалий и других болезненных состояний.
Q, R, T, P, U зубцы
Патологические Q-зубцы возникают, когда электрический сигнал проходит через поврежденную сердечную мышцу. Они считаются маркерами перенесенного ранее инфаркта миокарда.
Депрессия R-зубцов, как правило, тоже связана с инфарктом миокарда, но еще она может быть вызвана блокадой левого пучка Гиса, синдромом WPW или гипертрофией нижних камер сердечной мышцы.

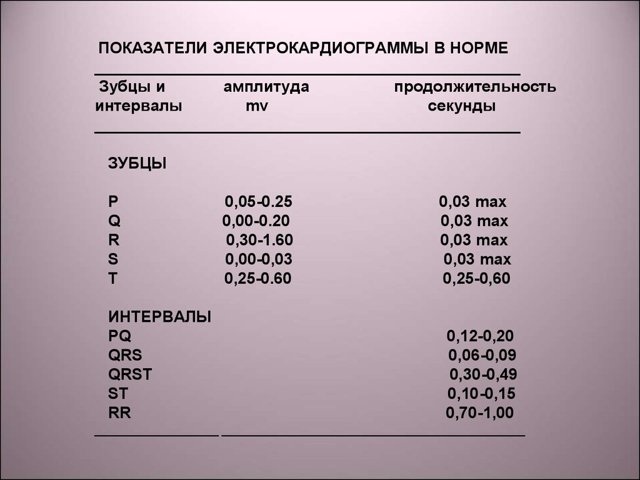

Таблица показателей ЭКГ в норме
Инверсия зубца Т всегда считается ненормальным значением на ЭКГ ленте. Такая волна может быть признаком коронарной ишемии, синдрома Велленса, гипертрофии нижних сердечных камер или расстройства ЦНС.
Зубец P с увеличенной амплитудой может указывать на гипокалиемию и гипертрофию правого предсердия. И наоборот, зубец P с уменьшенной амплитудой может указывать на гиперкалиемию.
U-зубцы чаще всего наблюдаются при гипокалиемии, но могут присутствовать и при гиперкальциемии, тиреотоксикозе или приеме эпинефрина, антиаритмических препаратов класса 1А и 3. Нередко они встречаются при врожденном синдроме удлиненного интервала QT и при внутричерепном кровоизлиянии.
Перевернутый U-зубец может свидетельствовать о патологических изменениях в миокарде. Еще U-зубец иногда можно увидеть на ЭКГ у спортсменов.
QT, ST, PR интервалы
Удлинение QTc вызывает преждевременные потенциалы действия во время поздних фаз деполяризации. Это увеличивает риск развития желудочковых аритмий или фатальных фибрилляций желудочков. Более высокие показатели удлинения QTc наблюдаются у женщин, пациентов старшего возраста, гипертоников и у людей маленького роста.
Самые распространенные причины удлинения интервала QT – гипертония и прием определенных медикаментов. Расчет длительности интервала проводится по формуле Базетта. При этом признаке расшифровка электрокардиограммы должна выполняться с учетом истории болезни. Такая мера необходима для исключения наследственного влияния.
Депрессия ST интервала может указывать на ишемию коронарных артерий, трансмуральный инфаркт миокарда или гипокалемию.
Характеристики всех показателей электрокардиографического исследования
Удлиненный интервал PR (более 200 мс) может указывать на сердечную блокаду первой степени. Удлинение может быть связано с гипокалиемией, острой ревматической лихорадкой или болезнью Лайма. Короткий PR-интервал (менее 120 мс) может быть связан с синдромом Вольфа-Паркинсона-Уайта или синдромом Лауна-Ганонга-Левайна. Депрессия сегмента PR может указывать на травмы предсердий или перикардит.
Примеры описания сердечного ритма и расшифровка ЭКГ

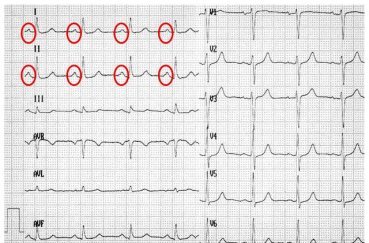

Нормальный синусовый ритм
Синусовый ритм – это любой сердечный ритм, в котором возбуждение сердечной мышцы начинается с синусового узла. Он характеризуется правильно ориентированными зубцами P на ЭКГ. По соглашению, термин «нормальный синусовый ритм» подразумевает не только нормальные зубцы P, но и все другие измерения ЭКГ.
Норма ЭКГ и расшифровка всех показателей
Норма ЭКГ у взрослых:
- скорость сердцебиения от 55 до 90 ударов в минуту;
- регулярный ритм;
- нормальный интервал PR, QT и QRS-комплекс;
- QRS-комплекс положительный практически во всех отведениях (I, II, AVF и V3-V6) и отрицательный в aVR.

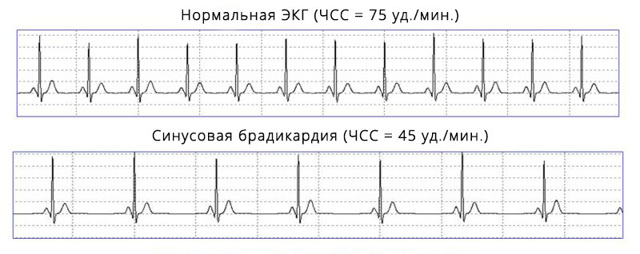

Синусовая брадикардия
Скорость биения сердца меньше 55 с синусовым ритмом принято называть брадикардией. ЭКГ расшифровка у взрослых должна учитывать все параметры: занятия спортом, курение, историю болезни. Потому что в некоторых случаях брадикардия – вариант нормы, особенно у спортсменов.
Патологическая брадикардия возникает при синдроме слабого синусового узла и фиксируется на ЭКГ в любое время суток. Такое состояние сопровождается постоянными обмороками, бледностью и гипергидрозом. В крайних случаях при злокачественной брадикардии назначают электрокардиостимуляторы.
Синусовая брадикардия
Признаки патологической брадикардии:
- скорость сердцебиения меньше 55 ударов в минуту;
- синусовый ритм;
- зубцы P вертикальные, последовательные и нормальные по морфологии и продолжительности;
- интервал PR от 0,12 до 0,20 секунд;
- QRS-комплекс менее 0,12 секунд.
Синусовая тахикардия
Правильный ритм с высокой частотой сердечных сокращений (выше 100 ударов в минуту) принято называть синусовой тахикардией. Обратите внимание, что нормальный сердечный ритм варьируется в зависимости от возраста, например, у младенцев ЧСС может достигать 150 ударов в минуту, что считается нормой.
Совет! В домашних условиях при сильной тахикардии может помочь сильный кашель или надавливание на глазные яблоки. Эти действия стимулируют блуждающий нерв, который активирует парасимпатическую нервную систему, заставляя сердце биться медленнее.

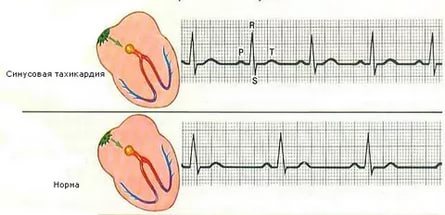

Синусовая тахикардия
Признаки патологической тахикардии:
- ЧСС выше ста ударов в минуту;
- синусовый ритм;
- зубцы P вертикальные, последовательные и нормальные в морфологии;
- интервал PR колеблется между 0,12-0,20 секундами и сокращается с увеличением частоты сердечных сокращений;
- QRS-комплекс менее 0,12 секунд.
Мерцательная аритмия
Фибрилляция предсердий – это патологический сердечный ритм, характеризующийся быстрым и нерегулярным сокращением предсердий. Большинство эпизодов протекает бессимптомно. Иногда приступ сопровождается следующими симптомами: тахикардией, обмороком, головокружением, одышкой или болью в груди. Болезнь связана с повышенным риском развития сердечной недостаточности, деменции и инсульта.

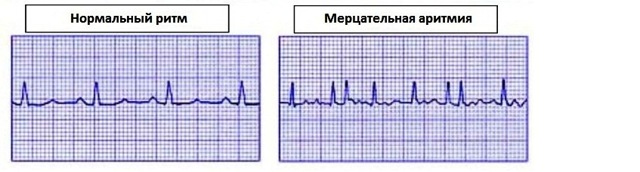

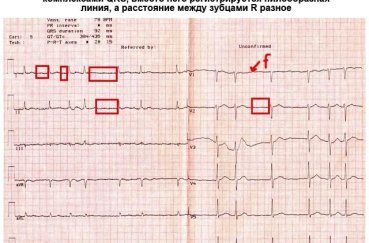

Мерцательная аритмия
Признаки фибрилляции предсердий:
- ЧСС неизменно или ускорено;
- зубцы P отсутствуют;
- электрическая активность хаотическая;
- RR интервалы нерегулярные;
- QRS-комплекс менее 0,12 секунд (в редких случаях QRS-комплекс удлиняется).
Важно! Несмотря на вышеперечисленные пояснения с расшифровкой данных, заключение по ЭКГ должен ставить только квалифицированный специалист – кардиолог или общий врач. Расшифровка электрокардиограммы и дифференциальная диагностика требует высшего медицинского образования.
Как «прочитать» на ЭКГ инфаркт миокарда?
У начинающих изучение кардиологии студентов зачастую возникает вопрос, как научиться правильно читать кардиограмму и выявить инфаркт миокарда (ИМ)? «Прочесть» сердечный приступ на бумажной ленте можно по нескольким признакам:
- возвышение сегмента ST;
- остроконечный зубец T;
- глубокий зубец Q или его отсутствие.
В разборе результатов электрокардиографии в первую очередь идентифицируют эти показатели, а потом разбираются с другими. Иногда самым ранним признаком острого инфаркта миокарда является только остроконечный Т-зубец. На практике это встречается довольно редко, потому что он появляется только через 3-28 минут после начала сердечного приступа.
Остроконечные T-зубцы следует отличать от пиковых T-зубцов, связанных с гиперкалиемией. В первые несколько часов сегменты ST обычно растут. Патологические зубцы Q могут появляться в течение нескольких часов или через 24 часа.
Нередко возникают долгосрочные изменения ЭКГ, например, постоянные Q-волны (в 93% случаев) и остроконечные T-зубцы. Стабильное повышение сегмента ST происходит редко, за исключением аневризмы желудочков.
Показатели инфаркта миокарда на ЭКГ
Существуют широко исследованные клинические решения, такие как шкала ТИМИ, которые помогают прогнозировать и диагностировать инфаркт миокарда на основе клинических данных.
Например, баллы ТИМИ часто используются для прогнозирования состояния пациентов с симптомами ИМ.
Основываясь на симптомах и результатах электрокардиографии, практикующие врачи могут различать нестабильную стенокардию и ИМ в условиях неотложной помощи.
Какие показатели ЭКГ считаются нормальными: расшифровка результатов обследования
Главная » Диагностика » Какие показатели ЭКГ считаются нормальными: расшифровка результатов обследования
Электрокардиограф с помощью датчика регистрирует и записывает параметры деятельности сердца, которые распечатываются на специальной бумаге.
Выглядят они как вертикальные линии (зубцы), высота и расположение которых относительно оси сердца учитываются при расшифровке рисунка.
Если ЭКГ в норме, импульсы представляют собой четкие ровные линии, которые следуют с определенным интервалом в строгой последовательности.
Исследование ЭКГ состоит из следующих показателей:
- Зубец Р. Отвечает за сокращения левого и правого предсердий.
- Интервал P-Q (R) — расстояние между зубцом R и QRS-комплексом (начало зубца Q или R). Показывает длительность прохождения импульса через желудочки, пучок Гиса и атриовентрикулярный узел обратно к желудочкам.
- QRSТ-комплекс — равен систоле (момент мышечного сокращения) желудочков. Волна возбуждения распространяется с разным интервалом в различных направлениях, образуя зубцы Q, R, S.
- Зубец Q. Показывает начало распространение импульса по межжелудочковой перегородке.
- Зубец S. Отражает окончание распределения возбуждения через межжелудочковую перегородку.
- Зубец R. Соответствует раздаче импульса по правому и левому миокарду желудочков.
- Сегмент (R) ST. Это путь импульса от конечной точки зубца S (при его отсутствии — зубца R) к началу Т.
- Зубец Т. Показывает процесс реполяризации миокарда желудочков (подъем желудочного комплекса в сегменте ST).
В видео рассмотрены основные элементы, из которых состоит электрокардиограмма. Взято с канала «MEDFORS».
Как расшифровать кардиограмму
Самостоятельно прочитать ЭКГ можно с учетом следующих знаний:
- Возраст и половая принадлежность.
- Клетки на бумаге состоят из горизонтальных и вертикальных линий с крупными и мелкими ячейками. Горизонтальные — отвечают за периодичность (время), вертикальные — это вольтаж. Большой квадрат равен 25 маленьким, каждая сторона которого — это 1 мм и 0,04 секунды. Большому квадрату соответствует значение 5 мм и 0,2 секунды, а 1 см вертикальной линии — это 1 мВ напряжения.
- Анатомическую ось сердца можно определить с помощью вектора направления зубцов Q, R, S. В норме импульс должен проводиться через желудочки влево и вниз под углом 30-70º.
- Чтение зубцов зависит от вектора распределения волны возбуждения на оси. Амплитуда отличается в разных отведениях, а часть рисунка может отсутствовать. Направление вверх от изолинии считается положительным, вниз — отрицательным.
- Электрические оси отведений Ι, ΙΙ, ΙΙΙ имеют разное расположение по отношению к оси сердца, отображаясь соответственно с различной амплитудой. Отведения AVR, AVF и AVL показывают отличие потенциалов между конечностями (с положительным электродом) и средним потенциалом двух других (с отрицательным). Ось AVR направлена снизу вверх и направо, поэтому бо́льшая часть зубцов имеет отрицательную амплитуду. Отведение AVL проходит перпендикулярно электрической оси сердца (ЭОС), поэтому в сумме QRS-комплекс близок к нулю.
Помехи и пилообразные колебания (частота до 50 Гц), отображаемые на картинке, могут свидетельствовать о следующем:
- мышечный тремор (мелкие колебания с разной амплитудой);
- озноб;
- плохой контакт кожи и электрода;
- неисправность одного или нескольких проводов;
- помехи бытовых электроприборов.
Регистрация сердечных импульсов происходит с помощью электродов, которые соединяют электрокардиограф с конечностями человека и грудной клеткой.
Пути, по которым следуют разряды (отведения), имеют такие обозначения:
- Ι;
- ΙΙ;
- ΙΙΙ;
- AVL (аналог первого);
- AVF (аналог третьего);
- AVR (отображение отведений зеркальное).
Обозначения грудных отведений:
Зубцы, сегменты и интервалы
Интерпретировать самостоятельно значение показателей можно с помощью норм ЭКГ для каждого из них:
- Зубец Р. Должен иметь положительное значение в отведениях Ι-ΙΙ и быть двухфазным в V1.
- PQ-интервал. Равен сумме времени сокращения сердечных предсердий и их проведения через AV узел.
- Зубец Q. Должен идти перед R и иметь отрицательное значение. В отделениях Ι, AVL, V5 и V6 он может присутствовать при длине не более 2 мм. Его наличие в отведении ΙΙΙ должно быть временным и исчезать после глубокого вдоха.
- QRS-комплекс. Рассчитывается по клеточкам: нормальная ширина — это 2-2,5 клетки, интервал — 5, амплитуда в грудном отделе — 10 маленьких квадратиков.
- Сегмент S-T. Для определения значения нужно посчитать количество клеток от точки J. В норме их — 1,5 (60 мсек).
- Зубец Т. Должен совпадать с направлением QRS. Имеет отрицательное значение в отведениях: ΙΙΙ, AVL, V1 и стандартное положительное — Ι, ΙΙ, V3-V6.
- Зубец U. Если этот показатель отображается на бумаге, он может возникать в непосредственной близости к зубцу Т и сливаться с ним. Высота его составляет 10% от Т в отделениях V2-V3 и свидетельствует о наличии брадикардии.
Как подсчитать частоту сокращений сердца
Схема расчета сердечного ритма выглядит так:
- Определить высокие зубцы R на изображение ЭКГ.
- Найти большие квадраты между вершинами R — это частота сердечных сокращений.
- Рассчитать по формуле: ЧСС=300/количество квадратов.
Например, между вершинами находится 5 квадратов. ЧСС=300/5=60 уд/мин.
Фотогалерея

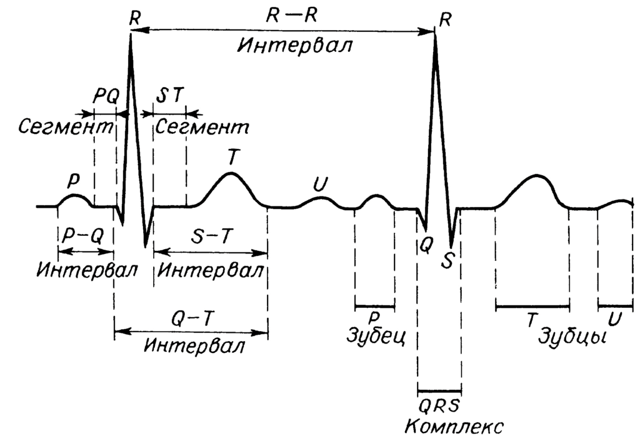

Обозначения для расшифровки исследования
На рисунке изображен нормальный синусовый ритм сердца
Мерцательная аритмия
Метод определения ЧСС
На фото диагностика ишемической болезни сердца
Инфаркт миокарда на электрокардиограмме
Что такое аномальная ЭКГ
Ненормальная электрокардиограмма — это отклонения результатов исследования от нормы. Работа врача в этом случае — определять уровень опасности аномалий в расшифровке исследования.
Аномальные результаты ЭКГ могут говорить о наличии следующих проблем:
- форма и размер сердца или одной его стенки заметно изменены;
- нарушение баланса электролитов (кальций, калий, магний);
- ишемия;
- сердечный приступ;
- изменение нормального ритма;
- побочный эффект от принимаемых медицинских препаратов.
Как выглядит ЭКГ в норме и при патологии
Параметры электрокардиограммы у взрослых мужчин и женщин представлены в таблице и выглядят так:
| Параметры ЭКГ | Норма | Отклонение | Вероятная причина отклонения |
| Расстояние R-R-R | Равномерные промежутки между зубцами | Неравномерное расстояние |
|
| Частота сердечных сокращений | 60-90 уд/мин в спокойном состоянии | Ниже 60 или выше 90 уд/мин в покое | |
| Сокращение предсердий — зубец R | Направлен вверх, внешне напоминает дугу. Высота составляет около 2 мм. Может не присутствовать в ΙΙΙ, AVL, V1. |
|
|
| Интервал P-Q | Прямая линия между зубцами P-Q c интервалом 0,1-0,2 секунды. |
|
|
| QRS-комплекс | Длина 0,1 секунда — 5 мм, затем зубец Т и прямая линия. |
|
|
| Зубец Q | Отсутствует или направлен вниз с глубиной равной 1/4 зубца R | Глубина и/или ширина, превышающие норму |
|
| Зубец R | Высота 10-15 мм, направлен острым концом вверх. Присутствует во всех отведениях. |
|
|
| Зубец S | Глубина 2-5 мм, острый конец направлен вниз. |
|

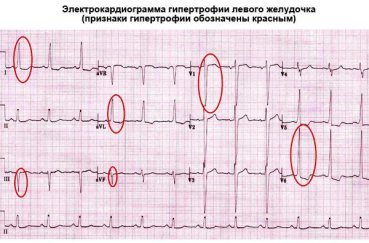

Гипертрофия левого желудочка. |
| Сегмент S-T | Совпадает с расстоянием между зубцами S-T. | Любое отклонение горизонтальной линии больше чем на 2 мм. |
|
| Зубец T | Высота дуги до 1/2 зубца R или совпадает (в сегменте V1). Направление — вверх. |
|
|
Какая должна быть кардиограмма у здорового человека
Показания хорошей кардиограммы взрослого человека:
| Зубец | Отведение | Описание |
| Р | Положительный. | |
| Р | AVR | Отрицательный. |
| Т | AVR | Отрицательный. |
| R | V1-V4 | Увеличение амплитуды. |
| R | V5-V6 | Уменьшение размаха колебаний. |
| S | V1-V6 | Уменьшение до полного исчезновения. |
| Сегмент RSТ | На изолинии. | Погрешность не более 0,5 мм |
В видео представлено сравнение кардиограммы здорового и больного человека и дана правильная интерпретация получаемых данных. Взято с канала «Жизнь гипертоника».
Показатели у взрослых
Пример нормальной ЭКГ у взрослых людей:
| Показатели ЭКГ | Норма |
| QRS | 0,06-0,1 сек |
| P | 0,07-0,11 сек |
| Q | 0,03 сек |
| T | 0,12-0,28 сек |
| PQ | 0,12-0,20 сек |
| ЧСС | 60-80 уд/мин |
Показатели у детей
Параметры электрокардиограммы у детей:
| Показатели ЭКГ | Норма |
| QRS | 0,06-0,1 сек |
| P | Не больше 0,1 сек |
| Q | 0,2 сек |
| QT | Не больше 0,4 сек |
| ЧСС |
|
Нарушения ритма при расшифровке ЭКГ
Нарушение сердечного ритма может наблюдаться у здоровых людей и являться вариантом нормы. Наиболее часто встречаются разновидности аритмии и отступления проводящей системы. В процессе интерпретации полученных данных важно учитывать все показатели электрокардиограммы, а не каждый в отдельности.
Аритмии
Нарушение сердечного ритма может быть таким:
- Синусовая аритмия. Колебания амплитуды RR варьируются в пределах 10%.
- Синусовая брадикардия. PQ=12 секундам, частота сердечных сокращений меньше 60 уд/мин.
- Тахикардия. Частота сердечных сокращений у подростков — более 200 уд/мин, у взрослых — более 100-180. Во время желудочковой тахикардии показатель QRS выше 0,12 сек, синусовой — незначительно превышает норму.
- Экстрасистолы. Внеочередное сокращение сердца допустимо в единичных случаях.
- Пароксизмальная тахикардия. Увеличение числа сердечных сокращений до 220 в мин. Во время приступа наблюдается слияние QRS и P. Диапазон между R и Р из следующего сокращения
- Мерцательная аритмия. Сокращение предсердий равно 350-700 в мин, желудочков — 100-180 в мин, Р отсутствует, колебания по изолинии.
- Трепетание предсердий. Сокращение предсердий равно 250-350 в мин, желудочные сокращения становятся реже. Пилообразные волны в отделениях ΙΙ-ΙΙΙ и V1.
Отклонение положения ЭОС
На проблемы со здоровьем может указывать смещение вектора ЭОС:
- Отклонение вправо больше чем на 90º. В сочетании с превышением высоты S над R сигнализирует о патологиях правого желудочка и блокаду пучка Гиса.
- Отклонение влево на 30-90º. С патологическим соотношением высоты S и R — левожелудочковая гипертрофия, блокада ножки пучка Гиса.
Отклонения положения ЭОС могут сигнализировать о следующих болезнях:
- инфаркт;
- отек легких;
- ХОЗЛ (хроническое обструктивное заболевание легких).
Нарушение проводящей системы
Заключение ЭКГ может включать следующие патологии проводящей функции:
- АВ-блокада Ι степени — расстояние между зубцами P и Q превышает интервал в 0,2 секунды, последовательность пути выглядит так — P-Q-R-S;
- АВ-блокада ΙΙ степени — PQ вытесняют QRS (тип Мобитц 1) или QRS выпадает по длине PQ (тип Мобитц 2);
- полная АВ-блокада — частота сокращений предсердий больше, чем желудочков, PP=RR, длина PQ разная.
Отдельные заболевания сердца
Детальная расшифровка электрокардиограммы может показывать следующие патологические состояния:
| Заболевание | Проявления на ЭКГ |
| Кардиомиопатия |
|
| Митральный стеноз |
|
| Пролапс митрального клапана |
|
| Хроническая обструкция легких |
|
| Поражение ЦНС |
|
| Гипотиреоз |
|
Видео
В видеокурсе «ЭКГ под силу каждому» рассмотрены нарушения сердечного ритма. Взято с канала «MEDFORS».
У Вас остались вопросы? Специалисты и читатели сайта HROMOSOMA помогут вам, задать вопрос Была ли эта статья полезна?Оценить пользу статьи:Оцени автора (1
Экг — расшифровка, нормы в таблице для взрослых и детей
Рубрика: Анализы онлайн, Сосуды и сердце
Практически каждого человека, проходившего электрокардиограмму, интересует значение разных зубцов и написанные диагностом термины. Хотя полноценную интерпретацию ЭКГ может дать только кардиолог, каждый легко разберется, хорошая у него кардиограмма сердца или имеются некоторые отклонения.
Показания к проведению ЭКГ
Неинвазивное исследование — электрокардиограмма — проводится в следующих случаях:
- Жалобы больного на высокое давление, загрудинную боль и другие симптомы, указывающие на сердечную патологию;
- Ухудшение самочувствия больного с ранее диагностированным сердечно-сосудистым заболеванием;
- Отклонения в лабораторных анализах крови — повышенный холестерин, протромбин;
- В комплексе подготовки к операции;
- Выявления эндокринной патологии, болезни нервной системы;
- После перенесенных тяжелых инфекций с высоким риском осложнений на сердце;
- С профилактической целью у беременных;
- Экспертизы состояния здоровья шоферов, летчиков и т. д.
Также ежегодное прохождение ЭКГ рекомендуется людям от 40 лет, особенно злоупотребляющих курением.
Расшифровка ЭКГ — цифры и латинские буквы
Полномасштабная расшифровка кардиограммы сердца включает оценку сердечного ритма, работы проводящей системы и состояния миокарда. Для этого используются следующие отведения (электроды устанавливаются в определенном порядке на груди и конечностях):
- Стандартные: I — левое/правое запястье на руках, II — правое запястье и область щиколотки на левой ноге, III — левые щиколотка и запястье.
- Усиленные: aVR — правое запястье и объединенные левые верхняя/нижняя конечности, aVL — левое запястье и объединенные щиколотку левой ноги и запястье правой руки, aVF — зона левой щиколотки и объединенный потенциал обоих запястий.
- Грудные (разница потенциалов расположенного на грудной клетке электрода с присоской и объединенных потенциалов всех конечностей): V1 — электрод в IV межреберном пространстве по правой границе грудины, V2 — в IV межреберье левее от грудины, V3 — на IV ребре по левосторонней окологрудинной линии, V4 — V межреберное пространство по левосторонней среднеключичной линии, V5 — V межреберное пространство по передне-подмышечной линии слева, V6 — V межреберное пространство по средне-подмышечной линии слева.
Дополнительные грудные — расположены симметрично левым грудным с добавочными V7-9.

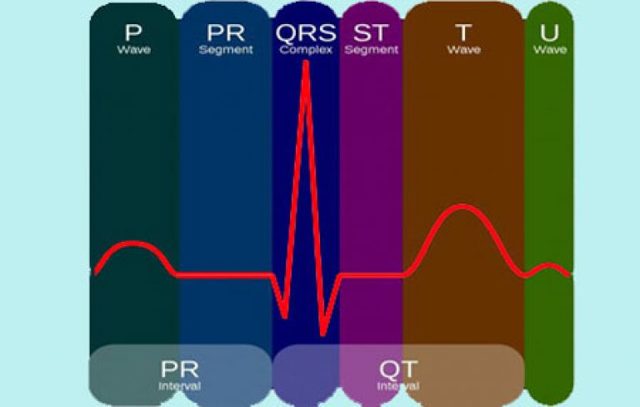

Один сердечный цикл на ЭКГ представлен графиком PQRST, регистрирующим электроимпульсацию в сердце:
- зубец Р — отображает возбуждение предсердий;
- комплекс QRS: зубец Q — начальная фаза деполяризации (возбуждения) желудочков, зубец R — собственно процесс возбуждения желудочков, зубец S — окончание процесса деполяризации;
- зубец T — характеризует угасание элктроимпульсов в желудочках;
- сегмент ST — описывает полное восстановление исходного состояния миокарда.
При расшифровке показателей ЭКГ имеет значение высота зубцов и их расположение относительно изолинии, а также ширина интервалов между ними.
Иногда за зубцом Т регистрируется импульс U, указывающий на параметры уносимого с кровью электрического заряда.
Расшифровка показателей ЭКГ — норма у взрослых
На электрокардиограмме ширина (горизонтальное расстояние) зубцов — длительность периода возбуждения расслабления — измеряется в сек, высота в I-III отведениях — амплитуда электроимпульса — в мм. Нормальная кардиограмма у взрослого человека выглядит так:
- Частота сокращений сердца — в норме ЧСС в пределах 60-100/мин. Измеряется расстояние от вершин соседних зубцов R.
- ЭОС — электрическою осью сердца считают направление суммарного угла вектора электрической силы. Нормальный показатель — 40-70º. Отклонения указывают на поворот сердца вокруг собственной оси.
- Зубец Р — положительный (устремлен вверх), отрицательный только в отведении aVR. Ширина (длительность возбуждения) — 0,7 — 0.11 с, вертикальный размер — 0,5 — 2.0 мм.
- Интервал PQ — горизонтальное расстояние 0.12 — 0.20 с.
- Зубец Q — отрицательный (ниже изолинии). Длительность 0.03 с, отрицательное значение высоты 0.36 — 0.61 мм (равна ¼ вертикального размера зубца R).
- Зубец R — положительный. Значение имеет его высота — 5.5 -11.5 мм.
- Зубец S — отрицательная высота 1.5-1.7 мм.
- Комплекс QRS — горизонтальное расстояние 0.6 — 0.12 с, суммарная амплитуда 0 — 3 мм.
- Зубец Т — асимметричный. Положительная высота 1.2 — 3.0 мм (равен 1/8 — 2/3 зубца R, отрицательный в aVR-отведении), продолжительность 0.12 — 0.18 с (больше длительности комплекса QRS).
- Сегмент ST — проходит на уровне изолинии, длина 0.5 -1.0 с.
- Зубец U — показатель высоты 2.5 мм, длительность 0.25 с.
Сокращенные результаты расшифровки ЭКГ у взрослых и норма в таблице:
| Показатель | Значение |
| QRS | 0.6 — 0.12 с | 0 — 3 мм |
| P | 0,7 — 0.11 с | 0,5 — 2.0 мм |
| Q | 0.03 с | 0.36 — 0.61 мм |
| T | 0.12 — 0.18 с | 1.2 — 3.0 мм |
| PQ | 0.12 — 0.20 с. |
| R | 5.5 -11.5 мм. |
| ЧСС | 60-100/мин |
При обычном проведении исследования (скорость записи — 50 мм/сек) расшифровка ЭКГ у взрослых производится по следующим расчетам: 1 мм на бумаге при подсчете длительности интервалов соответствует 0.02 сек.
Положительный зубец Р (отведения стандартные) и последующий за ним нормальный комплекс QRS означает нормальный синусовый ритм.
Норма ЭКГ у детей, расшифровка
Параметры кардиограммы у детей несколько отличаются от показателей у взрослых и варьируют в зависимости от возраста. Расшифровка ЭКГ сердца у детей, норма:
- ЧСС: новорожденные — 140 — 160, к 1 году — 120 — 125, к 3 годам — 105 -110, к 10 годам — 80 — 85, после 12 лет — 70 — 75 в мин;
- ЭОС — соответствует взрослым показателям;
- ритм синусовый;
- зубец Р — не превышает в высоту 0.1 мм;
- длина комплекса QRS (часто не имеет особенной информативности в диагностике) — 0.6 — 0.1 с;
- интервал PQ — менее или равен 0.2 с;
- зубец Q — непостоянные параметры, допустимы отрицательные значения в III отведении;
- зубец Р — всегда над изолинией (положительный), высота в одном отведении может колебаться;
- зубец S — отрицательные показатели непостоянной величины;
- QT — не более 0.4 с;
- длительность QRS и зубца Т равны, составляют 0.35 — 0.40.
Нарушения ритма при расшифровке ЭКГ

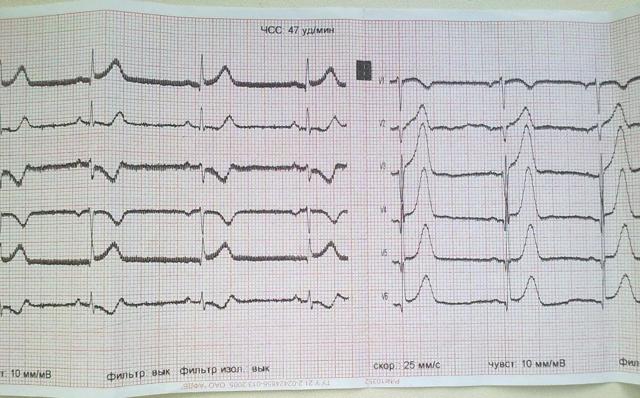

Пример ЭКГ с нарушением ритма
- По отклонениям в кардиограмме квалифицированны кардиолог может не только диагностировать характер сердечного заболевания, но и зафиксировать место локализации патологического очага.
- Аритмии
- Различают следующие нарушения сердечной ритмичности:

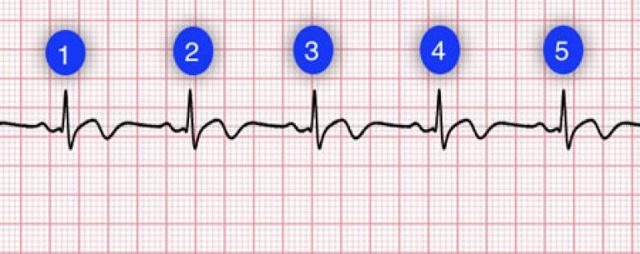

- Синусовая аритмия — длина интервалов RR колеблется с разницой до 10%. Не считается патологией у детей и молодых людей.
- Синусовая брадикардия — патологическое урежение частоты сокращений до 60 в мин и меньше. Зубец Р нормальный, PQ от 12 с.
- Тахикардия — частота сердечных ударов 100 — 180 в мин. У подростков — до 200 в мин. Ритм правильный. При синусовой тахикардии зубец Р несколько выше нормы, при желудочковой — QRS -показатель длины выше 0.12 с.
- Экстрасистолы — внеочередные сокращения сердца. Единичные на обычном ЭКГ (на суточном холтеровском — не более 200 в день) считаются функциональными и не требуют лечения.
- Пароксизмальная тахикардия — приступообразное (несколько минут или дней) увеличение частоты ударов сердца до 150-220 в мин. Характерно (только во время приступа) слияние зубца Р с QRS. Расстояние от зубца R до высоты Р из следующего сокращения менее 0.09 с.
- Мерцательная аритмия — нерегулярное сокращение предсердий с частотой 350-700 в мин, а желудочков — 100-180 в мин. Нет зубца Р, по всей изолинии мелко- крупноволнистые колебания.
- Трепетание предсердий — до 250-350 в мин сокращений предсердий и регулярные уреженные желудочковые сокращения. Ритм может быть правильным, на ЭКГ пилообразные предсердные волны, особенно выраженные в отведениях стандартных II — III и грудном V1.
Отклонение положения ЭОС
Смена суммарного вектора ЭОС вправо (больше 90º), более высокий показатель высоты зубца S в сравнении с зубцом R указывают на патологию правого желудочка и блокаду пучка Гиса.
При смещении ЭОС влево (30-90º) и патологическом соотношении высоты зубцов S и R диагностируется левожелудочковая гипертрофия, блокада ножки п. Гиса. Отклонение ЭОС указывает на инфаркт, отек легких, ХОЗЛ, но бывает и в норме.
Нарушение проводящей системы
Чаще всего фиксируются следующие патологии:
- 1 степень атриовентрикулярной (АВ-) блокады — расстояние PQ более 0.20 с. После каждого Р закономерно следует QRS;
- Атриовентрикулярная блокада 2 ст. — постепенно удлиняющийся PQ на протяжении ЭКГ иногда вытесняет комплекс QRS (отклонение по типу Мобитц 1) или же фиксируется полное выпадение QRS на фоне PQ равной длины (Мобитц 2);
- Полная блокада АВ-узла — ЧС предсердий выше ЧС желудочков. РР и RR одинаковые, PQ разной длины.
Отдельные заболевания сердца
Результаты расшифровки ЭКГ могут дать информацию не только о случившемся сердечном заболевании, но и патологии других органов:
- Кардиомиопатия — гипертрофия предсердия (чаще левого), низкоамплитудные зубцы, частичная блокада п. Гиса, мерцательная аритмия или экстрасистолы.
- Митральный стеноз — увеличено левое предсердие и правый желудочек, ЭОС отклонена вправо, нередко мерцательная аритмия.
- Пролапс митрального клапана — зубец Т уплощен/отрицательный, некоторое удлинение QT, депрессивный сегмент ST. Возможны различные нарушения ритма.
- Хроническая обструкция легких — ЭОС правее нормы, низкоамплитудные зубцы, АВ-блокады.
- Поражение ЦНС (включая субарахноидальное кровоизлияние) — патологический Q, широкий и высокоамплитудный (отрицательный или положительный) зубец Т, выраженный U, большая длительность QT нарушения ритма.
- Гипотиреоз — длинный PQ, низкий QRS, плоский зубец Т, брадикардия.
Довольно часто ЭКГ проводят для диагностики инфаркта миокарда. При этом каждой его стадии соответствуют характерные изменения кардиограммы:

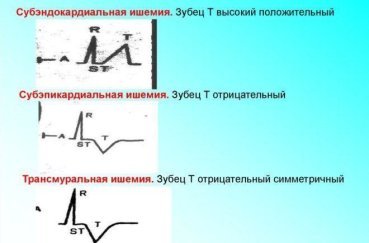

- ишемическая стадия — остроконечный Т с острой вершиной фиксируется за 30 мин до начала некроза сердечной мышцы;
- стадия повреждения (изменения фиксируются в первые часы до 3 суток) — ST виде купола над изолинией сливается с зубцом Т, неглубокий Q и высокий R;
- острая стадия (1-3 неделя) — самая плохая кардиограмма сердца при инфаркте — сохранение куполообразного ST и переход зубца Т в отрицательные значения, снижение высоты R, патологический Q;
- подострая стадия (до 3 месяцев) — сравнение ST с изолинией, сохранение патологических Q и Т;
- стадия рубцевания (несколько лет) — патологический Q, отрицательный R, сглаженный зубец Т постепенно приходит к нормальным показателям.
Не стоит бить тревогу, если в выданной на руки ЭКГ вы обнаружили патологические изменения. Следует помнить, что некоторые отклонения от нормы встречаются у здоровых людей.
Если электрокардиограмма выявила какие-либо патологические процессы в сердце, вам обязательно будет назначена консультация квалифицированного кардиолога.
Расшифровка ЭКГ — норма и отклонения, выявление патологий
Данные ЭКГ пациента могут иногда отличаться, поэтому если вы знаете, как расшифровать экг сердца, но видите различные результаты у одного и того же пациента, не стоит преждевременно ставить диагноз. Точные результаты потребуют учёта разных факторов:
- Часто искажения вызываются техническими дефектами, например, неаккуратным склеиванием кардиограммы.
- Путаницу могут вызвать римские цифры, которые одинаковы в нормальном и перевёрнутом направлении.
- Иногда проблемы появляются в результате разрезания диаграммы и утраты первого Р зубца или последнего Т.
- Предварительная подготовка к процедуре также имеет значение.
- Работающие поблизости электроприборы воздействуют на переменный ток в сети, а это отражается в повторении зубцов.
- На нестабильности нулевой линии могут сказаться неудобное положение или волнение пациента во время сеанса.
- Иногда случается смещение или некорректное расположение электродов.
Поэтому на многоканальном электрокардиографе получаются самые верные измерения. Именно по ним можно проверять свои знания, как расшифровать ЭКГ самостоятельно, не боясь ошибиться в постановке диагноза (лечение, конечно же, может назначить только врач).
Механизм формирования ЭКГ
Нормальная ЭКГ выглядит примерно следующим образом:
- Все отклонения в кардиограмме от срединной линии (изолинии) именуют зубцами.
- В норме сердечный импульс зарождается в синоатриальном (синусовом) узле правого предсердия.
- Прохождение импульса по нервному волокну и последующее сокращение кардиомиоцита – сложный электромеханический процесс, в ходе которого меняются значения электрических потенциалов по обе стороны мембраны волокна. Разница между этими потенциалами называют трансмембранным потенциалом (ТМП).
- При прохождении возбуждающего импульса ТМП внутри клетки повышается.
Отклоненные вверх от изолинии зубцы принято считать положительными, вниз – отрицательными. Промежуток между зубцами называют сегментом, а зубец и соответствующий ему сегмент – интервалом.
Прежде чем выяснить, что представляет собой тот или иной зубец, сегмент или интервал, стоит вкратце остановиться на принципе формирования ЭКГ кривой.
Затем он распространяется на предсердия – сначала правое, затем левое. После этого импульс направляется в предсердно-желудочковый узел (атриовентрикулярное или АВ-соединение), и далее по пучку Гиса.
Ветви пучка Гиса или ножки (правая, левая передняя и левая задняя) заканчиваются волокнами Пуркинье. С этих волокон импульс распространяется непосредственно на миокард, приводя к его сокращению – систоле, которая сменяется расслаблением – диастолой.
Эта разница обусловлена неодинаковой проницаемостью мембраны для ионов калия и натрия. Калия больше внутри клетки, натрия – вне ее. При прохождении импульса эта проницаемость изменяется. Точно так же изменяется соотношение внутриклеточного калия и натрия, и ТМП.
При этом изолиния смещается вверх, образуя восходящую часть зубца. Данный процесс именуют деполяризацией. Затем после прохождения импульса ТМП старается принять исходное значение.
Однако проницаемость мембраны для натрия и калия не сразу приходит в норму, и занимает определенное время.
Этот процесс, именуемый реполяризацией, на ЭКГ проявляется отклонением изолинии вниз и образованием отрицательного зубца. Затем поляризация мембраны принимает исходное значение (ТМП) покоя, и ЭКГ вновь принимает характер изолинии. Это соответствует фазе диастолы сердца.
Примечательно, что один и тот же зубец может выглядеть как положительно, так и отрицательно. Все зависит от проекции, т.е. отведения, в котором он регистрируется.
Анализ кардиограммы
ЭКГ регистрирует сердечную активность в двенадцати отведениях: 6 отведений с конечностей (aVR, aVL, aVF, I, II, III) и шесть грудных отведений (V1-V6). Зубец P отображает процесс возбуждения и расслабления предсердий. Зубцы Q,S показывают фазу деполяризации межжелудочковой перегородки. R – зубец, обозначающий деполяризацию нижних камер сердца, а T-зубец – расслабление миокарда.
Комплекс QRS показывает время деполяризации желудочков. Время, затрачиваемое на прохождение электрического импульса от узла SA к AV-узлу, измеряется интервалом PR.
Компьютеры, встроенные в большинство устройств ЭКГ, способны измерять время, затрачиваемое на прохождение электрического импульса от узла SA до желудочков. Эти измерения могут помочь врачу оценить частоту сердечных сокращений и j,yfhe;bnm некоторые типы блокад сердца.
Компьютерные программы тоже могут интерпретировать ЭКГ результаты. И по мере совершенствования искусственного интеллекта и программирования они зачастую более точны. Однако интерпретация ЭКГ имеет достаточно много тонкостей, поэтому человеческий фактор по-прежнему остается важной частью оценки.
В электрокардиограмме могут быть отклонения от нормы, которые не влияют на качество жизни больного. Однако существуют стандарты нормальных показателей сердечной деятельности, которые приняты международным кардиологическим сообществом.
Исходя из этих стандартов нормальная электрокардиограмма у здорового человека выглядит следующим образом:
- интервал RR – 0,6-1,2 секунды;
- P-зубец – 80 миллисекунд;
- PR-интервал – 120-200 миллисекунд;
- сегмент PR – 50-120 миллисекунд;
- комплекс QRS – 80-100 миллисекунд;
- J-зубец: отсутствуют;
- сегмент ST – 80-120 миллисекунд;
- T-зубец – 160 миллисекунд;
- интервал ST – 320 миллисекунд;
- интервал QT – 420 миллисекунд или менее, если частота сокращений сердца составляет шестьдесят ударов в минуту.
- инд.сок. – 17.3.
Показания к проведению ЭКГ
В клинической практике выделяют несколько показаний к проведению электрокардиографии:
- сильная боль в груди;
- постоянные обмороки;
- одышка;
- непереносимость физических нагрузок;
- головокружение;
- шумы в сердце.
При плановом обследовании ЭКГ является обязательным методом диагностики. Могут быть и другие показания, которые определяет лечащий врач. Если у вас появились какие-либо другие тревожные симптомы – незамедлительно обратитесь к врачу, чтобы выявить их причину.
